重型鳞板链式输送机由哪几部分组成
发布时间:2021/8/27 15:53:57 人气:

      重型鳞板链式输送机作为整条生产线的第一道工序,它的输送能力直接决定了整个系统的生产效率和成本消耗。近日,很多客户对鹏威机械重型鳞板链式输送机结构以及组成材料和材质问题小编来给大家说道说道。

重型鳞板链式输送机由哪几部分组成

重型鳞板链式输送机由哪几部分组成

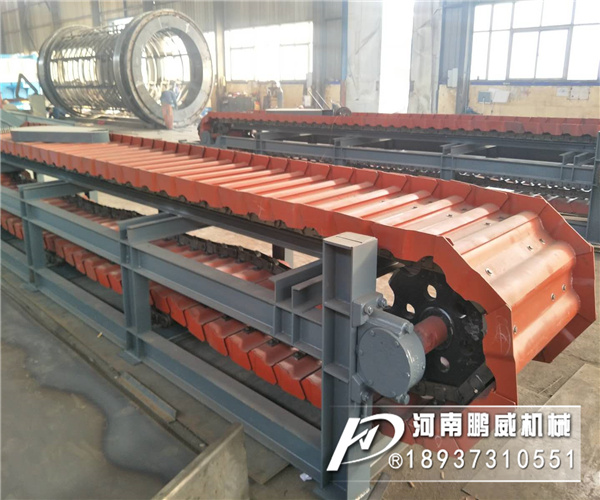

重型鳞板输送机外形图

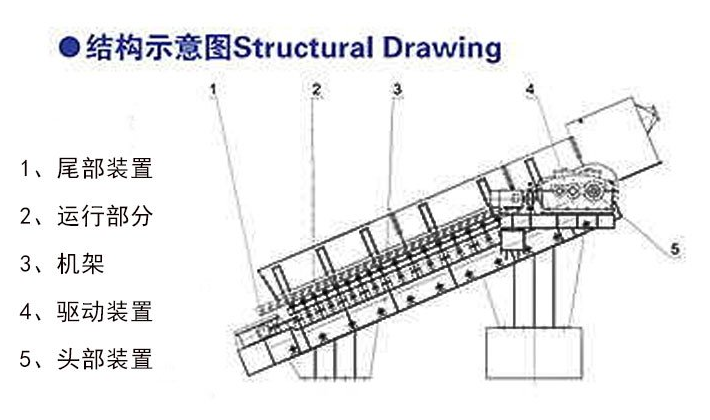

重型鳞板链式输送机由哪几部分组成


(1)牵引链牵引链是板条输送机 重要的组成部分之一。 常用的链条有:

1)叶链是板条输送机中 常用的链条。 内链条通过过盈配合固定在衬套的端面上,而外链条则通过锁定件固定在销轴上。 因此,当链条在链轮上弯曲时,在销和衬套之间产生摩擦,压力分布表面较大,并且接头磨损较小。 同时,叶片链更耐冲击,工作可靠且运动稳定。 其缺点是只能在垂直于板的平面上弯曲,而不能承受其他方向的弯曲,并且链节对灰尘高度敏感,容易磨损,并且成本高。 叶链的链段是成对的,因此链节对传送带的影响是偶数。  2)环形链条由圆钢制成,具有结构简单,制造方便的特点。 同时,它可以在垂直平面和水平平面中弯曲,因此通常用作弯曲输送机的牵引部件。 它的主要缺点是由于链节之间的接触面的磨损,链节的延长以及链条在工作过程中的伸长,导致驱动装置和链条上的额外动态负载增加了链结。 驱动装置和链条的磨损,因此仅适用于工作条件好,输送距离短,移动速度低的输送机。  (2)底板是板条输送机的承重组件。 它固定在角钢或特殊结构的零件上,后者与牵引部件固定在一起。 底板的结构取决于所运输货物的物理特性,运输量以及货物在底板上的放置。 主要形式为1)波浪形,无肋骨。 它用于运输300。低于C的中,重件货物和散装物料。当使用带有这种类型的底板的输送机进行装载时。 必须提供辅助装料斗或引导槽。

2)带肋的波浪型。 它用于运输300. C以下的中,重件货物和散装物料。使用这种底板的输送机生产率高,可用于高倾角( 30.〜35.)的生产线。

3)带肋的深型。 它用于高生产率( 800m3 / h)和高倾斜度( 45°),用于输送中,重块或小块。 底板B的宽度等于具有无肋板的底板的输送机的底板的 宽度。 对于带有底板的带有肋板的输送机,它等于两个肋板内侧之间的距离。 两个相邻底板的重叠部分之间应有一定的间隙。 缺口的大小与所运输的货物有关。 运输细粒散装物料时,运输整洁的货物时,通常取δ= 5〜6mm。 宜δ=7〜8nun。  (3)驱动装置平板输送机的驱动装置的驱动部件通常采用链轮,带套筒的鼓,特殊的爪轮和具有特殊的爪的链式履带装置。 前三个通常安装在180度处。传送带转弯,第四个类型安装在传送带的直线部分上。  (4)张紧装置张紧装置的功能是获得牵引构件的初始张力。 在板条输送机中,初始张力必须确保牵引构件在驱动链轮的展开分支上的张力足以确保牵引构件可以从驱动链轮上正确解绕。 板条输送机通常采用机械张紧装置,并且张紧装置通常以180°安装在牵引构件上。 在转弯链轮上。 其行程应根据输送机的长度,轮廓和牵引构件的形式进行选择。 对于鳞片输送机,张紧装置的行程通常为1.6到2.0链节。  (5)框架平板输送机的框架通常用角钢或槽钢焊接。 基座的 端和 端制成单独的框架,用于安装驱动装置和张紧装置。 中间的笔直部分通常由4-6m的金属结构部分制成,以支撑步行部分。 行走滚筒的支撑轨道由角钢或槽钢制成,有些由轻轨制成。 在凹弧形曲线段中,为了防止支撑辊在旋转时脱轨,必须在支撑轨上方安装压力轨。
