激振器式振动脱水筛

激振器式振动脱水筛

文章作者:河南奥创机械发布时间:2020/8/27 16:20:46浏览次数:

激振器式脱水筛

激振器式脱水筛的振源由普通电机驱动激振器产生,该形式的脱水筛脱水能力更强,激振力型要大于振动电机型可使大颗粒物料轻松跳跃筛孔避免堵料现象,采用6极普通电机效果极佳,订购时一定要联系我们,把需求提供详细,才能为您准确的价格。

激振器式振动脱水筛

激振器式脱水筛产品优势
1、高效高频脱水筛设计成筛板主要部分在水平方向偏上5°,脱水筛筛板后部与主板成45°角,两个平衡的振动电机水平安装,一个在另一个上端,旋转时不平衡的重力产生的回转效果让筛子的工作更稳定。
2、采用双振动电机激振,结构坚固紧凑,摆脱了传统偏心振动器结构大、漏油、磨损大、噪声大、不便维修等缺点。
3、脱水筛的侧体护板粘有耐磨橡胶,保证脱水筛不受磨损导致变形破裂,并减少了铁质对物料的污染。
4、高频脱水筛筛网利用的是嵌入式耐磨氨酯组合筛网,它的寿命比传统金属筛网高3-10倍,避免了筛网的金属框架与矿石的直接碰撞,减少噪音,减轻金属筛网的厚重感。
5、脱水筛的减振装置采用的是橡胶减振柱,更适合潮湿工况,既减振又经久耐用。

6、产品改进:高效多频脱水筛采用筛板侧面开孔方式,让部分水从该孔快速流出,加快了脱水速度,另外,还避免了因水溅到电机导致的损坏现象

激振器式振动脱水筛

激振器式脱水筛工作原理

脱水筛采用了双电机自同步技术,通用型偏心块、可调振幅振动器。主要由筛箱、激振器、支承系统及电机组成。通过软连接或万向联轴器分别驱动两个互不联系的振动器作同步反向运转,两组偏心质量产生的离心力沿振动方向的分力叠加,反向离心抵消,从而形成单一的沿振动方向的激振动,使筛箱做作往复直线运动

激振器式振动脱水筛

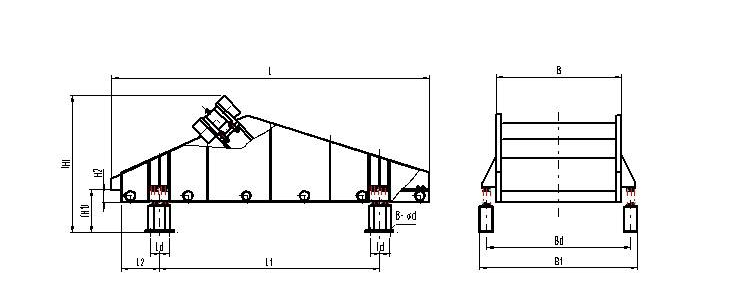

激振器式脱水筛外形结构图:

激振器式振动脱水筛
 激振器式脱水筛特点:
1.噪音小、维修方便。
2.结构合理、坚固耐用。
3.脱水效果好,安全可靠。
4.筛分处理能力大,筛分效率高。选型及定货
注明筛网结构(编制、冲孔、条缝)、网孔尺寸、处理量、物料入粒粒度。

5.重量轻,拆装方便,便于维护、无突发性段簧

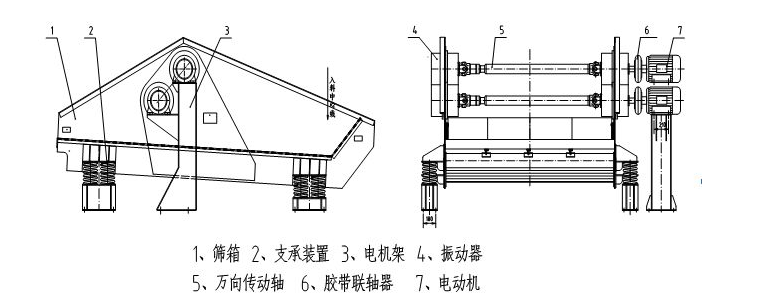

激振器式脱水筛外形图:

激振器式振动脱水筛

激振器式脱水筛安装方式:
A,单轴激振器和单台布置
此模式使设备本体做近似圆运动,如实际工程上广泛采用的各种圆振动筛,就是此种模式;
B,双轴激振器的单台布置
此模式使用设备本体做近似直线运动,如实际工程上广泛采用的直线振动筛,振动给料或输送机就是此种模式
C.双轴激振器串联布置
此模式与双轴激振器单台布置的力学效果是完全一样的,它相当于扩大了上一模式的功率范围;
D.单轴激振器两台或三台布置,同向运转但转速不同。
此模式形成设备本体做非线性运动。如筛分作业中的BPS型变频筛即属此模式;与其他惯性振动筛所不同的是,此模式从进料端到排料端,变频筛的振动体即筛箱以及物料的运动轨迹是非线性的;即各处振幅与振动频率按一定规律渐变,充分满足了筛分作业入料端的大振幅,低频率和排料端高频率,小振幅的要求,因而在同样条件下,有更高的筛分效率和较大的处理能力。
E.单轴激振器多台(通常为三台)布置不同方向转动
此模式激振器的布置通常是这样的‘两台(组)做同步,同方向转动,而另一台(组)则与之做同步,相反方向的转动。此模式激振器布置使设备参振体形成椎园运动,如工程上广泛采用的大型锥园振动筛即是此种模式。
F.单轴激振器多台布置相同方向转动
此模式激振器的布置通常为三台或三台以上同一型号和规格的单轴激振器并联使用,其力学效果是形成大椎园运动,如筛分作业中所谓的"强力筛"即是此种模式的应用实例;
G.立式振动电机或激振器是专门为旋振筛设计的振动源,由于特殊的结构,使得此类振动源在不同的工况下(即振动电机或激振器上下偏心块相对相位)产生不同的力学效果,进而想成不同的筛分效果;
H.三维激振器如前所述,三维激振器是一种特殊的,专门为适配摇摆筛而设计的动力装置,此类激振器的选用是非常复杂的技术工作,具体如何选用应该由专门的技术人员根据设备运行环境和工矿酌定;

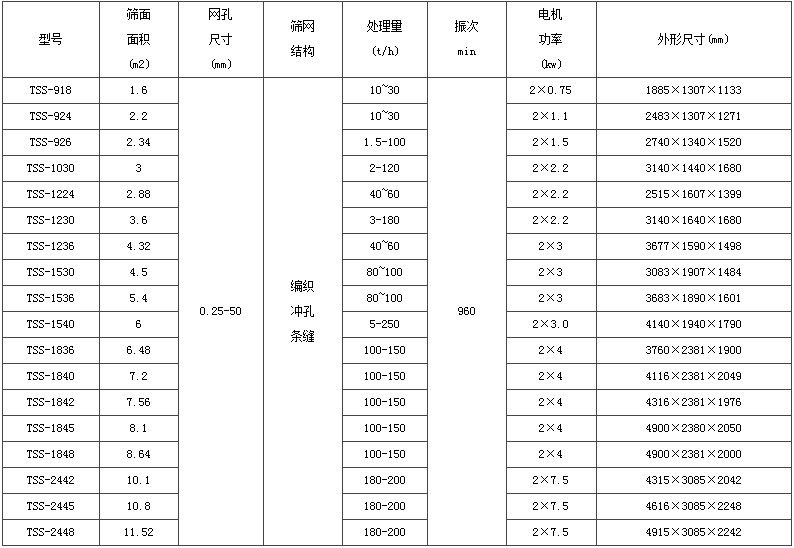

激振器式脱水筛技术参数表:

激振器式振动脱水筛
