叠层筛

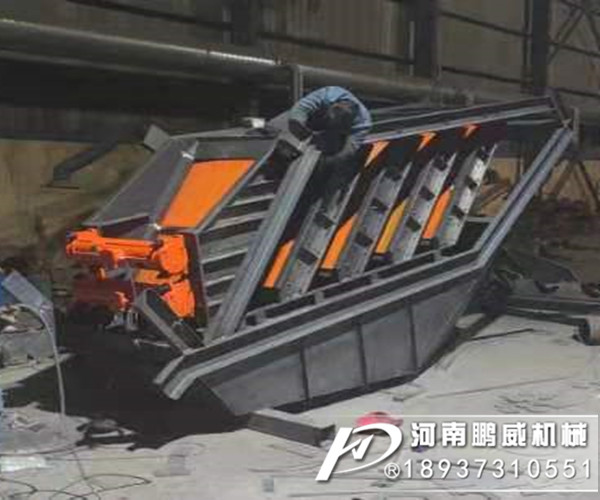

叠层筛

文章作者:河南鹏威机械发布时间:2021/2/20 9:49:14浏览次数:

叠层筛是使用统一的振动源来驱动多层筛箱一起振动的设备。 带有独立筛查系统的筛查箱错开并上下堆叠。 筛网的每一层均独立完成进料和筛分操作。 表面上的筛子和筛子分别收集和排放。高频多层筛是一种吸收国外先进技术开发的高效细粒度物料分级设备。 整机技术引进并消化了国外先进的五层线性振动技术,振动幅度大,节省占地面积。 由两组圆柱电动机的配置产生的线性运动,悬架橡胶弹簧系统悬架在外部支撑框架上,振动力均匀,噪音小,负荷小,功耗低,并且 这是环保的。 设备的耐磨部件由陶瓷,Nate橡胶板和聚氨酯等耐磨材料制成,可延长设备的使用寿命并减少设备的维护量。 该设备大多采用快速装配的零件,以实现组装和更换备用零件的便利,从而便于现场操作。

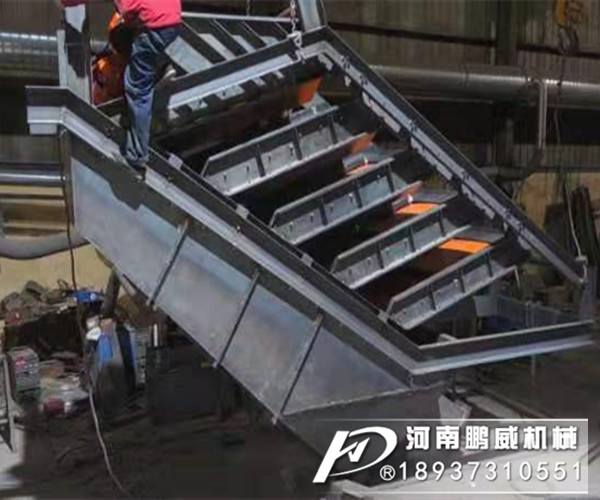

叠层筛

叠层筛

  工作原理:
  叠层的高频振动细筛由两个电动振动器驱动,它们的移动方向相反,以驱动筛框沿直线移动。 两个电动振动器在筛框上的合力穿过筛框的重心。 因此,屏幕框架上每个点的激励力。 矿石浆液从分矿器的上部或下部进料,由分矿器均匀地分成多个路径,然后通过矿软管进入多个进矿器。 将矿石浆均匀地撒在筛网的顶部。 屏幕表面的物料连续受到高频和小振幅振动,并在倾斜的屏幕表面连续跳动以分散物料。 细粒物料在混合过程中通过筛网,称为筛下产品。筛网产品大于筛下产品。带有筛孔的物料在倾斜的筛网表面上连续向前跳跃,最后从筛网中跳出。 成为屏幕上的产品。

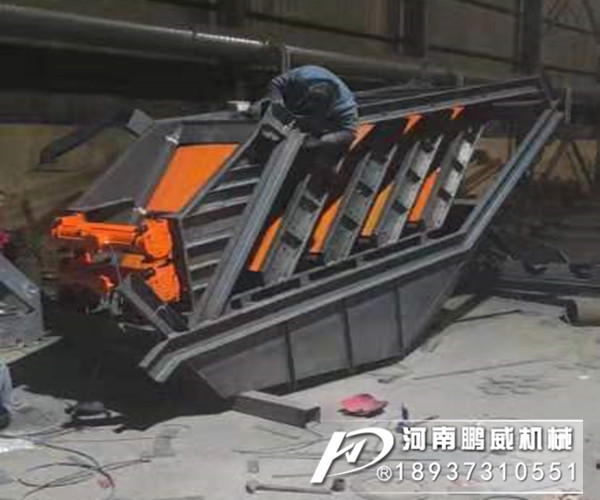

叠层筛

叠层筛


  主要特征:
  1.采用多层筛箱的叠加结构设计,大大增加了振动筛的筛分面积,相当于多台普通筛分机的工作,大大提高了筛分的效率和产量。
  2.采用优质,高开度,抗结块,耐磨的聚氨酯筛网,并采用专用的分矿器分流和进料矿石,使物料均匀分布在筛网下方。 在保证大产量的前提下,减少了因过快的流动速度而造成的浆料对筛子的冲击,延长了筛子的使用寿命,平均使用寿命超过6个月。
  3.配置具有低能耗。 意大利原装进口振动电机的高效,稳定,可靠的性能。 电机安装采用美国螺纹防松技术,以确保振动源的可靠性。
  4.筛箱内部的所有浆液部分均衬有高耐磨的特殊橡胶层,与箱体表面结合强度高,*脱落,有效避免了筛箱的磨损 由流沙。 筛箱外部全部采用聚氨酯喷涂工艺制成,喷涂厚度为2-3mm,大大提高了筛箱的耐磨性和耐腐蚀性。 筛箱板由低合金高强度结构钢制成。 生产采用数控切割技术。  ,完全避免了筛箱的二次变形,有效地延长了设备的使用寿命。
  5.多通道并联连接,占用空间小。 振动筛的五个筛框为叠加层的形式,相当于将五个筛的面积合并为一个筛,使整个振动筛更加紧凑,增加了生产场地的安装灵活性 性别。

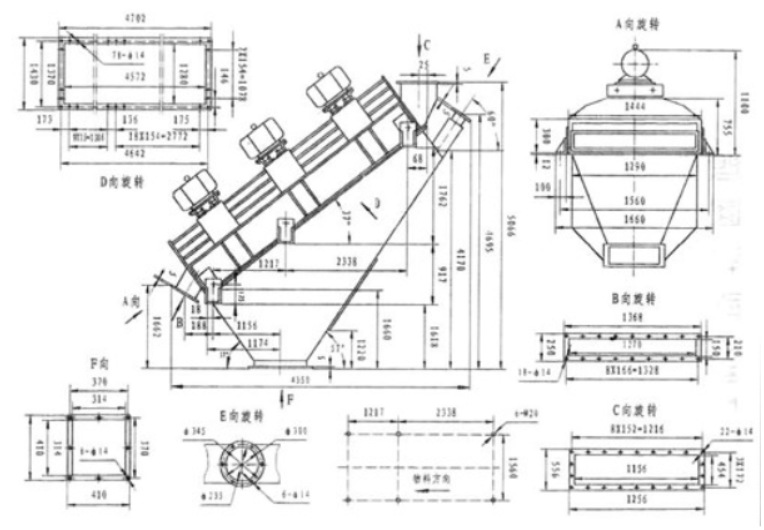

  叠层筛外形示意图:

叠层筛

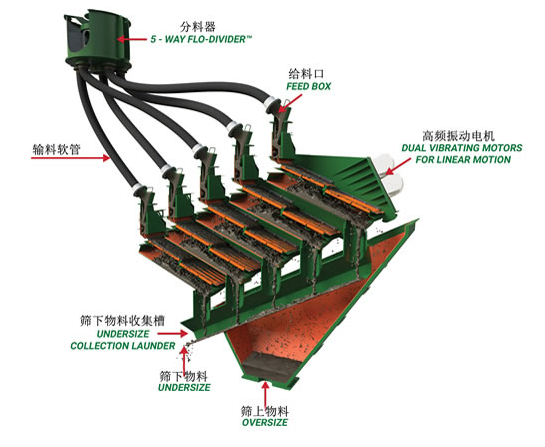

结构组成:

叠层筛

  筛网机主要由1.直线振动器,2.上筛箱,3.进料箱,4.固定架,5.下筛篮6,高频振动系统7,筛上料斗8,和 下部筛网物料收集漏斗9,剪切弹簧等组成。

叠层筛优势
1、筛面振动、筛箱不动。电磁振动器通过传动机构,直接激振筛面。
2、筛机由减震橡胶弹簧支撑,动载荷小,可随意摆放安装,无需特制基础。
3、功耗小。每个电磁激振器的有功功率仅150瓦,故该筛机为节能产品。
4、由于筛箱不动。容易密封,尤其对干法筛分可实现封闭作业,减少环境污染,故该筛机为环保产品。
5、筛面50HZ高频振动,也可实行12.5~50HZ变频振动,或者固定在12.5~50HZ之间的某一频率。
6、双振幅,振幅1~3mm,振动强度大,筛面自清洗能力强,不堵孔,筛分脱水效率高,处理能力大
7、自动喷水系统,喷水间隔时间和大小都由电脑集中控制。
8、布置在筛箱外侧的多个电磁振动器由计算机集中控制,振幅分段可调,并且具有间断瞬振功能,随时清理筛网
9、筛面倾角方便可调,以适应不同性质的物料筛分作业。
10、筛面采用柔性筛网(不锈钢丝网、高锰钢丝网、钢丝绳芯聚氨酯网),纵向张紧安装。筛面由两层或者三层组成,下层为粗丝大孔的托网或者为钢丝绳芯聚氨酯网与激振装置接触,上层为复合网(两层网孔不一样的筛网粘结在一起)或者单层网。

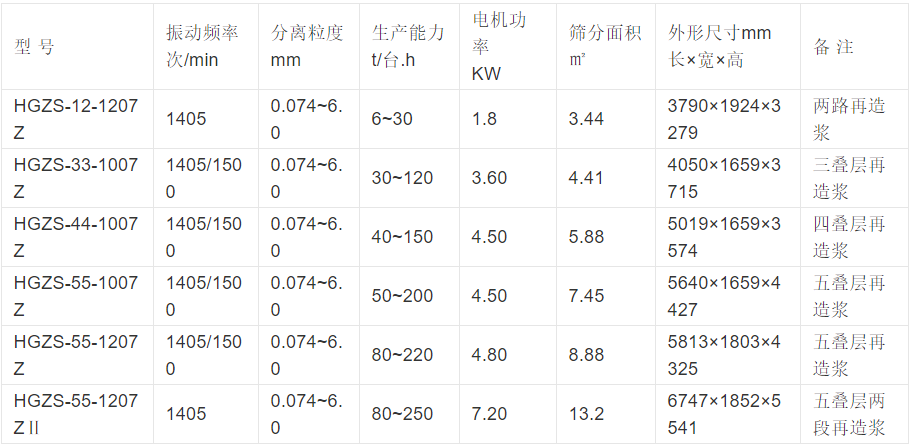

叠层筛型号参数表:

叠层筛
