香蕉筛分机

香蕉筛分机

文章作者:河南鹏威机械发布时间:2017/12/29 10:32:22浏览次数:

矿用蕉型筛|香蕉型振动筛|香蕉型滚轴筛|等厚香蕉筛厂家直销13462207800

香蕉筛分机概述:

    ZXD香蕉筛分机是在直线筛基础上注入香蕉形多段筛面的专有技术设计而成的。在入料端有一较大的斜坡筛面,随后紧接着以一定数目的角度逐级下降,址到出粒口为止,入料端的斜坡筛面可使更多的物料通过筛面时有较高的筛分速度和较薄的物料分层。因为大块物料较快地穿过陡坡,这种较早地分层使细的颗粒更快的靠近筛面,能相对不受阻碍地通过缝隙,所以,香蕉形筛分机具有极高的筛分效率和高于传统分级筛1.5-2倍处理量的特点。

香蕉筛分机


香蕉筛分机工作原理:
  ZXD香蕉型筛分机在入料端有一斜坡面,先以34°开始,紧接着以一定数目的角度下降到大约为10°的出料端为止。筛面采用不同倾角的折线形式,从入料端到出料端物料层厚度是不变。各段筛面上物料量与流速比值稳定、料层较高,呈现均匀状态筛分效率显著提高,比相同有效面积筛分机的处理量提高1-2倍,对于细粒含量高,特别是物料中料度占分级粒度尺寸小于1/2的物料含量较大时,香蕉型振动筛分机具有极高的筛分效率。

香蕉筛分机

香蕉筛分机产品特点:
1、 结构简单紧凑、刚度大、强度高、受力分布均衡、安全系数大;
2、 振动参数设置合理,避开筛体各级固有频率,减少共振影响;
3、长寿命,筛体使用寿命高达10年,激振器使用寿命大于6万小时;
4、 重量轻,功率消耗少,振动强度大(9-12mm),筛分效率高(>95%);
5、选用国内品牌专利筛面配置,筛分效率高,物料处理能力大;
6、 工作噪音低,噪音等级低于75分贝,运行平稳;
7、 整机工作制度为S1,保证24小时稳定连续工作;
8、 采用进口FFT专业频率分析仪进行频率响应和动态分析;
9、 品种齐全,能够充分满足不同物料特性和处理量的筛分工艺要求;
10、 筛机操作维护简单、使用安全、性价比高、备件充足、服务及时周到。

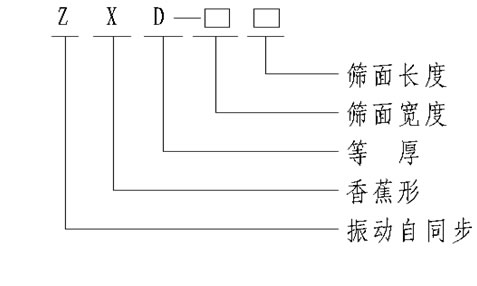

香蕉筛分机型号说明:

香蕉筛分机

型号

筛面面积

(㎡)

给料粒度

(mm)

处理量

(t/h)

筛面倾角

( º )

筛孔尺寸

(mm)

双振幅

(mm)

电压

( v )

功率

(kw)

ZXD1560 9 ≤300 80-400

5º-25º

五段筛面

5-50 8-12 380 2x11
ZXD2060 12 110-500 2x15
ZXD2560 15 130-650 2x18.5
ZXD3060 18 160-750 2x22
ZXD3073 21.9 190-800 2x30
ZXD3642 15.12 130-650 2x15
ZXD3660 21.6 200-800 2x22
ZXD2590 22.5 200-800 2x22
ZXD3090 27 240-1100 2x30
ZXD3690 32.4 300-1350 2x37

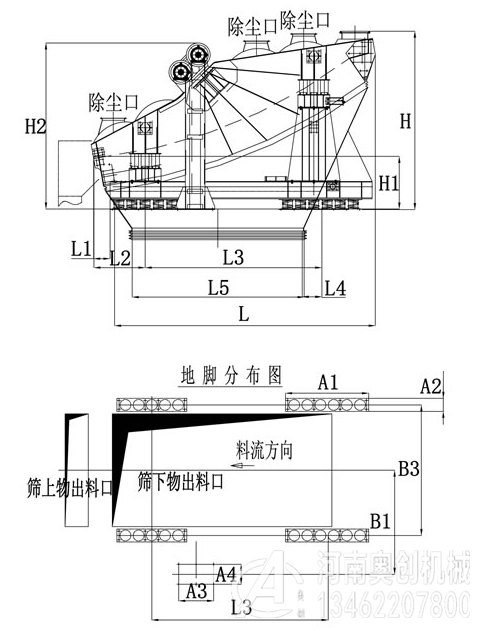

香蕉筛分机对照尺寸图表:

香蕉筛分机

型号 L L1 L3 L4 L5 H H1 H2 B B1 B2 B3 B4 A1 A2 A3 A4
ZXD1560 6049 121 3913 933 2917 3910 1500 3600 4900 2650 1500 1950 2350 1600 220 900 800
ZXD2060 6049 121 3913 933 2917 3910 1500 3600 5400 2900 2000 2450 2850 2000 220 900 800
ZXD2560 6051 123 4454 154 3050 3611 1203 3303 5900 3150 2500 2950 3350 2000 350 1200 1200
ZXD3060 6051 123 4454 154 3050 3910 1203 3600 6400 3400 3000 3450 4000 2200 350 1200 1200
ZXD3073 7777 598 4587 0 4911 4161 1800 3870 6094 3032 3000 3485 3966 2000 350 1200 1200
ZXD3642 4756 145 2923 0 3100 2787 834 1810 5700 2800 3600 4000 4500 1200 280 1000 800
ZXD3660 6051 123 5554 154 3050 4100 1203 3700 7000 4000 3600 4160 4700 2200 300 1200 1200
ZXD2590 9647 529 6910 1173 5852 4900 1452 4545 6688 3500 2528 3000 3390 2300 350 1500 1500
ZXD3090 9647 529 6910 1173 5852 4900 1452 4545 7143 3500 3028 3500 3890 2300 350 1500 1500
ZXD3690 9647 529 6910 1173 5852 4900 1452 4545 7700 3750 3628 4324 4700 2400 350 1500 1500
注:以上型号尺寸为标准型香蕉筛分机,如用户有特殊要求可量身定做。

香蕉筛分机日常维护:
一、安全警示
1、在筛子启动之前,所有的保护罩应当安装就位,并且所有人员撤离筛子;
2、在各种保护罩没有固定之前,严禁启动筛机;
3 、在筛机启动和停机过程中,不要站在距筛机一米范围之内;
4 、当筛机在运行过程中,不要站在振动部件上;
5 、在筛机上开始做任何工作之前,必须将筛机电机断电且使筛机停稳。
二、每日检查
1 、检查筛机运行过程中,激振器、电机和传动轴工作是否正常。
2 、检查筛机运行过程中,振动状态是否正常。
3、注意筛机各部任何可能的松动。
4、 检查物料堵塞筛面或筛面损坏。
5、报告筛机运行过程中来自筛体、激振器和电机的任何异常噪声。
6、任何故障或损坏必须立即排除。局部问题假如被忽略的话都可能导致主要结构上的故障。
三、每周检查
1 、检查激振器、电机和传动轴状态是否正常;
2 、检查激振器、电机和轴承温升是否正常;
3、停机后检查筛机所有连接螺栓,特别是激振器固定螺栓是否松动;
4、停机检查各结构件和衬板筛板是否磨损、破裂或者损坏;
5 、任何故障或损坏必须立即排除。

香蕉筛分机适用行业:
  主要用于冶金、矿山、煤炭、建材、电力、化工等行业,针对中、小颗粒筛分行业应用最为广泛。


香蕉筛分机厂家友情提示:请通过正规渠道购买奥创香蕉筛分机,以保障您的合法权益!
