立式圆盘给料机是将蜗壳的料套内物料通过圆盘旋转被带出料套的闸门口，然后经刮料板刮入下料斗，落入配料的胶带上。由计量仪表根据物料量的变化准确控制料量、胶带上经计量的物料卸至工艺主皮带上，完成了整个自动配料过程。

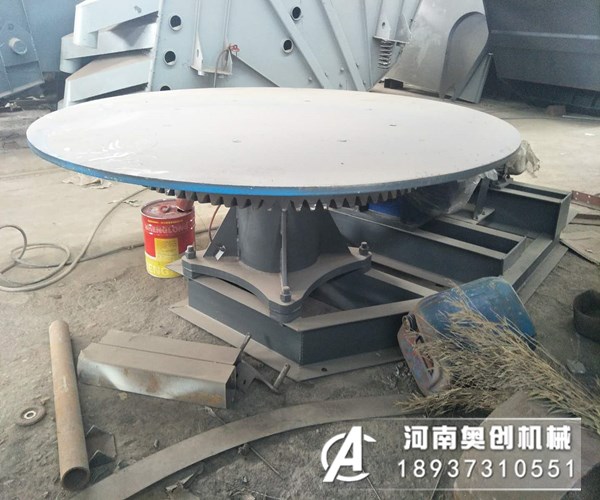

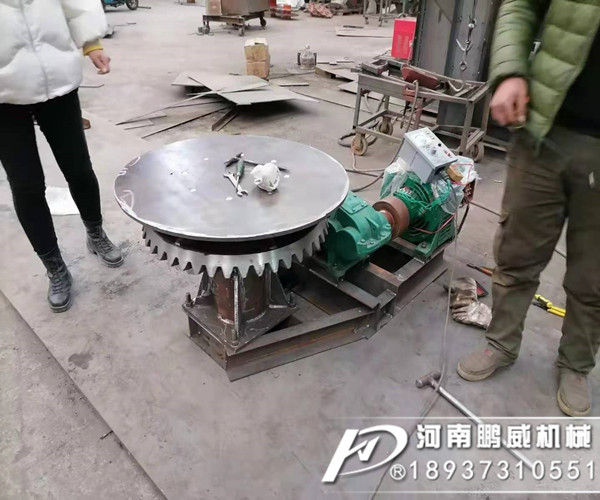

      该机主要由圆盘盘面、料套、刮料板、挡料板、手动闸门装置，主支架、料罩、回转支承、硬齿面减速器、电机、衬板等组成。给料圆盘随料仓的压力来自驱动装置的动力，通过内齿轮副的作用使圆盘作回转运动，从而使料仓的物料不断排出。内齿轮副加工简单，旋转体下部设有承受料仓压力的专用回转支承。

 立式圆盘给料机挡料板由钢板及型材组焊而成，它能准确地将圆盘旋转时带出的物料导向下料斗，防止撒料。料套借助蜗壳形导料板及圆盘的回转引导物料从排料口排出，并设有扇形闸门装置调节物料的流量。闸门的开启度是通过手动减速器来实现。料套内壁设有衬板，衬板为耐磨16Mn钢板制成，用埋头螺栓固定。刮料板用普通碳钢制成，并衬有耐磨16Mn衬板，安装角度可以调整，调整适当后再用螺栓固定。它与圆盘盘面的间隙也可适当调整。

减速机、电机安装在盘面下，设备整机结构紧凑、布局合理、占空间小，基础简单（只需一个基础）、呈规则布置。减速机与圆盘相对独立，维修时无需清空料仓及卸下盘面，维护方便、简单、周期短。采用先进的表面处理技术，所有结构件均经过抛丸处理，涂装采用高性能的防腐涂料，保证了本机的防锈能力。电气控制方面，变频调速采用了磁通矢量控制方式，具有驱动力矩大，调速范围宽，控制精度高，运行稳定等特点，特别是在低速运行时，能够保特恒定的驱动力矩，保证在低速时稳定运行，调速量程范围1:25，其余元件如中间继电器、接触器、热保护装置均采用进口或中外合资产品，以保证整个系统长期稳定运行。为解决烧结厂热返矿尾料的转运给料，我公司研制的PDXG型高温定量圆盘给料机，它也可应用于其它热性物料的给料、配料，其适应温度一般不超过700C。
