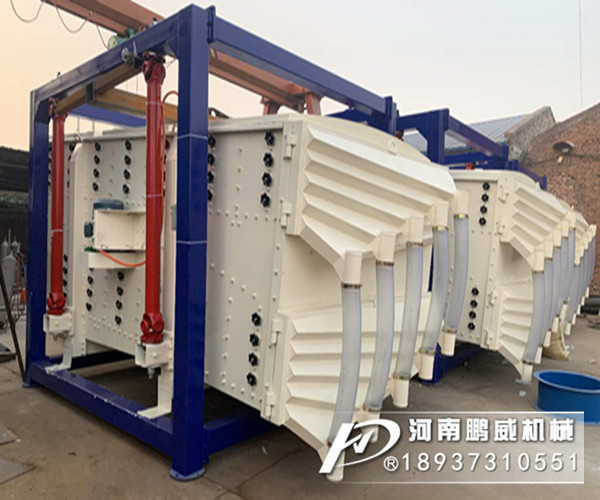

方形精密摇摆筛是针对“单纯追求筛分精度会牺牲产量为代价，而追求大产量又会使得精度下降”问题而专门设计的一种具有高精度大产量的高效筛分设备从筛机摇动体即筛箱运动轨迹来看，方形摇摆筛又称往复筛，其驱动装置所产生的振动力是一绕定轴、方向呈一定规律变化的惯性力，其本质是由偏心轮绕定轴转动所形成的往复惯性力。

产品结构组成

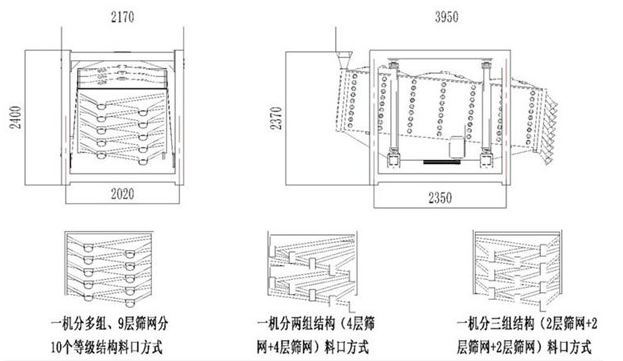

      方形摇摆筛主要是由筛箱、驱动装置、筛架、支撑架和减振装置等组件构成。筛箱包括筛框、筛网、筛格、弹簧卡和弹跳球等组件，其中，筛框上安装有上、下两层筛网，筛网通过设置在筛格周边上的弹簧卡张紧在筛格上，弹跳球设置在筛格的方格内；
驱动装置包括驱动器、电动机、锁紧套、锁紧圆螺母、止动垫圈和锥套等组件，其中，锥套固定在筛框上，驱动器的驱动轴设置在锥套内并通过锁紧套来连接固定其位置。本实用新型精细筛分机与现有筛分机相比具有结构先进实用、性能稳定可靠、安装调试方便、制造费用低等优点。

运行工作原理：
从筛机摇动体即筛箱运动轨迹来看，方型回旋筛又称往复筛，其驱动装置所产生的振动力是一绕定轴、方向呈一定规律变化的惯性力，其本质是由偏心轮绕定轴转动所形成的往复惯性力。根据摇摆筛的结构特点及工作原理，其筛面一般为水平或微倾斜布置（倾斜角度为0°~5°）。回旋筛的工作原理为，筛机起动后，筛机摇动体即筛箱在惯性力的作用下作前后往复运动，筛箱带动筛面作周期性摇动，从而使筛面上的物料随筛箱一同作平面回旋式运动，其间，小于筛面孔径的物料通过筛孔落到下层，成为筛下物，大于筛面孔径的物料经连续翻滚跳跃运动后从排料口排出，完成筛分工作。

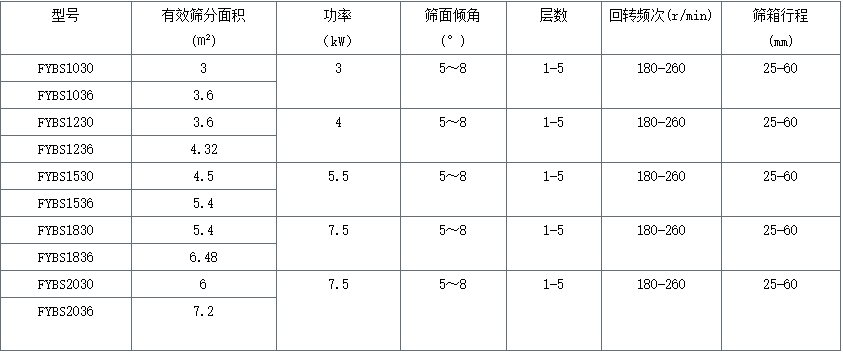

型号参数
