平面回转筛
发布时间:2021/5/17 18:18:56 人气:

平面回转筛又叫往复筛,其驱动装置所产生的振动力是绕定轴方向呈一定规律变化的惯性力,筛机启动后,筛箱在这一惯性力的作用下作前后往复运动,带动筛面作圆周性的周期摇动,从而使筛面上的物料随筛箱一同作定向跳跃式运动,期间小于筛孔的物料透过筛孔落入下层筛箱中,成为筛下物,而大于筛孔的物料则在筛面上走过”S”弯后,在排料口排出,最终完成筛分工作。

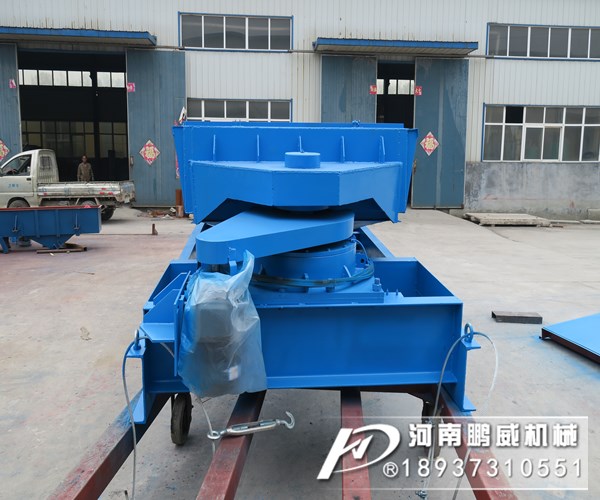

平面回转筛

工作原理:

倾角为6°的筛体由传动装置驱动。运动轨迹在进料端为水平圆周运动、在长度方向上逐渐变成椭圆运动、最后在出料端变成近似往复直线运动。
进料口集中喂入的物料,在筛体圆运动作用下,均匀地分布在整个筛网上,并产生自动分级。从而使料层下面粒度较小的物料迅速过筛,而上面粒度较大的物料则向出料端运动。在移动过程中,由于没有搅动和垂直跳动,因而其中较小的颗粒始终紧贴筛面,随时可以过筛。
出料端筛体的运动为近似往复直线运动,使筛理作用逐渐减弱,从而使大于筛孔尺寸的颗料迅速向出口方向移动,直到排出机外,完成物料的整个筛分。在筛理过程中,不断跳动的弹性小球,有效地防止物料堵塞筛孔,保证了筛理的高效率。平衡块使筛体在运动过程中各个方向上的惯性力都得以平衡,从而保证了筛体运动的平稳性。
回转筛性能特点:
1)结构紧凑、外形整齐、美观;
2)工作稳定可靠、操作维修方便;
3)该机采用特殊的平衡方式(设有偏心平衡块),使筛体运动过程中各个方向的惯性力都得到完全平衡,因而振动小,噪音低,运转平稳;
4)该机综合了圆运动、椭圆运动和往复直线运动的优点,并设有筛面清理装置,因而产量大,筛分效率高,动耗小;
5) 主要部件采用机械折弯、铆接、焊接,密封性能良好;

6) 传动装置:采用皮带传动,传动平稳、可靠、噪音小、安装维修方便。

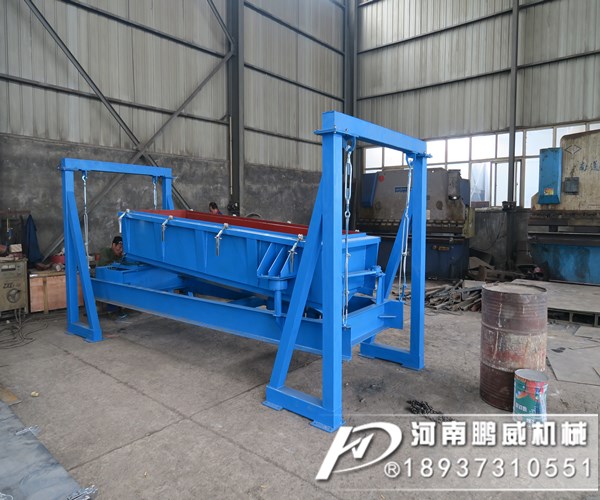

平面回转筛

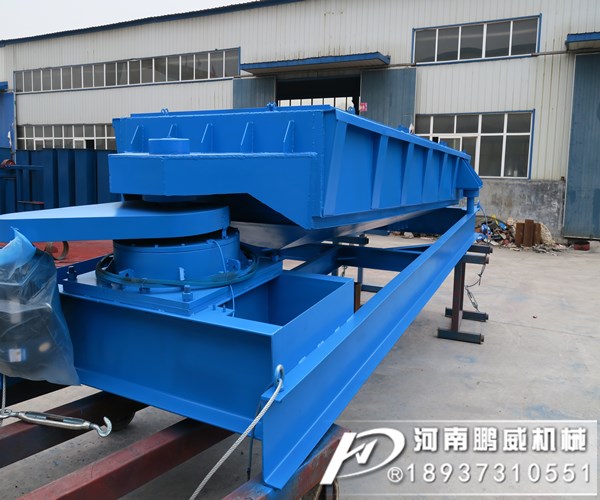

平面回转筛

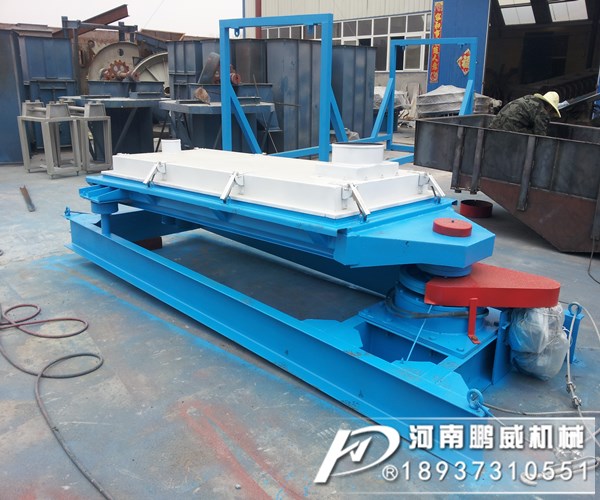

平面回转筛

应用:

尤其适合化工大小颗粒尿素、各种肥料、饲料厂粉状物料或颗粒饲料的巨量筛选和分级,更普遍使用于各类碱厂、盐场,也可用于饲料厂原料的初清以及大、中型饲料厂二次粉碎后中间产品的分级。此外,还可广泛用于粮食、重碱、陶粒、氧化锆、还原铁钛粉、重晶石、食品与香料、化工、塑料、矿业、橡胶、木业及胶合板、医药、制糖、采矿、造纸、芒硝、石墨、PVC成品粉末、活性炭、碳化硅、磨料、焊剂、木片、烟草、茶叶、等等,多种行业中原料及成品筛选、分级作业等。

平面回转筛的操作细节
我们的平面回转筛分设备应有稳定的基础。操作和安装是有着密切关系的。
(1)  平面回转筛出厂前已将筛网装妥,使用过程中的平面回转筛筛网更换可自己更换。
(2)  平面回转筛开机前,应先检查平面回转筛各压紧螺栓的紧固程度,及平面回转筛各料口的位置是否与接料器对正,并观察振动电机是否能正常转动及弹簧受力有无阻碍,检查各层筛网是否压紧。
(3)  当平面回转筛接入电气控制盘之前,应首先对电气控制盘进行检查。线路接通后观察振动电机旋转方向是否是顺时针方向, (备注:否则应改变相序)运转是否正常,有无异噪声。
(4)  调节振动电机上下偏心块的相位角,以适应各种物料筛分情况。
