往复式给料机
发布时间:2021/5/14 14:48:09 人气:


往复式给料机用于煤矿、选煤厂,将原煤或精煤从煤仓、储煤漏斗中均匀地卸出,转载到运输设备上,或直接卸落到筛分设备或其它选煤设备上。东达的曲柄连杆是总成,并不是单个连杆,还带着曲柄毂和安装架,到货直接安装就能使用。

往复式给料机
工作原理
    往复式给料机是由机架、底板(给料槽)传动平台、漏斗闸门、托辊等组成。其传动原理:当电动机开动后,经弹性联轴器、减速器、曲柄连杆机构拖动倾斜的底板在插辊上作直线往复运动,将煤均匀地卸到运输机械或其它筛选设备上。该机设有带漏斗、带调节阀门和不带漏斗、不带调节阀门两种形式。

往复式给料机

往复式给料机

往复式给料机

往复式给料机
主要特点
1、工作运转安全可靠且机器使用寿命长;
2、重量轻、体积小、结构简单,调节安装、维护、保养更方便;
3、整机采用封闭式框架结构制作,大大提高了机架的刚度和坚固性能;
4、装有限矩型液力偶合器,能满载启动、过载保护;
5、最大给料量可达1200吨/小时(煤),是目前国内最大的往复式给料机;
6、采用了先进的平面二次包络环面骡杆减速器设计,承载能力大,传动效率高;
7、侧衬板、斜衬板与底板之间留缝可调,能比较准确地控制留缝大小,大大减少了漏料。
8、驱动装置对称布置,并采用双推杆,使整机受力均衡,传动平稳,消除了底板往复给料时运转的扭摆现象。
9、底板有立向筋板,并用三道通长托辊支承,保证了底板本身刚度,消除了现有往复式给料机底板工作中弯曲变形的弊病。
10、衬板由小块耐磨钢板拼成,这样不仅更换时轻便容易,而且可以根据实际磨损情况,有针对性地更换磨损了的衬板块,从而使材料合理利用,降低维修费用。
结构特点

往复式给料机
给煤机由机架、底板(给煤槽)、传动平台、漏斗、闸门、托辊等组成。当电机开动后经弹性联轴器、减速机、曲柄连杆机构拖动倾料5°的底板在辊上作直线往复运动,煤均匀地卸到其他设备上。
  可根据需要设有带漏斗、不带漏斗两种形式。
  给煤机设有两种结构形式:1、带调节闸门 2、不带调节闸门,其给料能力由底板行程来达到。

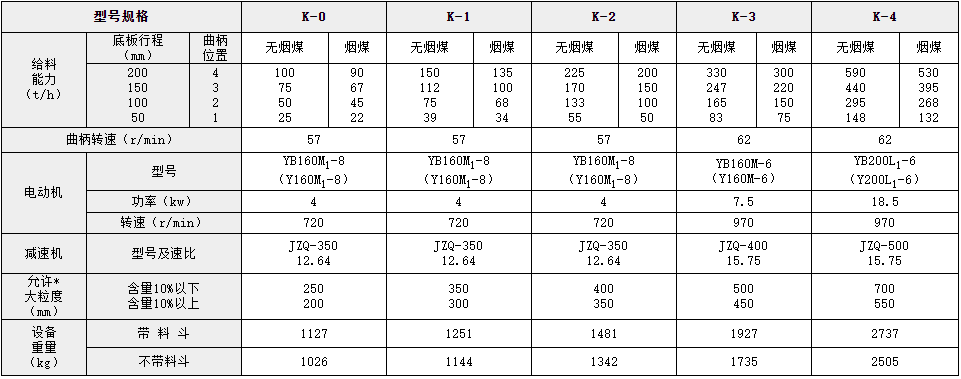

型号参数表

往复式给料机

往复式给煤机日常检修与维护:
1、给料机运行前,煤仓内应贮有足够原煤量,以避免装煤入仓时,直接冲击底板(给煤板)。
2、每月连续工作后应检查机件有无松动等不正常现象,若有不正常现象出现,应立即检修。
3、给料机与煤直接接触的底衬板,其厚度磨损程度大于原厚度的二分之一必须进行修补或更换。
4、转动部件在连续工作六个月后,需检查一次,拉杆部分的机件必须保持正常配合,如有不正常现象,立即修复或更换。
5、对主要部件的维护:a、减速机:每六个月检查一次,同时对滚动轴承和箱体进行清洗或更换润滑油。b、电动机:按电动机规定的检修养护要求进行。
