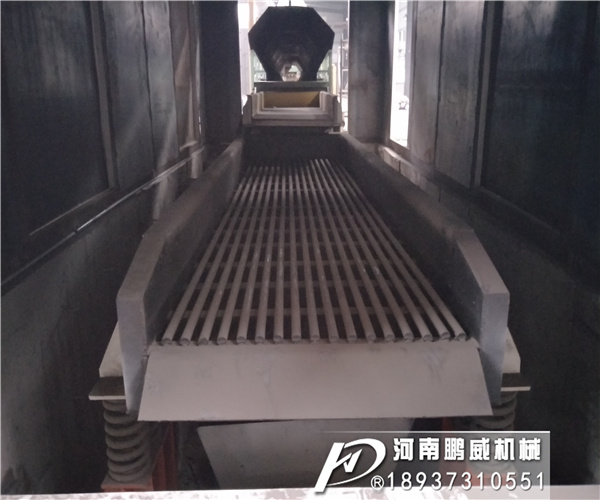

棒条振动给料机主要用于粗碎破碎机前连续、均匀给料，同时可筛分细料，使破碎机能力增大，在破碎筛分中已作为不可少的设备。因而该机广泛应用于冶金、煤矿、选矿、建材、化工、磨料等行业的破碎、筛分联合设备中。
工作原理
棒条式给料机筛面与水平呈一角度，筛分矿石时倾角为40°~45°，筛分潮湿物料时倾角增大5°~10°。物料从筛子上端给入，大于筛孔尺寸的矿块沿筛面自动下滑，小于筛孔尺寸的矿块穿过筛孔下落。该设备通常情况下会用于撞击前筛选过程，定量，连续，均匀地给送物料，通过棒条式粗筛的原理来解决不规则物料的给送，一份实现一种令人满意的粒子形状，从而有效地减少并提高工作效率。
棒条式振动给料机的结构
棒条式振动给料机主要由激振源(振动电机)、机体、减振弹簧、前后支架等组成。
1、振动电机：振动电机是一种将动力源和振动源和为一体的新型激振器，高效节能，激振力大，使用可靠，调节简单．使用维护方便等特点。
2、机体：采用板材、型材焊接而成，其作用是将来料通过振动输送到破碎机。
3、减振弹簧：一般采用金属螺旋弹簧或橡胶弹簧，其作用是便机体产生弹性振动，减小振动载荷传递到基础或结构架上。
4、支架：采用板材焊接而成，其作用是支撑机体。
产品特点
该机振动平稳、工作可靠、寿命长；可以调节激振力，可随时改变和控制流量，调节方便稳定；振动给料机采用惯性激振器来产生振动，噪音低，耗电小，调节性能好，无冲料现象；结构简单，运行可靠，调节安装方便，维护保养方便。
型号说明
|
产品结构 |
代号 |
|
上振式 |
|
|
管式 |
G |
|
封闭式 |
F |
|
熔炉高温 |
R |
|
调速式 |
T |
|
煤用给料式 |
M |
技术参数表
|
型号 |
入料粒度(mm) |
处理量(t/h) |
振动电机型号 |
功率(kw) |
振频(Hz) |
双振幅(mm) |
激振力(KN) |
重量(kg) |
单支点动负荷(N) |
|
|
封闭 |
敞开 |
|||||||||
|
ZG-25 |
60 |
25 |
YZO-2.5-4 |
0.25×2 |
25 |
2-3 |
2.5×2 |
240 |
174 |
30 |
|
ZG-30 |
80 |
30 |
YZO-5-4 |
0.4×2 |
25 |
2-3 |
5×2 |
256 |
184 |
30 |
|
ZG-50 |
90 |
50 |
YZO-5-4 |
0.4×2 |
25 |
2-3 |
5×2 |
295 |
235 |
38 |
|
ZG-60 |
90 |
60 |
YZO-5-4 |
0.4×2 |
25 |
2-4 |
5×2 |
302 |
242 |
40 |
|
ZG-80 |
100 |
80 |
YZO-8-4 |
0.75×2 |
25 |
2-4 |
8×2 |
312 |
256 |
45 |
|
ZG-100 |
150 |
100 |
YZO-8-4 |
0.75×2 |
25 |
2-5 |
8×2 |
384 |
321 |
49 |
|
ZG-200 |
180 |
200 |
YZO-17-4 |
1.5×2 |
25 |
2-5 |
17×2 |
432 |
372 |
56 |
|
ZG-300 |
200 |
300 |
YZO-17-4 |
1.5×2 |
25 |
3-5 |
17×2 |
636 |
556 |
65 |
|
ZG-400 |
250 |
400 |
YZO-20-4 |
2×2 |
25 |
3-5 |
20×2 |
686 |
606 |
88 |
|
ZG-500 |
300 |
500 |
YZO-20-4 |
2×2 |
25 |
3-5 |
20×2 |
1016 |
986 |
150 |
|
ZG-750 |
350 |
750 |
YZO-30-4 |
2.5×2 |
25 |
4-6 |
30×2 |
1358 |
1030 |
161 |
|
ZG-1000 |
400 |
1000 |
YZO-50-4 |
3.75×2 |
25 |
4-6 |
50×2 |
1446 |
1156 |
185 |
1.操作工应熟悉设备性能、使用方法、维护要求，遵守操作规程，加强维护保养；
2.设备运行期间，应随时注意电机的温升，监听设备工作声音是否正常，运行是否平稳。如有异常应停机检查及时处理；
3.定期检查各部位的紧固件是否松动，焊缝是否磨损开裂，如有松动或裂纹应及时拧紧、焊牢；
4.应定期对振动电机轴承进行润滑，振动电机累计运行达到5000小时后，应对轴承进行检查，如有损伤应予更换；
5.设备不得在不符合要求的情况下启动电机；
6.严禁任意加长、减短棒条给料机机体。
