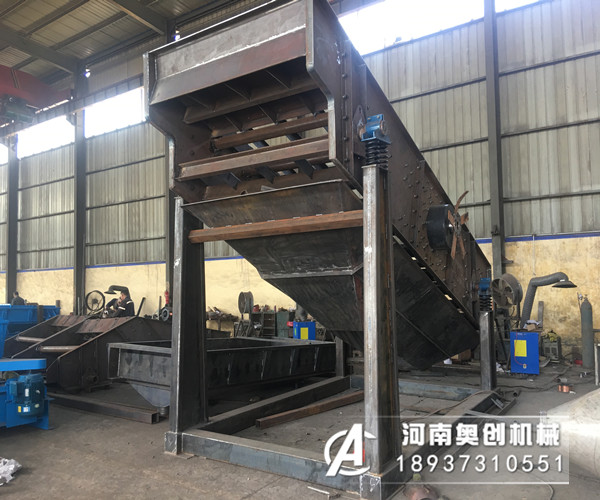

偏心轴圆振动筛

偏心轴圆振动筛

文章作者:河南奥创机械发布时间:2020/8/7 18:18:14浏览次数:

单轴圆振动筛按激振器方式又可分为偏心式圆振动筛、简单惯性式圆振动筛和自定中心式圆振动筛。其中偏心式圆振动筛逐渐被淘汰,简单惯性式圆振动筛只有少数厂家有,应用最多的是自定中心式圆振动筛。振动筛按产生振动的方法不同(即激振器产生激振力的原理不同)可分为偏心振动筛(也叫半振动筛)、惯性振动筛和电磁振动筛3种。由于惯性振动筛结构简单、工作性能好、发展很快、结构日趋完善、性能越来越好,所以,重点介绍惯性振动筛。圆振动筛和直线振动筛都属于惯性振动筛。
偏心轴圆振动筛
偏心轴圆振动筛工作原理
偏心轴圆振动当电动机通过传动皮带轮8使轴3旋转时,筛框的中部作圆运动,其圆的半径等于偏心距r。筛框的给矿端与排矿端,作闭合椭圆运动。椭圆运动轨迹的形状决定于弹簧减振器11的强度和位置。筛框做圆周运动时,产生离心力,此力经轴3引起支承机构的无益的振动。因此,利用飞轮10上的配重(对重)9来平衡该力。应该使得mω2r=m0ω2R,或是m r=m0 R。
式中m-筛子的振动部分重量(kg);
ω-偏心轴的角速度(s);
r-偏心轴的偏心距(m);
m0-配重的重量(kg);
R-配重重心到转动中心的距离(m)
事实上,筛机在工作时,由于喂料不均匀或其他原因,筛分机振动部分的质量会经常发生波动,筛体的惯性力不能得到完全平衡,会引起支撑轴承和建筑物振动。
偏心轴圆振动筛
偏心轴圆振动筛应用领域:
  广泛应用于矿山,建材,交通,能源,化工等行业的产品分级。例如制砂工艺中以及石料生产工艺中和破碎机、制砂机形成闭路循环的筛分工艺,这样能够在保证成品的质量的前提下提高整体的生产效率。
偏心轴圆振动筛性能特点
    ① 采用块偏心作为激振力,激振力强。
    ② 筛子横梁与筛箱采用高强度螺栓,结构简单,维修方便快捷;
    ③ 采用轮胎联轴器,柔性连接,运转平稳;
    ④ 采用小振幅,高频率,大倾角结构,使该机筛分效率高、处理最大、寿命长、电耗低、噪音小。
    我厂生产的圆振动筛具有结构可靠、激振力强、筛分效率高、振动噪音小、坚固耐用、维修方便、使用安全等特点,产量能耗均达到国家标准,居国内外先进水平,备受各行业用户的好评。

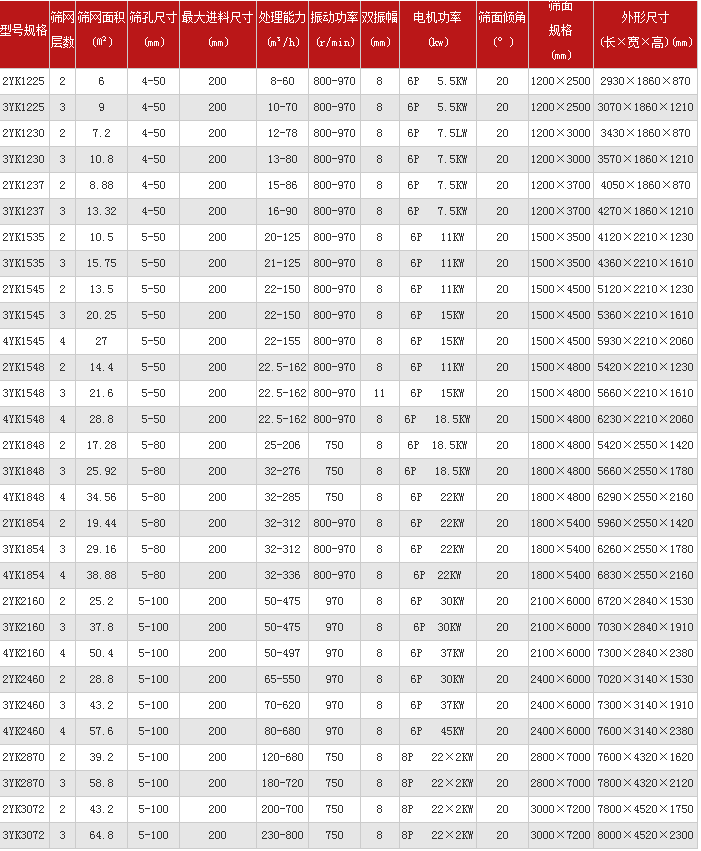

偏心轴圆振动筛技术参数表:

偏心轴圆振动筛
