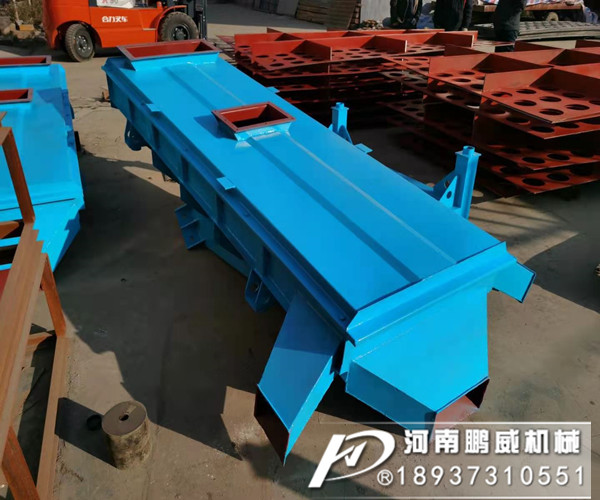

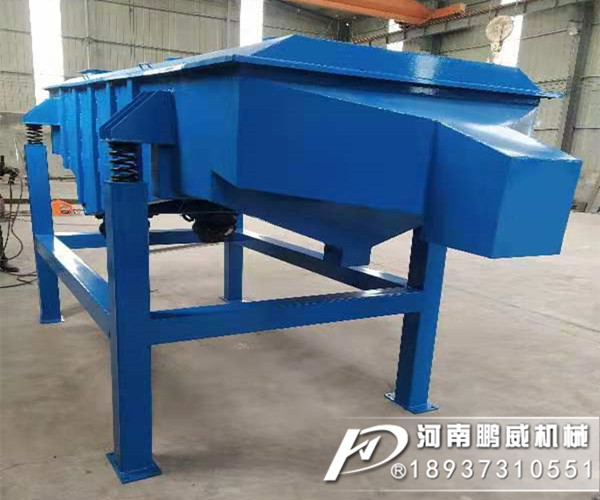

矿用单层直线振动筛

矿用单层直线振动筛

文章作者:河南鹏威机械发布时间:2021/2/24 14:52:51浏览次数:

矿用单层直线振动筛利用振动电机激振作为振动动力来源,使物料在筛网上被抛起,同时向前作直线运动,物料从给料机均匀地进入筛分机的进料口,通过多层筛网产生数种规格的筛上物、筛下物、分别从各自的出口排出。具有耗能低、产量高、结构简单、易维修、全封闭结构,无粉尘溢散,自动排料,更适合于流水线作业。

矿用单层直线振动筛

矿用单层直线振动筛工作原理

矿用单层直线振动筛(直线筛)工作原理:矿用单层直线振动筛工作时,两电机同步反向放置使激振器产生反向激振力,迫使筛体带动筛网做纵向运动,使振动筛上的物料受激振力而周期性向前抛出一个射程,从而完成物料筛分作业。矿用单层直线振动筛是利用同步异向回转的双不平衡重激振器使筛箱振动的筛子。筛面水平或缓倾斜安装。筛箱运动轨迹为直线,振动方向角为30º、45º、60º。

矿用单层直线振动筛

矿用单层直线振动筛

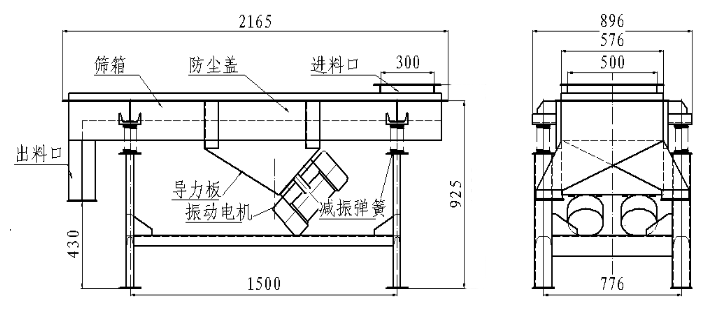

矿用单层直线振动筛结构说明:

矿用单层直线振动筛

本筛机主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。
1、筛箱:由数种厚度不同的钢板焊制而成,具有一定的强度和刚度,是筛机的主要组成部分。
2、筛框:由松木或变形量较小的木材制成,主要用来保持筛网平整,达到正常筛分。
3、筛网:有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。
4、振动电机(使用与维修方法详见振动电机使用说明书)。
5、电机台座:安装振动电机,使用前连接螺钉必须拧紧,特别是新筛机试用前三天、必须反复紧固,以免松动造成事故。
6、减振弹簧:阻止振动传给地面,同时支持筛箱的全部重量,安装时,弹簧必须垂直与地面。
7、支架:由四个支柱和两个槽钢组成,支持着筛箱,安装时支柱必须垂直与地面,两支柱下面的槽钢应相互平行。

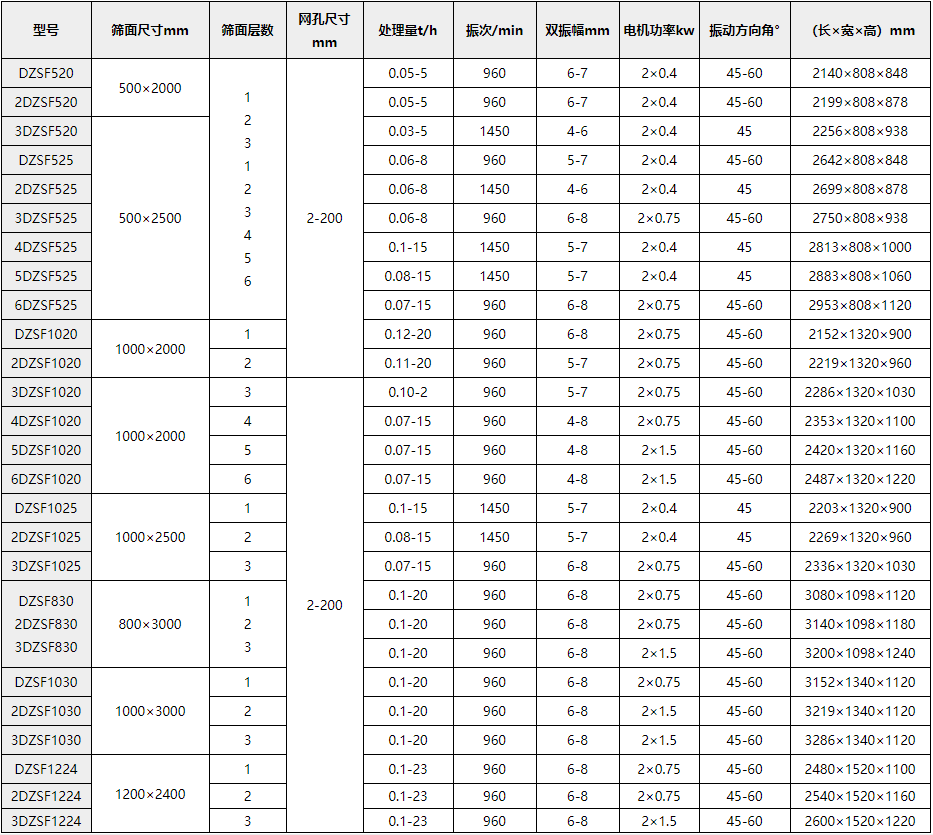

矿用单层直线振动筛型号参数表:

矿用单层直线振动筛

多层直线振动筛最多可以做几层?
1、虽然说多层振动筛可以实现高效的筛分,筛分设备属于非标产品,可以定制。但是也不是说越多层越好的,这一观点在《石英砂行业的筛分设备到底几层合适》中我们也说过,层数过多,直线振动筛振动电机的激振力则不能很好的进行力的传递,因此太多层数的直线振动筛,小编也不建议大家去采购。

2、一般情况下,直线振动筛最多可以做6层。激振力传导效果较好的一般是3-4层。超过6层不建议添加,可以选择用两台筛机,一台筛高目数的, 一台筛低目数的。
