大型无轴滚筒筛石机

大型无轴滚筒筛石机

文章作者:河南鹏威机械发布时间:2021/2/28 10:14:02浏览次数:

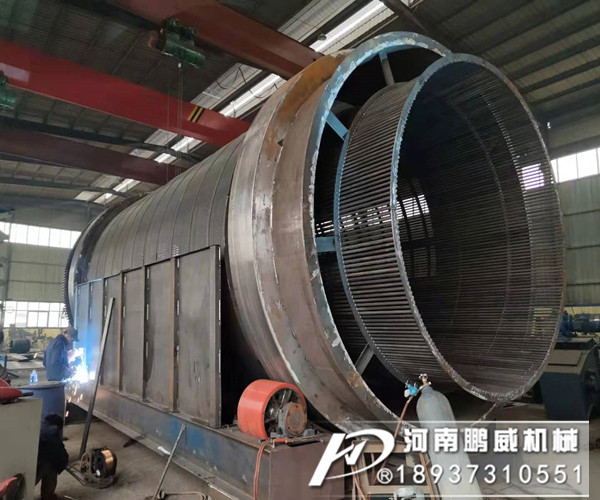

大型无轴滚筒筛石机是使用齿圈传动的滚筒筛的一种,由于整机较重,再加上物料,该机使用齿圈传动,让该机更耐用。

大型无轴滚筒筛石机

大型无轴滚筒筛石机

电机驱动滚筒轴线作旋转运动,减速机调节筒体以一定的转速旋转,物料由进料口进入筒体内,在旋转产生的离心力作用下,物料在筒内翻滚,自上而下通过分级筛网析出,由于筛网分级尺寸不同,物料逐渐被分离筛选,粒度合格的物料经筛分后落入到各自的漏斗,然后由人力方式运出或通过输送机自流送往成品站。合格产品经过下端出料口排出,颗粒较大,分选不合格的产品经另一排料口排出,筒内清理装置,使筛网不宜被阻塞。

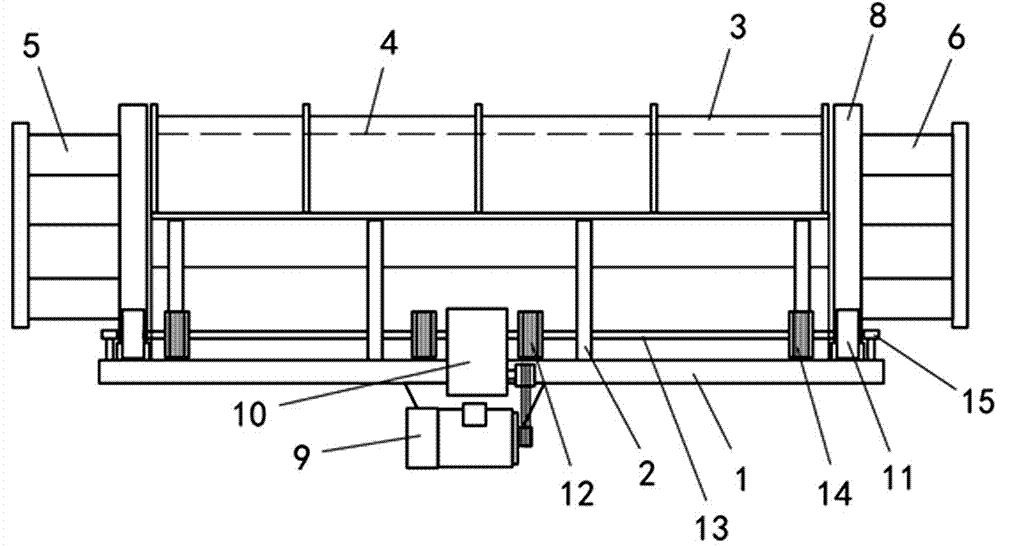

大型无轴滚筒筛石机结构原理:

大型无轴滚筒筛石机

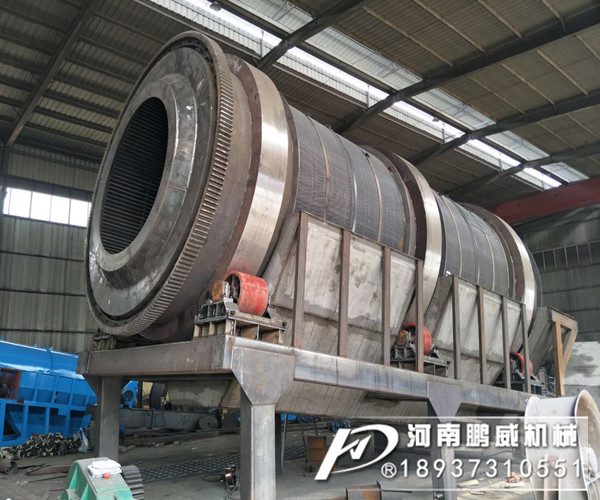

无轴滚筒筛滚筒装置倾斜安装于机架上,采用无中心轴结构设计。电机带动咬合的小齿轮与滚筒的大齿轮转动或者链条与滚筒上的齿轮咬合,电机带动链条传动或者滚筒放在两根托辊上,电机带动托辊传动。滚筒装置在驱动装置的驱动下转动,当物料进入滚筒装置后,由于滚筒装置的倾斜与转动,使筛面上的物料翻转与滚动,使合格物料(筛下产品)经滚筒后端底部的出料口排出,不合格的物料(筛上产品)经滚筒尾部的排料口排出。由于物料在滚筒内的翻转、滚动,使卡在筛孔中的物料可被弹出,防止筛孔堵塞。

大型无轴滚筒筛石机

滚筒筛分机主要特点
    1、滚筒筛分机物料适应性广:回转筛广泛应用于各类物料筛分,无论是劣质煤、煤泥,还是煤烟以及其它类物料,都是顺利进行筛分。
    2、滚筒筛进料方式简单多样:我厂研制的回转筛进料口可根据现场实际设计,无论是皮带、漏斗或其它进料方式,不用采取特殊措施,都可以顺畅进料。
    3、滚筒筛筛分效率高:设备可设有梳型清筛机构,在筛分过程中,不管进入筛分筒的物料多脏、多杂都可以筛分,从而提高了设备的筛分效率。
    4、滚筒筛筛分量大、易于大型化:在相同尺寸下,圆面积比其它型状的面积都大,因此其筛分有效面积大,使物料能充分接触筛网,因而单位时间内筛分量大。又因其结构简单,布置方便,技术新颖而成熟等特点,极易大型化。
    5、自身能耗小:我厂研制的回转筛电机功率小,是其它筛型的二分之一到三分之一,处理相同量物料而运行时间仅为其它筛型的二分之一,因此能耗低。
    6、工作环境好:整个筛分筒可以用密封隔离罩所密封,彻底清除了筛分循环过程中的粉尘飞扬,块状分溅等现象,避免了对工作环境的污染。
    7、设备噪音低:回转筛在运行中,由于回转速度小,并且有密封隔离罩与外界隔离,使噪声无法传递到外部,从而降低了设备噪音。
    8、使用寿命长,维修量小:回转筛是由若干个圆环状网组成,其总筛分面积远远大于其它筛型的筛分面积,再加上筛分效率高,设备运行时间短,故而使用寿命较长,易损件少、维护量小。

    9、检修方便:设备密封隔离上罩可以拆开,拆开后不影响机器正常运行,并且使得检修非常方便。

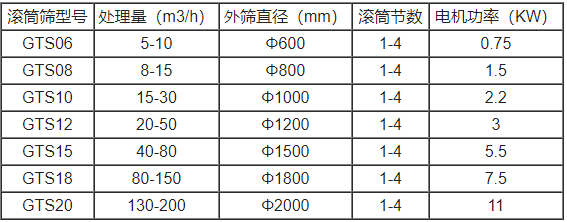

大型无轴滚筒筛石机型号参数表:

大型无轴滚筒筛石机

大型无轴滚筒筛如何清网:
设备中设有板式自动清筛机构,在分离过程中,通过清筛机构与筛体的相对运动,由清筛机构对筛体进行连续梳理,使筛体在整个工作过程中始终保持清洁,不会因筛孔堵塞而影响筛分效率。
滚筒筛分机是根据物料的颗粒大小进行分级处理的一种选矿设备,又被称为滚筒筛分机,因工艺布置简单,被广泛应用于矿山、建材、交通、能源、化工等行业的产品分级。常用在中、细粒物料的分级筛分,以提高物料的质量。奥创机械可根据用户的不同实际情况,可专业定制各种型号规格、各种振动方式的高级滚筒筛。
