砂石料分级振动筛
发布时间:2021/6/15 15:07:06 人气:

砂石是广义上的说法,泛指可以用作材料的岩石,通过破碎、制砂等设备加工处理成砂、石,在很多工业部门绽放不一样的光芒,砂石振动筛也叫石料筛分机,也是个处理各种砂石的老行家,飒爽英姿筛分军帅,创造不少佳绩,同时也不断创新、升级,各方面更完善、合理些,而且种类、型号也是越来越多,满足不同需求。

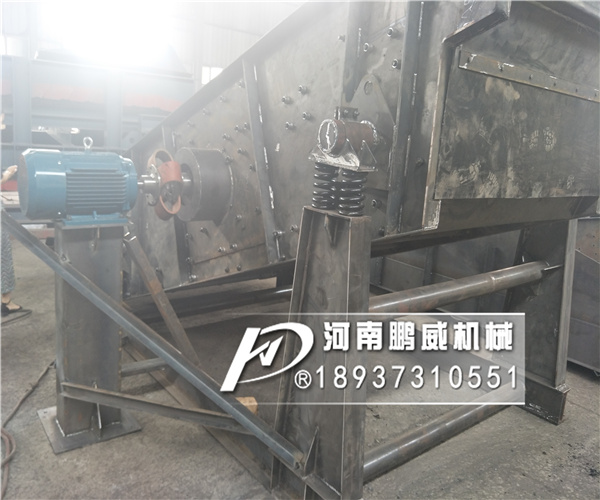

砂石料分级振动筛

工作原理

砂石振动筛采用双振动电机驱动,当两台振动电机做同步、反缶旋转时,其偏心块所产生的激振力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一合力,因此筛机的运动轨迹为一直线。其两电机轴相对筛面有一倾角,在激振力和物料自重力的合力作用下,物料在筛面上被抛起跳跃式向前作直线运动,从而达到对物料进行筛选和分级的目的。

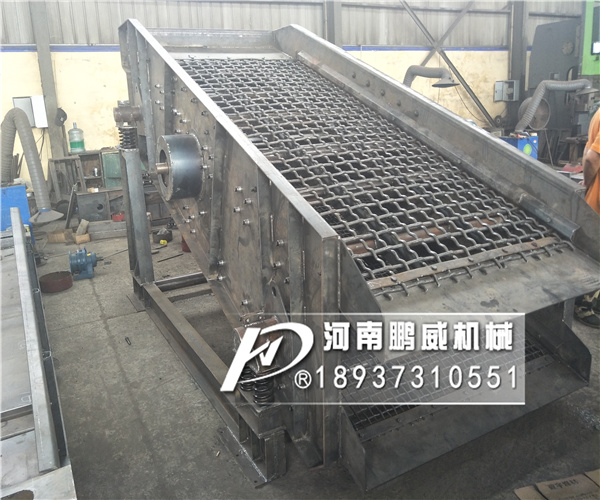

砂石料分级振动筛
优势:
1、设备维修保养简要方便,整机运行利益显著提高。
2、采纳十字轴趋势节驱动轴或橡胶联轴节等柔性连接,转动平稳。
3、筛机构造趋于简化,便于提高设备的生产技术程度以及安装配置精度。
4、筛机筛选分级效率更高、加工需求更大、运用周期以及整机运用寿命更长。
5、激振器采纳块偏心形式,不J使激振器偏心质量单重激振力扩大,并且激振力可随机调控,便于模块化定做以及运用。

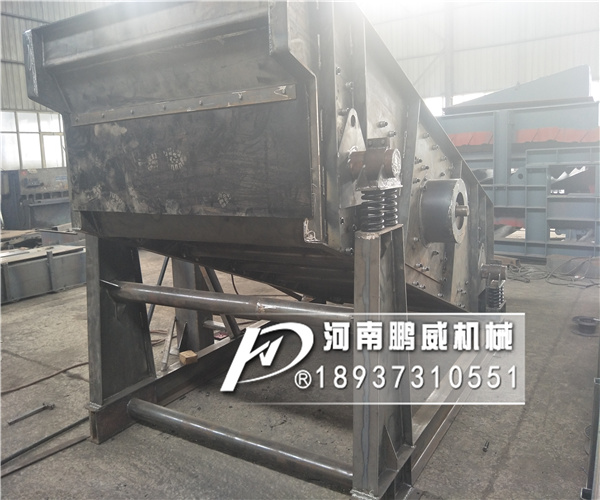

砂石料分级振动筛

不同的砂石使用那种振动筛合适?

       1、直线振动筛

  直线振动筛(直线筛)系的筛分设备广泛用于矿山、煤炭、冶炼、建材、耐火材料、轻工、化工等行业。这种直线振动筛不但可以应用在各个行业中,还具有产量大、精度高的特点,主要是根据您需要筛分的物料来定制会更加合理。
  2、圆振动筛
  圆振动筛是一种多层、振动筛,它可以把物料按粒度大小筛分成多种级别范围的产品。广泛应用于矿山、建材、交通、能源、化工等行业的产品筛选和分级。其优势:物料筛淌线长,筛分规格多;采用偏心块作为激振力,激振力强;筛子横梁与筛箱采用高强度螺栓联接,结构简单,维修方便快捷;采用小振幅、高频率、大倾角结构,筛分效率高、处理量大、使用寿命长、电耗低、噪音小。
  3、滚筒筛
  滚筒筛广泛应用于各类物料的筛分,无论是劣质煤、煤泥、还是烟煤以及其它类物料,都可顺利进行筛分,在使用过程中,具有运转缓慢均匀,冲击振动很小、工作平稳、其安装简单,可直接放置于平整的地面或楼板上及料仓下的优势。
  4、高频筛
  高频筛采用了高频率,从而造成了较好的分离条件,使小于分离粒度的物料,是比重大的物粒和矿浆一起透过筛孔成为筛下产物。广泛应用于塑料、磨料、化工、医药、建材、粮食、炭素、化肥等行业。

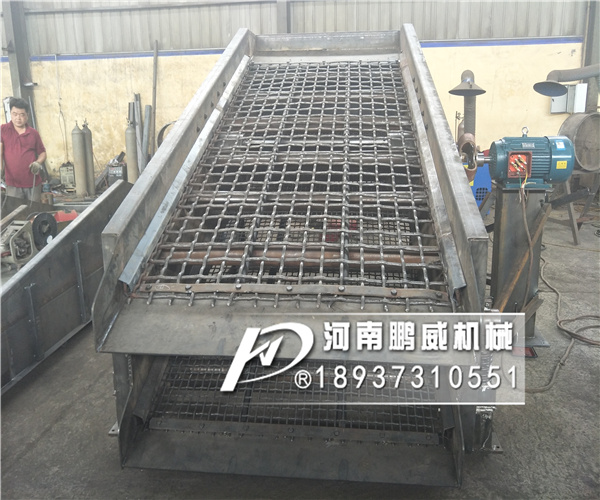

砂石料分级振动筛

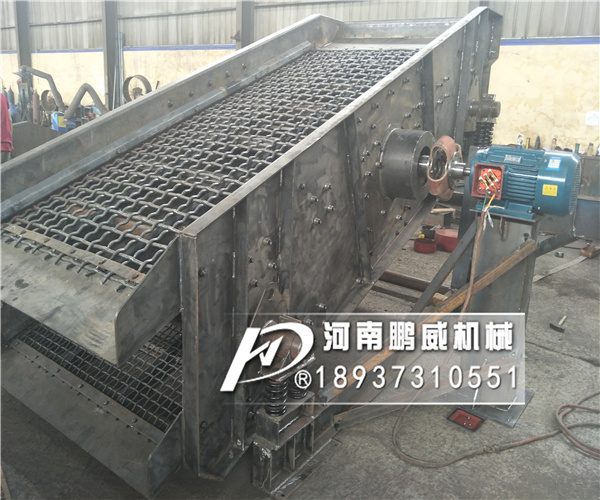

砂石料分级振动筛

砂石料分级振动筛

技术参数表

型号

筛面规格(mm)

层数

筛孔尺寸(mm)

最大筛分粒径(mm)

处理能力(t/h)

电机功率(kW)

双振幅(mm)

筛面倾角(°)

2YKN2160

2100×6000

2

6~150

400

100~600

30

7~11

20

3YKN2160

2100×6000

3

6~150

400

100~600

37

7~11

20

4YKN2160

2100×6000

4

6~150

400

100~600

45

7~11

20

2YKN2460

2400×6000

2

6~150

400

150~850

30

7~11

20

3YKN2460

2400×6000

3

6~150

400

150~850

37

7~11

20

4YKN2460

2400×6000

4

6~150

400

150~850

45

7~11

20


安装调试
1.安装前的准备
认真检查振动筛的出厂材料,对于不合格的产品要坚决拒绝使用,由于振动筛大部分属于金属设备,购入振动筛之后要严格检查库房存放环境,做好防锈的工作,防止在使用过程中由于振动筛部件生锈导致问题的产生。
安装前要做好检查,在库存中产生生锈的部件,老化的密封件,以及搬运工作中出现的损坏件要及时更换,认真阅读安装说明书,根据说明书进行操作安装。
2.振动筛安装步骤
(1)安装支承或吊挂装置。
将地面铲平踏实,按照支撑或吊装的图纸进行操作,严格按照顺序操作的方法进行各部件的安装,在安装弹簧部件前应该对端面标记的实际刚度进行匹配。
(2)将筛箱连接在支承或吊挂装置上。
装好后按规定倾角进行调整,对于吊挂式的筛子应当同时调整筛箱倾角和筛箱主轴的水平。—般先进行横向水平度的调整,以消除筛箱的偏斜。水平校正后再调整筛箱纵向倾角。隔振弹簧的受力应该均匀受力情况可通过测量弹簧的压缩量进行判断。—般给料端两组弹簧的压缩量必须一样排料端两组弹簧也应如此。排料端和给料端的弹簧压缩量可以有所差别。
(3)安装电动机及三角胶带。
安装时电动机的基础应该调平,电动机的水平需要校正,两胶带轮对应槽沟的中心线应当重合,三角胶带的拉力要求合适。
(4)按要求安装并固定筛面。
(5)检查筛子的入料、出料溜槽及筛下漏斗在工作时有无碰撞现象。
3.振动筛试运转
(1)筛子空车试运转时间不得小于8h。在此时间内,观察筛子是否启动平稳迅速,振动和运行是否稳定,无特殊噪音,通过振幅牌观察其振幅是否符合要求。
(2)筛子运转时,筛箱振动不应产生横摆。如出现横摆,其原因可能是两侧弹簧高差过大、吊挂钢丝绳的拉力不均、转动轴不水平或三角胶带过紧,应进行相应的调整。
(3)开车4h内,轴承温度渐增,然后保持稳定。最高温度不超过75℃,温升不能超过40℃。
(4)如果开车后有异常噪音或轴承温度急剧升高,应立即停机,检查轴是否转动灵活及润滑是否良好等,待排除故障后再启动。
(5)开车2~4h后停机检查各连接部件有否松动,如果有松动,待紧固后再开车。
(6)试车8h后如无故障,才可对安装工程验收。
