石料筛分机
发布时间:2021/9/2 9:34:09 人气:

石料筛分机就是我们公司生产的振动筛,主要是应用在矿山生产中使用的,在电机的带动下,产生较大的激振力,带动振动筛筛面上物料的运动,做圆形或者是直线运动,后将物料筛分出来,落入终的料仓内。

石料筛分机

石料筛分机

石料筛分机

结构特点

石料筛分机

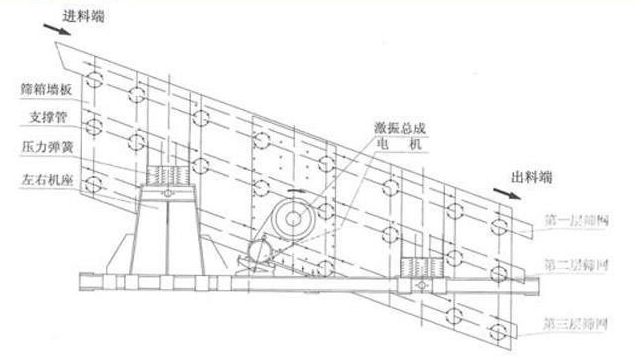

圆振动筛主要由筛箱、筛网、振动器及减振弹簧等组成。振动器安装在筛箱侧板上,并由电动机通过三角皮带带动旋转,产生离心惯性力,迫使筛箱振动。

型号 筛面层数 激振器 倾角(度) 理论重量(kg) 参振质量(kg) 电机功率(kw) 处理能力(t/h)
YKZ2460 1 JF150-6 20 5037 4264 22 200-300
2YKZ2060 2 JF150-6 20 7145 6012 30 150~260
2YKZ2460 2 JF150-6 20 7305 6223 30 200-300
2YKZ2670 2 JF150-6 20 9300 8007 37 300~450
2YKZ3070 2 JF150-6 20 9578 8245 37 400-400
3YKZ2060 3 JF150-6 20 7833 6888 30 250
3YKZ2460 3 JF150-6 20 8054 7855 30 250
3YKZ2270 3 JF200-6 26 10660 9000 45 200-260
3YKZ2670 3 JF200-6 20 11411 10013 45 280-400
3YKZ3070 3 JF200-6 20 12345 10989 45 400-500
4YKZ2060 4 JF200-6 20 10304 9042 45 150-260
4YKZ2270 4 JF200-6 26 12664 10921 45 200-260
4YKZ2460 4 JF200-6 20 10600 9338 45 200-300
4YKZ2670 4 SJ-2*135-6 20 14850 13381 75 280-400
4YKZ3070 4 SJ-2*135-6 20 14903 13926 75 400-500
 工作原理
振动筛分机是将颗粒大小不同的碎散物料群,多次通过均匀布孔的单层或多层筛面,分成若干不同ji别的过程成为筛分。大于筛孔的颗粒留在筛面上,称为该筛面的筛上物,小于筛孔的颗粒透过筛孔,称为该筛面的筛下物。实际的筛分过程是:大量粒度大小不同、粗细混杂的碎散物料进入筛面后,只有一部分颗粒与筛面接触,由于筛箱的振动,筛上物料层被松散,使大颗粒本来就存在的间隙被进一步扩大,小颗粒乘机穿过间隙,转移到下层或运输机上。由于小颗粒间隙小,大颗粒并不能穿过,于是原来杂乱无章排列的颗粒群发生了分离,即按颗粒大小进行了分层,形成了小颗粒在下,粗颗粒居上的排列规则。到达筛面的细颗粒,小于筛孔者透筛,*终实现了粗、细粒分离,完成筛分过程。

石料筛分机
性能特点:
1、由于筛箱振动强烈,减少了物料堵塞筛孔的现象,使筛子具有较高的筛分效率和生产率。
2、构造简单、拆换筛面方便。
3、筛分每吨物料所消耗的电能少。
圆振筛的安装、调试与试运转

石料筛分机
  安装
  1、安装前必须检查零部件情况,不得有损坏或者缺少,设备出厂超过半年的,激振器必须拆开清洗、添加新润滑脂并重新装配。
  2、安装现场要有足够起吊能力的吊装设备。
  3、筛机安装顺序如下:
  (1)检查基础位置尺寸是否正确。
  (2)安装支承装置底座及弹簧。
  (3)筛机主体就位。
  (4)安装电机、联轴器。
  (5)连接电源线。
  调试
  1、检查支承弹簧的压缩量。
  2、检查激振器运动是否灵活无卡阻。
  3、检查筛箱四周、进料斗、排料斗位置是否正确。
  4、检查紧固螺栓是否旋紧,浇灌地脚螺栓。
  5、圆振筛驱动方向定为:站在给料端,顺物料流动方向观察电机的位置,电机位于振动筛右侧为右驱动,位于左侧即为左驱动;需更换驱动方向时,从平衡轮上卸下激振器连接法兰,重新安装到另一侧平衡轮上并紧固。
  6、确保V带张力有充分的调整量,确保两个胶带轮对应的沟槽,在各自平面内一一对应。
