平面直线摇摆筛
发布时间:2022/1/7 16:58:18 人气:
鹏威机械平面直线摇摆筛-直线摇摆筛图片-摇摆筛工作原理结构图,将平面圆周运动和向上抛物运动结合起来,形成非线性三维翻转运动,筛箱和筛面做周期性摇动,物料在筛面上从中心到外缘均匀分散,筛分精度达95%以上,适合500目内精细粉体、不规则物料筛选分级。符合所有精细与超细范围的粉末与微粒状物料,特别适合难以处理的物料。

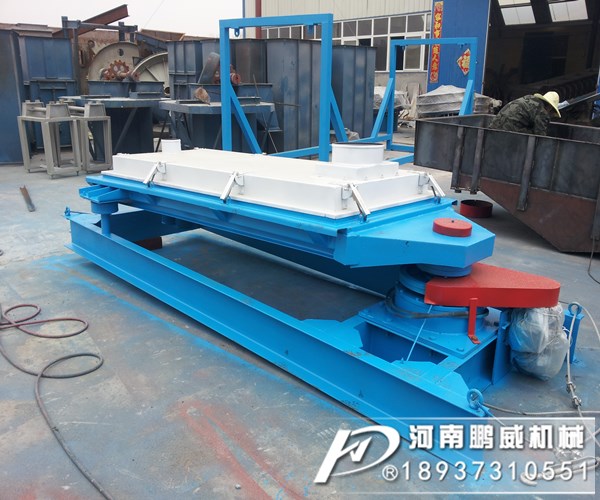

平面直线摇摆筛
摇摆筛结构原理:

圆形摇摆筛基本的回转运动与人工筛分相类似,摇摆筛接通电源后筛体启动,筛箱在振动装置的驱动下作近似圆周运动,此时筛箱带动整个筛面做周期性运动,筛面上的物料随着筛箱在筛网上做定向跳跃式运动,在此过程中,小于筛网孔径的物料落到筛网下层,从下出料口排出,大于筛网孔径的物料从上出料口排出,中间层则从中出料口排出,以此来完成整个筛分工作。

平面直线摇摆筛

圆形摇摆筛主要由进料口、上盖、观察孔、筛框、密封圈、出料口、网架、束环、主枢轴总成、调整块、弹簧、主轴总成、皮带轮、底座、检查孔、电机等部分组成。圆形摇摆筛主要由进料口、上盖、观察孔、筛框、密封圈、出料口、网架、束环、主枢轴总成、调整块、弹簧、主轴总成、皮带轮、底座、检查孔、电机等部分组成。
基本的回转运动与人工筛分相类似;偏心率从25到40mm可调;低速V型皮带驱动从120到360rpm可调;每一种产品的停留时间可以通过摇摆筛的径向角与切向角朝驱动轴线方向进行调整;因此建立水平与抛掷三维翻滚运动,物料从中心到外缘在整个筛面上均匀分散,从而以螺旋运动往轴向传播,细小颗粒从而完成了整个筛分过程;水平与垂直加速度随着粒子的运动而增加,接近筛孔尺寸的颗粒随之成功分离;较大颗粒被运到出口处。出口处由一个可调节的导向装置控制流量,该导向装置是控制物料停留时间的另一个因素;此次过程在每筛层之间重复进行。

平面直线摇摆筛

平面直线摇摆筛

摇摆筛特点:
1、有效模仿人工筛分动作和过程,筛分精度高达90-95%;
2、低频率小负荷工作,筛网使用寿命长久,降低运行及维修成本;
3、可增设多种清网装置(如:弹跳球清洁网面,超声波技术清洁网面等),可有效解决筛面堵塞问题,确保筛分的连续性,全封闭结构,减少对环境的污染;
4、出料口可随意360度旋转,且拆装方便;
5、噪音低,噪音可低至75dBa;
6、与旋振筛、直线筛等传统筛分设备相比,单位面积处理量可达到高达5倍,特别适合难处理的物料
