滚筒无轴筛石筛砂机
发布时间:2021/5/18 11:10:34 人气:

无轴滚筒筛主要有电机、减速机、滚筒装置、机架、密封盖、进出料口组成。工作时电动机经减速机与滚筒装置通过联轴器连接在一起,驱动滚筒装置绕其轴线转动。当物料进入滚筒装置后,由于滚筒装置的倾斜与转动,使筛面上的物料翻转与滚动,使合格物料经滚筒外圆的筛网排出,不合格的物料经滚筒末端排出。无轴滚筒筛滚桶设备歪斜安裝于声卡机架上,选用无管理中心轴总体设计。电动机推动牙齿咬合的传动齿轮与滚桶的大齿轮旋转或是传动链条与滚桶上的传动齿轮牙齿咬合,电动机推动链传动或是滚桶放到二根缓冲托辊上,电动机推动缓冲托辊传动系统。

滚筒无轴筛石筛砂机

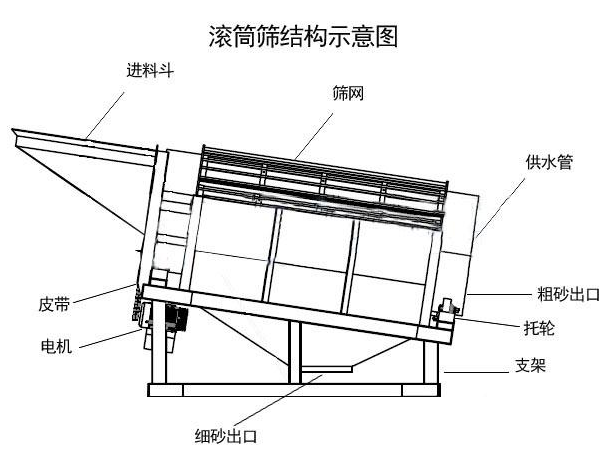

无轴滚筒筛结构结构组成

滚筒无轴筛石筛砂机
    无轴滚筒筛主要由电机、减速机、滚筒装置、机架、密封盖、进出料口组成。整体与地平面成倾斜状态,外部被密封隔离罩所密封(可选密封),以防止污染环境。通过变速减速系统使筛分筒在一定转速下旋转,物料自上而下通过筛分筒得到分离,细料从筛分筒前端下部排出,粗料从筛分筒下端尾部排出。
滚筒无轴筛石筛砂机

滚筒无轴筛石筛砂机

滚筒无轴筛石筛砂机

滚筒无轴筛石筛砂机

滚筒无轴筛石筛砂机
主要特点:
1、滚筒筛分机物料适应性广:回转筛广泛应用于各类物料筛分,无论是劣质煤、煤泥,还是煤烟以及其它类物料,都是顺利进行筛分。
2、滚筒筛进料方式简单多样:我厂研制的回转筛进料口可根据现场实际设计,无论是皮带、漏斗或其它进料方式,不用采取特殊措施,都可以顺畅进料。
3、滚筒筛筛分效率高:设备可设有梳型清筛机构,在筛分过程中,不管进入筛分筒的物料多脏、多杂都可以筛分,从而提高了设备的筛分效率。
4、滚筒筛筛分量大、易于大型化:在相同尺寸下,圆面积比其它型状的面积都大,因此其筛分面积大,使物料能充分接触筛网,因而单位时间内筛分量大。又因其结构简单,布置方便,技术新颖而成熟等特点,易大型化。
5、自身能耗小:我厂研制的回转筛电机功率小,是其它筛型的二分之一到三分之一,处理相同量物料而运行时间仅为其它筛型的二分之一,因此能耗低。
6、工作环境好:整个筛分筒可以用密封隔离罩所密封,除去了筛分循环过程中的粉尘飞扬,块状分溅等现象,避免了对工作环境的污染。
7、设备噪音低:回转筛在运行中,由于回转速度小,并且有密封隔离罩与外界隔离,使噪声无法传递到外部,从而降低了设备噪音。
8、使用寿命长,维修量小:回转筛是由若干个圆环状网组成,其总筛分面积远远大于其它筛型的筛分面积,再加上筛分效率高,设备运行时间短,故而使用寿命较长,易损件少、维护量小。
9、检修方便:设备密封隔离上罩可以拆开,拆开后不影响机器正常运行,并且使得检修非常方便。

型号参数表:

滚筒无轴筛石筛砂机

使用说明书

一)、调试前的准备工作:
1、滚筒筛各部件安装完,检查合格后,可进行试运转。试运转前,应详细检查各部件按图纸所示安装正确,各紧固件牢靠,筛体周围是否有妨碍滚筒筛运行的障碍物;
2、将长方形检修门处于打开位置,并通过手动盘车旋转筛分筒,观察梳型清筛机构有无犯卡、磨擦现象,若有则可通过调整螺栓进行调整;
3、检查各轴承座、变速箱应润滑良好,变速箱油位应适当;
4、电源接头应牢固可靠,绝缘良好,接地正确。
二)、空载试车
1、点动电机控制按钮,检查电机转向应与笼式滚筒筛所示转向一致;
2、启动设备运转4--6小时,观察滚筒筛运行情况,若发现异常声响或其它现象,应及时停机检查,找出原因,排除故障。
试运转4-6小时应检查下列项目:
a、 大轴轴承温度,要求最高温度不超过75℃,温升不超过45℃。
b、 各处紧固螺栓的紧固情况,发现松动应及时拧紧。
三)、投料
1、在筛分机处于运转平稳状态下,启动进料及出料设备,进行投料试车;
2、正常出料后关闭密封隔离罩(正常运行时,密封隔离罩应始终处于关闭位置);
3、检查出料粒径和有无漏料及扬尘情况;
4、运转半小时,对各部件进行仔细检查,发现问题及时处理。
5、工作过程中应经常检查运行情况,若发现运行不正常或有异常声响,应及时停机检查,找出原因,排除故障。
