砂石骨料振动筛分机
发布时间:2021/5/24 12:02:25 人气:

在砂石骨料生产过程中,需要筛分设备将粗、细骨料分类存放,振动筛种类很多,有圆振筛、直线筛等,作为砂石筛分设备比较常用的是圆振筛,型号齐,筛面层数从1-5层不等,处理能力从70-1000吨/时不等,能够满足不同用户的需求,使用范围广泛。

砂石骨料振动筛分机

结构与原理

本筛机主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。 直线振动筛采用双振动电机驱动,当两台振动电机做同步、反缶旋转时,其偏心块所产生的激振力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一合力,因此筛机的运动轨迹为一直线。其两电机轴相对筛面有一倾角,在激振力和物料自重力的合力作用下,物料在筛面上被抛起跳跃式向前作直线运动,从而达到对物料进行筛选和分级的目的。

砂石骨料振动筛分机

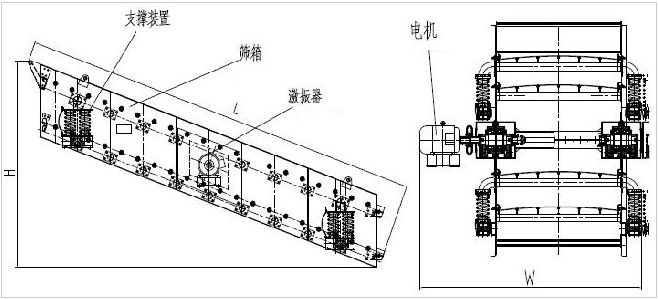

结构
主要由激振器、筛厢、支撑装置、传动装置等部分组成
砂石骨料振动筛分机
激振器——采用单台电机带动筛框的两组激振器产生振动;
筛厢——筛框由筛框、筛板组成,筛框由侧板、槽钢、横梁、加强板等铆接组成,筛板作为物料的直接承载体,采用钢制编织而成;
支撑装置——采用螺旋弹簧支撑,噪音比较低;
传动装置——采用三角带传动,带动偏心块旋转,通过对偏心块数量的调整可改变振动频率;
砂石骨料振动筛分机
技术特点优势:
1、筛面高频池张运动,能够传递给物料50g的加速度,有效解决粘湿物料的筛分,确保筛孔不堵塞。
2、高可靠性的偏心飞轮激振器承载能力大,使用寿命长。
3、高性能池张筛板具有较好的耐磨性和优良的物理性能,具有较长的使用寿命和较好的筛分效果。
4、对煤质波动适应性强,操作成本低。
5、高弹性聚氨酯筛板具有极好的耐磨性,设计使用寿命超过4000小时。筛板采用压入撬出式安装,便于筛板更换维护。
6、低噪音,设计隔振效果97%以上。
7、同等筛分面积的筛分设备,所需电机功率小。
8、筛分效率可达95%以上。

9、激振强度可达50g,可解决粘细物料的筛分。

砂石骨料振动筛分机

砂石骨料振动筛分机

砂石骨料振动筛分机

圆振动筛筛分效率调节
   客户在使用过程中可以通过调节偏心块的数量来调整振幅的大小,同时也可采用改变筛面倾角的方式来控制生产能力和筛分效果。倾角大,则生产能力提高,但是筛分效果相应。反之,则小粒度物料有更多机会向下部移动,然后透过筛孔,筛分效果好,在这里需要提醒大家的是,不允许在筛面上用钢板或其他物体来改变料流方向和速度,否则,筛面会因料流不畅引起卡料现象,严重影响筛分效果。
  由于圆振动筛的发展已经比较成熟,现如今市场上的圆振动筛的结构、工作原理以及应用范围等多方面都比较相似,客户在选择振动筛时更需要注重的是振动筛的质量以及选择的振动筛,避免购买后因质量问题而频繁的更换零件或维修,增加不要的投资费用,同时影响整个生产线的生产进度。
