锅炉煤炭环链提升机

锅炉煤炭环链提升机

文章作者:河南鹏威机械发布时间:2020/11/21 9:37:52浏览次数:

锅炉煤炭环链提升机主要性能与用途:
  锅炉煤炭环链提升机由运行部分(料斗与牵引链条) 、带有传动滚筒的上部区段、带有拉紧滚筒的下部区段、中间机壳、驱动装置、逆止制动装置等组成,适用于向上输送松散密度P<1.5t/m3粉状、粒状和小块状的无磨琢性和半磨琢性散状物料,如煤、砂、焦末、水泥、碎矿石等。本机的特点为快速离心卸料:并采用环链为牵引构件,故不适于输送大块磨琢性及掏取阻力大的物料。被输送物料的温度不得超过60℃,如采用耐热橡胶带时温度不超过200℃。
  本机共有: TH100、TH160、TH250、TH315、TH400、TH00、TH630等7种规格。本机的输送能力为4-238m3/h,高度约在4-40m范围内。为满足各种不同的使用要求,本机备有四种料斗制法: Q型(浅斗) 、H型(弧底斗) 、Zd型(中深斗)Sd型(深斗);传动装置法有左装和右装。

锅炉煤炭环链提升机

锅炉煤炭环链提升机

锅炉煤炭环链提升机工作原理

  锅炉煤炭环链提升机由运动部分(料斗与牵引链条)、带有传动链轮的斗式提升机上部区段、带有拉紧轮的斗式提升机下部区段、斗式提升机中间机壳、斗式提升机驱动装置、斗式提升机逆止制动装置等组成。该斗式提升机的料斗为间断式布置,利用“掏取法”进行装载,“离心投料法”卸料。该斗式提升机的牵引机构是两根环形链条。

锅炉煤炭环链提升机

锅炉煤炭环链提升机

锅炉煤炭环链提升机料斗选择:
1.中斗容为计算斗容,输送量按填充系数0.6计算得出。
2.TH型斗提机料斗用途:
Zh--中深斗:输送湿粘性物料,如糖、湿细沙等。
Sh--深斗:输送重的粉状至小块状物料,如水泥、砂、煤等。
3.HL型斗提机料斗用途:
Q--浅园底料斗:输送潮湿、易结块、难抛出的物料,如湿沙、湿煤等。
S--深园底料斗:输送干燥的、松散的、易抛出的物料,如水泥、煤块、碎石等。
4.张紧力计算:
G=40+0.232·H

式中:Q--输送量(t/h) H--提升高度(mm) G--张紧力(kg)

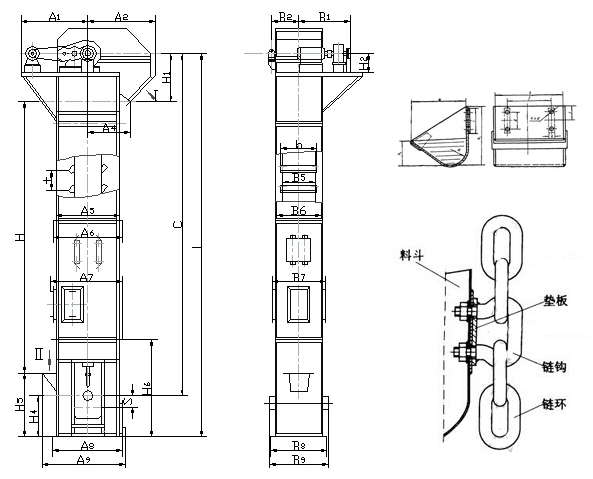

锅炉煤炭环链提升机外形图纸:

锅炉煤炭环链提升机

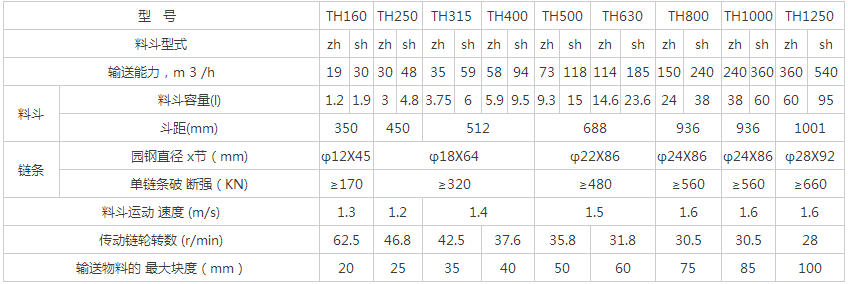

锅炉煤炭环链提升机型号参数表:

锅炉煤炭环链提升机
