链斗输送机

链斗输送机

文章作者:河南奥创机械发布时间:2019/12/18 14:59:25浏览次数:

链斗输送机概述:
    链斗输送机又称为链斗式输送机、链斗输送渣机,链斗输送机是一种利用沿轨道运行的料斗水平或倾斜地输送物料的设备,是板式输送机的替代产品。板式输送机的最大输送机角度不能超过30度。但是链斗式输送机可以制成90度角,这是灵活的,可以制成Z型,C型和其他形式适用于各种粉状和散装散装物料的输送。
链斗输送机概述
链斗输送机结构特点:
1、链斗式输送机传动装置:包括电动机1、减速机,2、液力联轴节,3、和齿形联轴节4等。为了防止输送机停车时发生倒转现象,在减速机低速轴的另一端装有滚柱逆止器。
2、链斗式输送机头部装置:由头部箱体5、箱盖,6、主轴,7、链轮,因链轮易磨损,其分成轮体和齿圈两部分,齿圈由几块扇形齿块,每块齿块用几个螺栓与轮体相联。齿块磨损后仅更换齿块,不用拆下整个链轮和主轴装置。箱盖上法兰可与吸尘管道连接。头部箱体的侧板上装有安装轨道的托架。托架与箱体用螺栓连接,轨道于现场焊接在托架上。
3、链斗式输送机尾部装置:由尾架、尾轮轴、尾部链轮、张紧装置、活动轨道等组成,在尾部装有速度监测控制器。尾部链轮和头部链轮一样由轮体和几块齿块组成,链轮轴两端由一对双列向心球面滚子轴承支承,轴承座装在尾架的导轨上。张紧装置由一对压缩弹簧和两根梯形螺纹的螺杆及其附件组成。弹簧变形量大小和压缩反力用螺母来调节,达到调节链轮对传动链条张紧力。

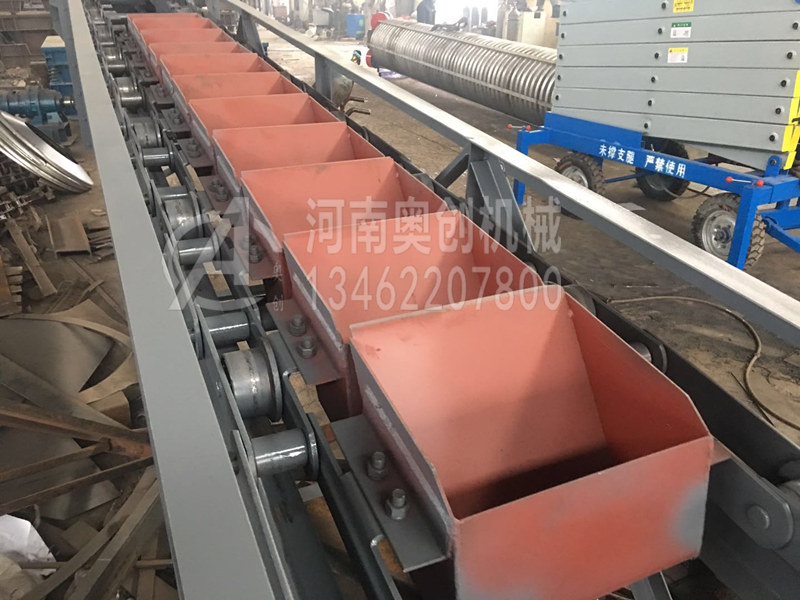

4、料斗间采用鳞板式搭接结构,重叠大,效果好,灰渣不易外漏;斜升段设落渣收集斗,能将头部洒落的炉渣集中收集起来。
5、工艺布置灵活;可架高、地面或地坑布置,可水平或斜升安装,也可水平加斜升安装;
链斗输送机
链斗输送机工作原理:
   链斗输送机由传动装置驱动头部装置中的链轮,牵引装有物料的输送斗沿轨道运行,物料从头部罩壳卸出,从而达到输送物料的目的。在使用中,被输送物料由进料口引入并盛放在料斗内,由链条拖动料斗进行输送,到达头轮时改变方向物料从出料口卸出。在整个物料输送过程中,由于输送速度慢,熟料和料斗之间无相对错动,因此磨损较少,运转故障也较少,而且可从冷却机底部经一段输送到熟料库顶,几乎不产生粉尘。
链斗输送机

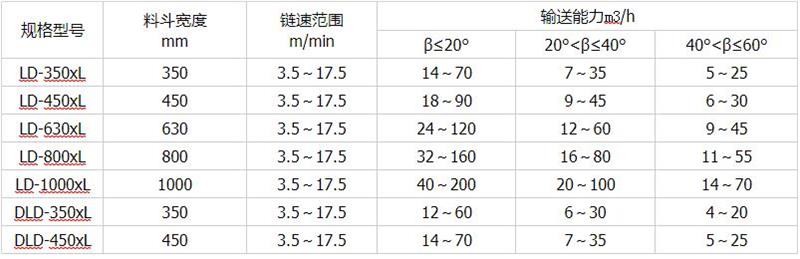

链斗输送机技术规格:

链斗输送机规格
链斗输送机的用途范围:

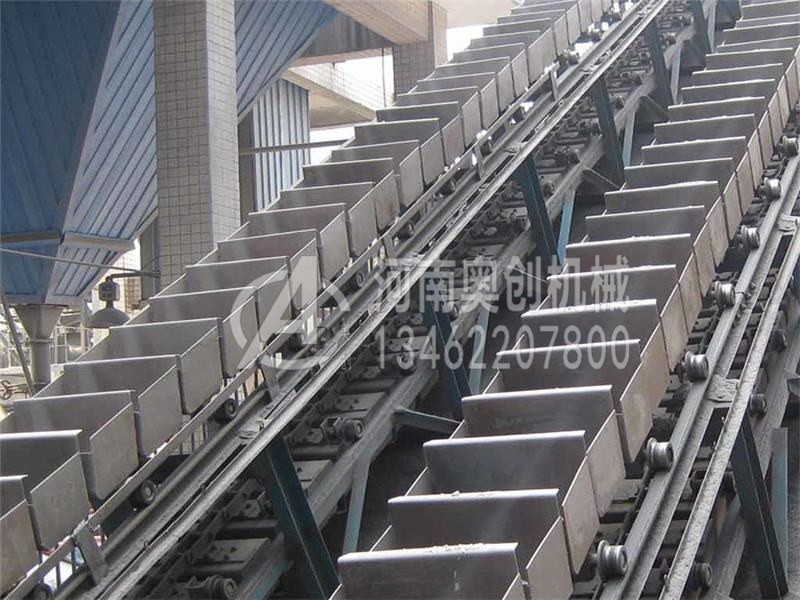

     链斗输送机被广泛应用于电站、铸造、矿山、煤炭、垃圾处理等行业的,可进行各种松散物料的输送;如:锅炉灰渣、水泥熟料、矿渣、焦炭、碎石等,特别适合于运输高温,大容量,尖锐边缘和锋利度的固体物料。

链斗输送机厂家友情提示:请通过正规渠道购买奥创链斗输送机,以保障您的合法权益!
