鳞板机
发布时间:2021/6/12 15:31:40 人气:

鳞板机有叫板式输送机是一种,广泛用于矿山、冶金和水泥等行业,是原料处理或连续生产过程中不可缺少的设备,对输送大块和尖锐的物料尤为适宜。该系列输送机具有结构简单、运行可靠、使用寿命长,安装维修简单等特点,对物料粒度、块状、工作环境 无特殊要求,运送单个物料(件)的重量可达70-120kg,输送机长度可达40-80米且允许25°倾角输送。鳞板输送机可用于沿水平或倾斜方向由储仓向破碎机、输送机或其它工作机械输送各种块状或松散物料。

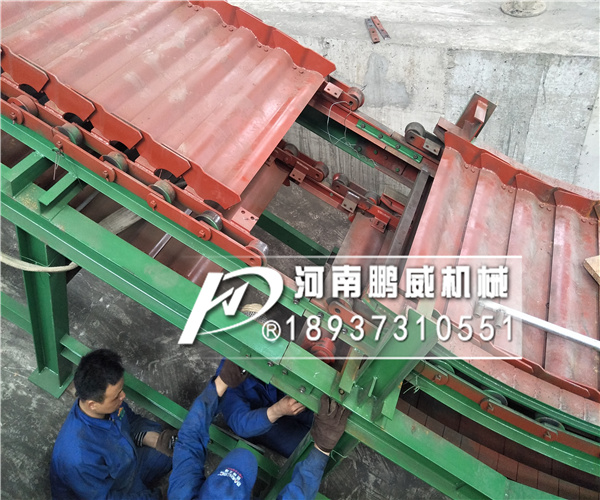

鳞板机

鳞板式输送机性能特点:
1、驱动装置采用垂直轴和硬齿面圆柱齿轮减速机和电器保护装置,具有均匀调速和自动过载保护的特点。
2、中型给料机采用限矩液力联轴器,因而具有机械过载保护功能。
 3、套筒滚子输送链是按ISO1977/I-1976设计制造的。滚子表面经渗碳淬火,耐磨性能好。
 4、链轮采用铸钢和合金钢铸造,并进行齿面硬化处理,耐磨性好,使用寿命长。
5、全部采用了滚动轴承支撑结构,密封和润滑性能好,运行阻力小,便于维修和保养。
6、桁架结构的机架自重轻,钢性好,占地小,便于调节,装拆和运输。
7、整机采用了全封闭防护罩,利于排尘和保护环境。
 8、对倾斜安装的给料机,采用自动逆止运行机构的逆转。

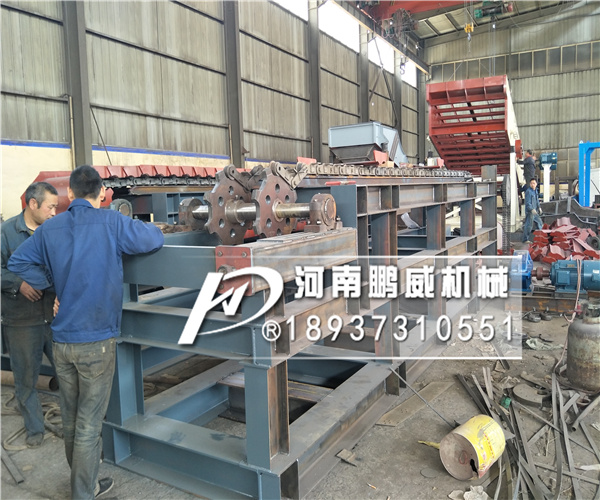

鳞板机

鳞板输送机结构特点
1、用板链为牵引元件,不仅强度大、效率高、工作可靠,且可作为长距离输送(目前输送长度己达1000米),输送能力大,一些裙边式输送机的输送能力达每小时1000t以上; 
  2、牵引链上可装各种结构的附件,以满足对不同物料的不同输送要求,实现各种连续工艺过程。配上移行器后输送线布置灵活,这一性能是其它类型的输送机不可与之比拟的;
  3、与带式输送机相比,承托式输送机可在较大倾角和较小弯曲半径条件下输送物料。板式输送机的倾角可达30°~35°,弯曲半径一般约为3m—5m;
  4、可以输送较高温度物料(600°~700°)。亦可适应较苛刻工况,如笨重的圆木、锐利棱角的矿石及有害化学品等。
  5、适应性强,本机适用于不带粘性的散状物料及粒状,块状物料的输送,尤其适用于块状较大,且具有锋利棱角,灼热的(如水泥熟料等)物料的输送,而且在输送过程中可同时完成冷却,清洗等工艺过程;
  6、整机装置紧凑,安装,调试,维修方便;
  7、链板:结构合理,刚性好,耐冲击性强;
  8、以滚动摩擦代替滑动摩擦,运行阻力低;
  9、适用0°-15°倾角;
  10、输送距离≤30m时,可采用环链及板链做牵引件,输送距离>30m时,为防止滑动,需采用板链做牵引件,在输送距离在30m-50m范围内,如采用环链结构,可采用头尾双驱动,尾部驱动轮使用光轮。

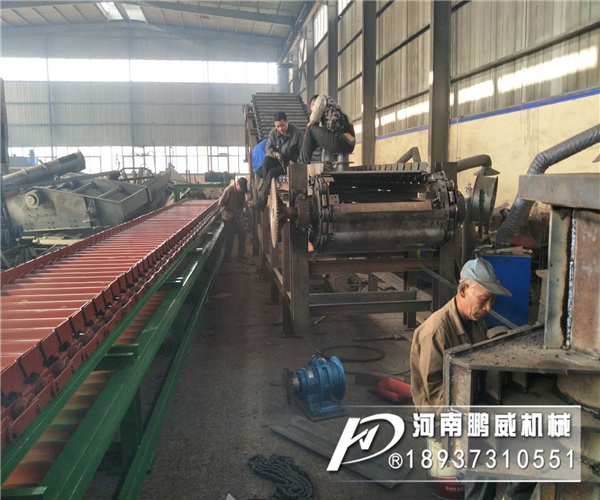

鳞板机

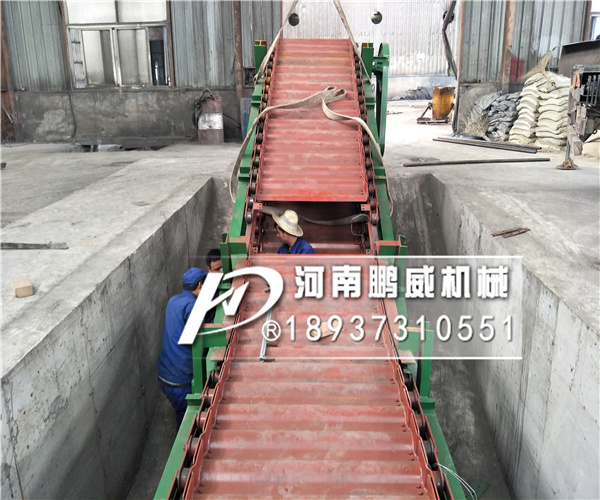

鳞板机


鳞板机

鳞板机

鳞板式输送机(鳞板输送机)有下列优点:
1.适用范围广。除粘性的物料以外,一般的固体散状物料和成件物品均可输送。
2.输送能力大。特别是鳞板式板式输送机的输送能力可高达1000t/h.
3.牵引构件强度高,可以较长距离输送。国内鳞板式输送机的输送长度已达到200m;国外的最大输送长度达1000m以上。
4.输送线路布置灵活。与带式输送机相比,鳞板式输送机可以较大的化解和较小的弯曲半径输送物料,因此有较大的灵活性。其倾角可达30度~35度,弯曲半径通常为5~8m.
5.在输送过程中,同时可进行分类、清洗、干燥、冷却或装配等各种工艺作业。
6.所采用的链条及附件均由专业厂生产,质量得以保证,不但运行平稳可靠,同时可保证一定的使用寿命。
鳞板式输送机(鳞板输送机)有下列缺点:
1.由于鳞板式输送机的所有部件均用金属材料制成,而且其索引链和底板自重大,故材料消耗多,且空载功率大。
2.润滑和维修不便,底板和牵引链的磨损快,且噪声较大。
3.结构较复杂,且自重大,因而造价高。

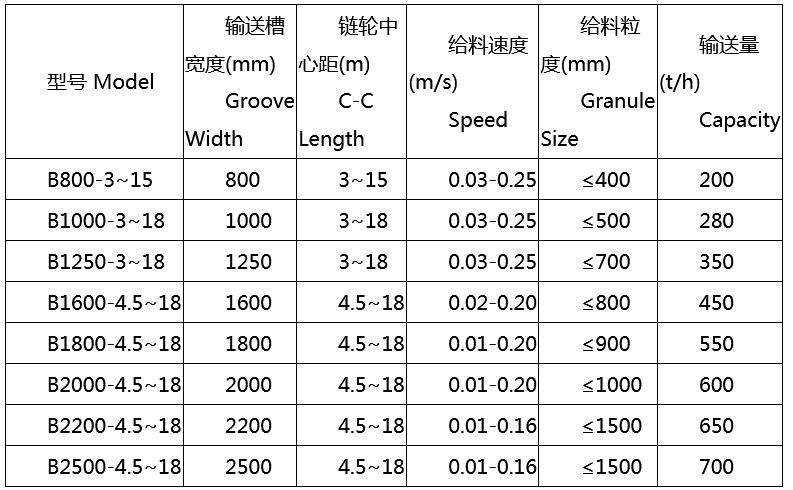

型号参数表

中型板式给料机
