料斗式脱水斗提机主要用于选煤厂选后产品的运输及脱水，安装角度为55°～70°，多为60°，运行速度为0.16～0.27m/s,块煤脱水时间为20～25s,末煤约为40～60s。该设备结构简单，运行 ，使用寿命长，维护费用低。脱水斗式 机主要用于选煤厂配合跳汰机对选后产品（包括中煤和矸石）的 和脱水。捞坑式 机主要用于精煤的初步脱水。
适用于提升洗涤后的中煤、矸石和冷却后的钙镁磷肥，也适用输送洗涤后的其他块状或颗粒状的物料，物料在提升输送过程中，可在重力作用下自行脱水。对于大块物料及水分要求不太严格的产品，如跳汰分选作业的中煤、矸石可用脱水斗式提升机直接作为最终脱水设备。对粒度较细、或脱水不太容易、水分又要求比较严格的产品，脱水斗式提升机可作为初步脱水设备。如粗煤泥回收作业中，捞坑沉淀的煤泥可先经脱水斗式提升机初步脱水，再进一步用脱水筛和离心脱水机作最终脱水。
结构特点
（1）脱水斗式 机的驱动装置包括电动机、减速机、传动链及链轮。电动机和减速器之间用弹性注销联柱器联接，减速器和传动主轴之间用套筒滚子链传动，链条的张紧靠压紧链轮调节，考虑到斗链有可能突然被卡住而发生事故，在从动链轮上装有安全销。驱动装置安装在传动支架上，传动支架焊在头部节段上；
（2）头部组件由传动部件及拉紧装置组成，该组件包括星轮、传动主轴、轴承及顶紧螺杆等。星轮为四(五)方形，轴承座的底部带有燕尾槽，轴承借助螺杆来调节斗链的松紧；
（3）机体由头部节段、中间节段（敞开节段、过渡节段、密封节段）和尾部节段组成，节段均为金属焊接结构，各节段之间用角钢法兰联接。为防止漏水，在联接处垫有5mm厚的橡胶垫。头部节段除设有卸料口外，还有为安装拉紧装置的槽钢，中间节段中用于水下得封闭箱形结构，称为封闭节段：用于水上的U形槽，称为敞开节段：过渡节段用于上述两种节段之间，为了防止斗链下垂，在中间节段内铺设有由角钢和扁钢组成的导轨。尾部节段也为封闭的箱形结构，其上设有喂料口、上排水管、下放水孔和专为检修用得清扫孔；
（4）尾部组件包括尾轮、滚轮、键及轴承。滚轮有两个，均为圆形，其中一个用键固定在轴上，另一个空套在轴上，以补偿两排斗链由于不均匀摩擦与伸长而造成的在总长度上的差异。为防止尾部轴轴颈的磨损，在其上配置了两个可以更换的钢套。轴承的衬套用耐磨铸铁制成，其内缘用特制的胶质密封圈，以防止泥水侵入；

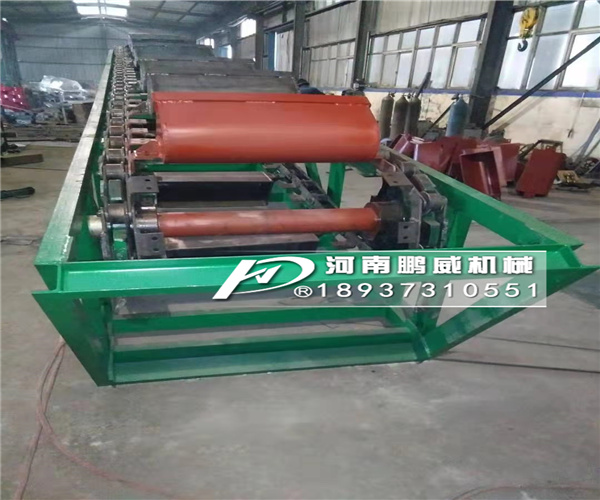

（5）斗链由两条链条和斗子组成。链条为片式牵引链，斗子用钢板制成，斗子上交错排列着脱水用得长孔，并用带榫的沉头螺栓间隔地（间隔一个节距）安装在链条上；
（6）捕捉器的作用是当斗提机断链时，防止斗链抛出及落入机尾部。捕捉器焊接在敞开节段两侧导轨上，上面一对捕捉器安设在离传动轴中心不超过3m处：下面一对捕捉器安设在敞开段和过渡段接邻之间：中间捕捉器之间的距离应不大于5m，并且不等于链条节距的倍数；
（7）头、中间、尾部支架及检查传动系统用得梯子，均为焊接的金属构件，分别支承在楼板及基础上。
捞抗斗式 机分吊式（坑外式）捞抗斗式 机和座式（坑内式）捞抗斗式 机。
捞抗斗式 机的传动装置、头部组件及斗链组件的结构同脱水斗提机的对应组件相同，捞抗斗提机和尾部组件根据使用特点分吊式尾部组件（配吊式尾部漏斗）和座式尾部组件（直接安装在坑内）。
捞抗斗式 机的机体有头部节段、敞开节段、封闭节段、坑内敞开节段和中间支架组成。
型号参数表：
链斗输送机的料斗宽度分别有350mm、450mm、630mm、800mm、 1000mm五个规格，根据不同的运行场合及环境要求，链斗输送机分敞开型、半封闭型和全封闭型三种形式。
|
主要参数 |
L3240 |
L4060 |
L40100 |
L50120 |
L50140 |
|
提升机*大长度，m |
20 |
23 |
26 |
||
|
提升机倾角，（°) |
60--70 |
||||
|
运输物料粒度，mm |
0--100 |
||||
|
斗宽，mm |
400 |
600 |
1000 |
1200 |
1400 |
|
斗子容量，L |
20.8 |
51.9 |
86.5 |
161.7 |
188.6 |
|
斗子间距，mm |
320 |
400 |
500 |
||
|
输送能力，t/h |
15.9-56.9 |
31.8-80.4 |
53-134 |
79.2-200.4 |
92.4-233.7 |
