鳞板输送机
发布时间:2021/5/12 18:43:30 人气:


鳞板输送机机具有结构简单、运行可靠、使用寿命长,安装维修简单等特点,对物料粒度、块状、工作环境无特殊要求,运送单个物料(件)的重量可达70-120kg,输送机长度可达40-80米且允许25°倾角输送。
鳞板机特别适用于大块的、沉重的、灼热的以及腐蚀性的物料,鳞板输送机用于铸造车间灼热铸件的输送并能在输送过程中同时完成清除浇冒口、冷却、干燥、加热、清洗及分类等工艺工程,广泛应用于机械、铸造、冶金、化工、建材、动力、矿山等工业部门。

鳞板输送机

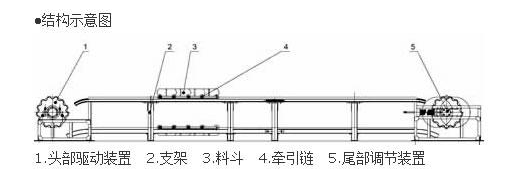

产品结构:

鳞板输送机

结构组成:
  鳞板式输送机由头轮装置、鳞板链条装置、尾轮张紧装置、导料防护装置、机架和驱动装置等构成。

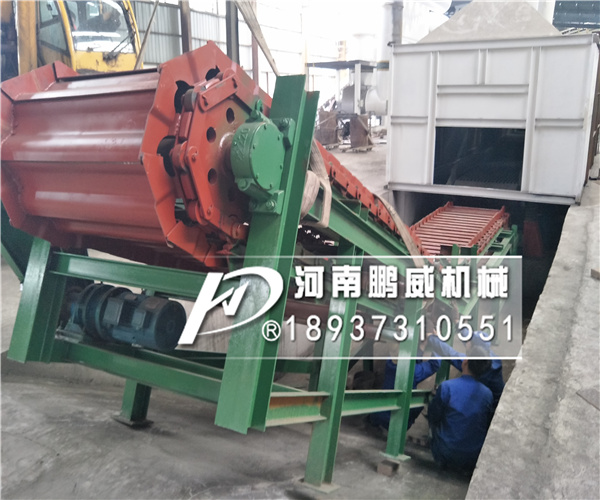

  1、驱动装置:由于鳞板输送机的速度一般不大于0.5m/s,因而鳞板输送机的驱动装置多采用电机、减速器等传动结构,因而它可直接通过十字滑块联轴器与头轮轴连接,使头轮装置结构简化,制造、安装、调整都交容易,成本也较低,且为具有单一速度的单驱动装置。
  2、尾轮张紧装置:该装置采用螺旋张紧装置,由一个尾轮轴、两个尾部链轮和一对张紧螺杆及其它附件组成。张紧链轮(含轮毂)通过双滚动轴承支撑在链轮轴上,可以降低牵引链条绕过链轮时的阻力系数;同时,当多条牵引链节距的累积误差不等而导致的链条不同步时,可以使链轮轮齿和牵引链关节的位置自动得到调整,保证链轮轮齿和牵引链的正确啮合,避免了多根牵引料出现张力不均甚至悬殊,从而提高了牵引链条的整体性能。

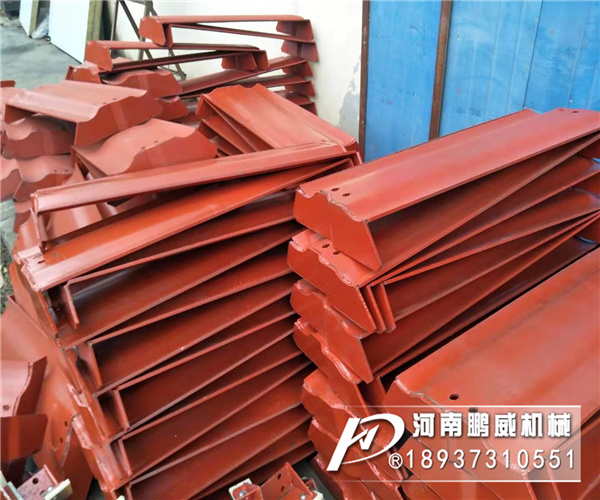

  3、鳞板链条装置:BL鳞板输送机采用的链条是轴端装有滚轮的片式链和冲压链,滚轮装在外链片外侧,滚轮仅支撑底板上的负载,其结构尺寸相应较少,因而阻力系数较小,减小了驱动装置和牵引力负载。链条经调质热处理,承载能力大,抗拉性强;链板关节套筒采用合金钢渗碳淬火、磨削加工,耐磨性高;鳞板料斗:鳞板料斗是鳞板输送机的承载构件,采用厚钢板以模具冲压成型,形状尺寸精度高,累计误差小,鳞板行走不会跑偏。
  4、机架:机架采用标准化生产,不仅规范了生产工艺,同时避免了人工失误造成的误差,提高产品的优良率,节约了成本,提高了经济效益。

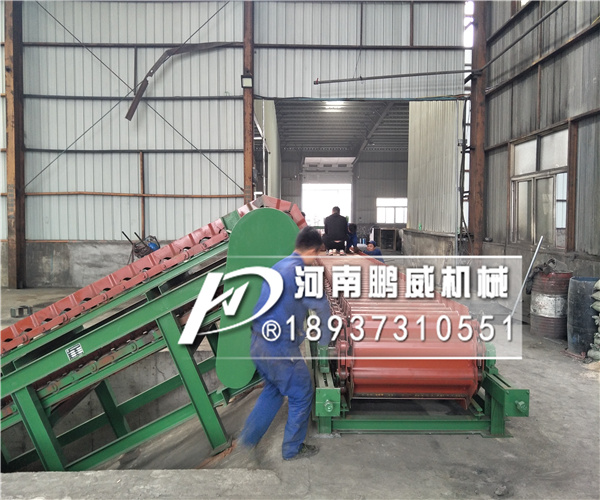

鳞板输送机

鳞板输送机

产品特点:
1、用板链为牵引元件,不仅强度大、效率高、工作可靠,且可作为长距离输送(目前输送长度己达1000米),输送能力大,一些裙边式输送机的输送能力达每小时1000t以上。
2、牵引链上可装各种结构的附件,以满足对不同物料的不同输送要求,实现各种连续工艺过程。配上移行器后输送线布置灵活,这一性能是其它类型的输送机不可与之比拟的。
3、与带式输送机相比,承托式输送机可在较大倾角和较小弯曲半径条件下输送物料。板式输送机的倾角可达30°~35°,弯曲半径一般约为3m—5m。
4、可以输送较高温度物料(600°~700°)。亦可适应较苛刻工况,如笨重的圆木、锐利棱角的矿石及有害化学品等。
5、适用于输送块粒及粉状物料,是水泥厂物料设备更新换代产品,具有运转率高,使用寿命长,安装维修简单等特点。常用于输送散状物料,也适应于锐利灼热物料的输送。

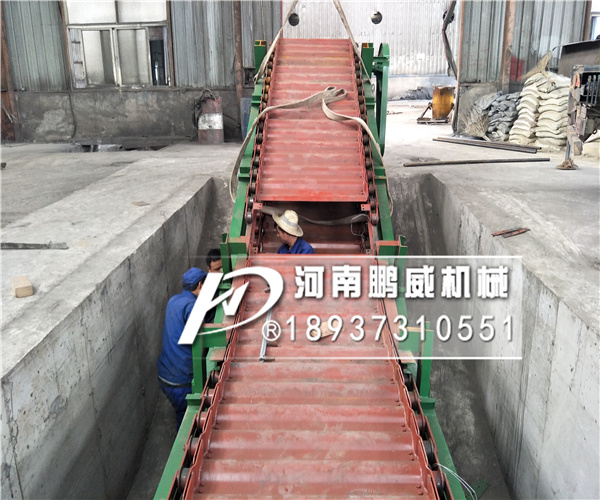

鳞板输送机

鳞板输送机

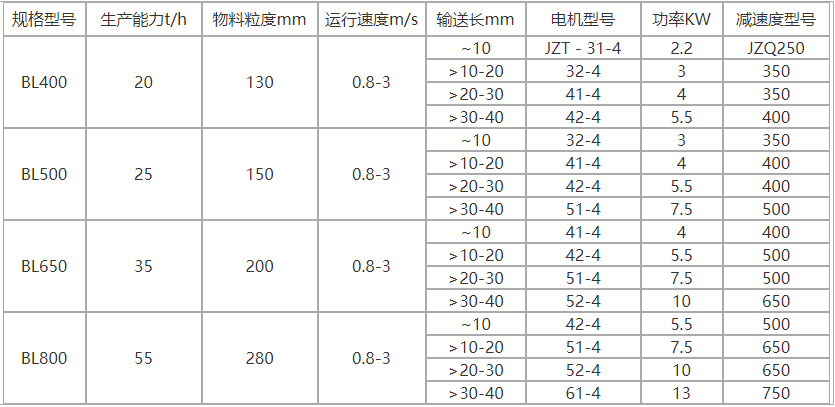

型号参数

鳞板输送机

使用说明书
(A)调试前注意事项:
1)各连接螺栓应拧紧。
2)设备内应无遗留杂物。
3)各运动件的油嘴内加注润滑油,减速器按说明书加注润滑油。
4)电气接线应进行全面检查。
(B)调试时注意事项:
1)设备各系统进行全面检查确认无误后,设备先进行空载调试工作,在故障全部排除后,再作10—20小时的空载跑合试验,最后再进行负荷试验车。
2)主动链轮、尾轮的轮齿与牵引链条,是否在正常啮合状态下工作。如差异甚大,可拧动主动链轮、被动链轮的轴承座螺栓,微微调节主动链轮、被动链轮的中心线位置。
3)调节拉紧装置,使二牵引链的初张力均衡适度,初张力过大时,则增加动力消耗;过小时,则影响链轮和牵引链的正常啮合,增加运行中的不稳定性。
4)检查所有行走的滚轮,是否转动灵活。如有卡轨和滑动等现象,应立即更换或排除故障。
5)运行中,各运动构件如有卡死和强制的机械磨擦等现象,应立即排除。
(C)调试后正常运转时注意事项:
1)操作时应力求均匀加料,给料最大块度应控制在规定范围内。
2)不宜在满载时停车和起动,不能开倒车。
3)应定期检查槽底板及链板的螺栓连接情况,发现有松动现象,应及时处理。
4)牵引链的松紧应适用于度,运行中应勤检查,必要时应调整张紧装置的调节螺杆。
5)减速器在开始运转7—14天后须更换新润滑油,以后可根据情况3—6个月更换一次。
6)各润滑点应及时注入润滑剂。
