TH环链斗式提升机
发布时间:2021/5/19 10:08:32 人气:
环链斗式提升机采用混合式或重力卸料,挖取式装料。牵引件用优质合金钢高度圆环链,适用于输送粉状、粒状及小块状的无磨琢及磨琢性小的物料,如煤、水泥、碎石、砂子、化肥、粮食等
TH环链斗式提升机

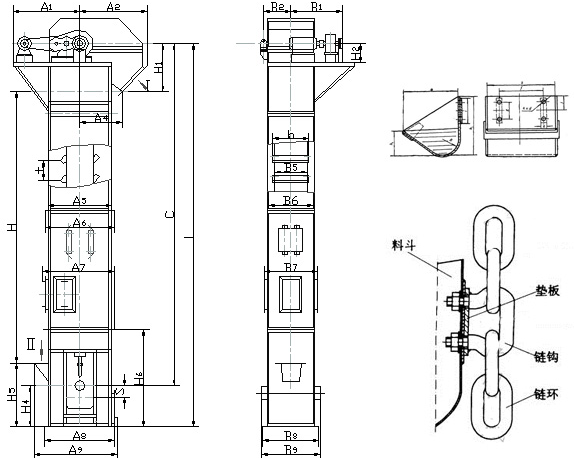

结构

TH环链斗式提升机

TH环链斗式提升机主要由运行部件、牵引件(输送链)、驱动装置、上部装置、中部机壳、下部装置、加料口(入料口)和卸料口(出料口)组成。

TH环链斗式提升机

料斗形式

(TH型)备有二种料斗:ZH型(中深斗)一般适用于输送湿的、易结块、较难抛出的物料,如湿砂、型砂、化肥、碱肥、碱粉等。SH型(深斗)一般适用于输送干燥的、松散易于抛出的物料,如水泥、碎石、煤块等。TH系列环链斗式提升机传动装置有二种形式,分别配有ZJ型减速器和ZQ型减速器。ZJ型轴装减速器直接套装在主轴轴头上,省去了传动平台,联轴器等,使结构紧凑、重量轻、而且内部带有异型辊逆止器,逆止可靠,该减速器噪声低,运转平稳,并随主轴浮动,可消除安装应力。本机*大输送量365m³/h,*大提升高度为50m。

TH环链斗式提升机

TH环链斗式提升机

TH环链斗式提升机

工作原理
TH环链斗式提升机利用牵引机构上的两根环形链条由电动机产生动力通过联轴器将需要的动力传递减速器上,小链轮带大链轮,从而带动整机运动。采用混合式或重力式卸料,掏取式提取物料,把物料从较低位的进料斗随着输送带或链提升到一定高度后被抛洒出去,完成整个提升输送过程。
优势
1、输送量大、运行平稳可靠、采用先进的设计原理和加工方法可无故障时间超过2万小时,最大输送量10-830m3/h,提升高度最大50m。
2、整机机壳分为单、双通道两种结构,机内重锤箱恒力可自动张紧,链轮为可更换轮缘组合式结构,更换简便;使用寿命长,
3、适用松散密度小于1.5t/m,易于掏取的粉状、粒状、小块状的低磨琢性物料。输送物料温度不超过250℃。密封性好、环境污染少。

型号参数表

TH环链斗式提升机

厂家链条安装说明书
正确的安装TH型环链斗式提升机可以保证设备在使用过程中避免发生不必要的一些故障,影响到生产的正常进行,而TH型环链斗式提升机的环链作为设备的牵引件,正确的安装更是关系着整套设备能否正常使用的关键,为了方便运输,斗式提升机的链条在发货的时候都是做成八米一条的长度,整箱装在一起进行打包。到达提升机工作现场的时候再进行装配链接。
在发货的时候,链条的两个连接端都是被销子固定的,在链条装配链接之前需要先把一根链条的销子卸掉。
为了防止在拆卸销子的时候链条会变形,都会提前装上一块垫片。垫片多数是使用钢管加工,在加上垫片之后,可以使用手锤或者是链条拆装器进行拆卸销子。销子拆掉之后使用手锤和拆装器把链条的两端进行连接,上号销子。
在提升机料条连接的时候需要把链条装在链轮上,一条条的进行安装。链条都连接安装完毕了,再进行料斗的安装。
提升机料斗是在有三个门的壳体上安装的,安装时装上螺栓和平垫,使用的力气要均匀,也不能拧的太近了。
