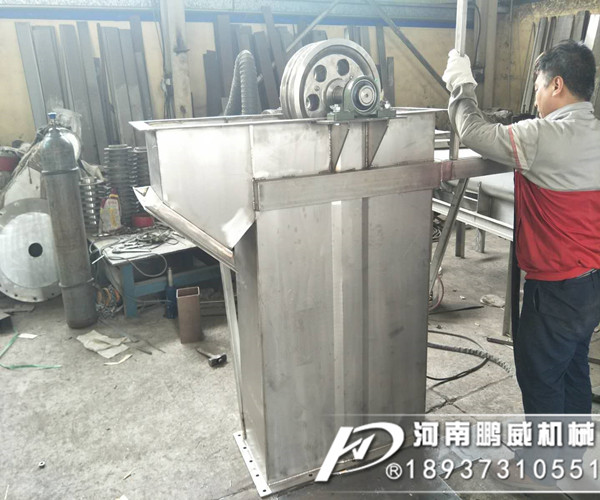

TH系列斗式提升机具有输送量大，提升高度高，运行平稳可靠，寿命长显著优点提升机适用于各种粉末状、细粒和粗粒物粒的垂直输送。可根据客户的物料不同来选择提升机的材料针对食品和化工材料像：应饲料、面粉、食品化工等行业我们可以用316不锈钢材质或者304等材质。环链斗式提升机一般输送高度 高可达80米。

性能优点

1.驱动功率小,采用流入式喂料、诱导式卸料、大容量的料斗密集型布置.在物料提升时几乎无回料和挖料现象,因此无效功率少。
2.提升范围广,这类提升机对物料的种类、特性要求少,不但能提升一般粉状、小颗粒状物料,而且可提升磨琢性较大的物料.密封性好,环境污染少。
3.运行可靠性好,先进的设计原理和加工方法,保证了整机运行的可靠性,无故障时间超过2万小时。提升高度高.提升机运行平稳,因此可达到较高的提升高度。
4.使用寿命长,提升机的喂料采取流入式,无需用斗挖料,材料之间很少发生挤压和碰撞现象。本机在设计时保证物料在喂料、卸料时少有撒落,减少了机械磨损。

结构图

链条斗式提升机主要由上部壳体、驱动链轮、驱动装置、出料装置和逆止器组成。

驱动装置：一般为Y系列电机配能带逆止器的减速机，如ZLY、ZSY、DCY（DCYK）、ZJY等硬齿面减速机。在电机功率超过18.5KW以上时，一般都配有液力偶合器，使起动更平稳。
驱动链轮：链条的驱动主要是依靠压紧链轮来调节；
逆止器：防止提升机承载过重

TH型圆环链斗式提升机系列产品有两种料斗形式：
   ZH型（中深斗）一般使用于输送湿的，一结块，较难抛出的物料， 如湿砂、型砂、化肥、碱粉等。
   SH型（深斗）一般使用于输送干燥的、松散易于抛出的物料，如水泥、碎石、煤块、等。
  本机传动装置有二种形式，分别配有ZJ型减速器和ZQ型减速器。ZJ型轴装减速器直接套装在主轴轴头上，省去了传动平台，联轴器等，使结构紧凑、重量轻、而且内部带有异型辊逆止器，逆止可靠，该减速器噪声低，运转平稳，并随主轴浮动，可消除安装应力。本机最大输送量365m3/h,最大提升高度为50m。

TH圆环链斗式提升机技术参数表

提升机型号规格		TH160		TH200		TH250
料斗形式		ZH	SH	ZH	SH	ZH	SH
输送量（100%）米3/时		15.77	24.97	17.87	28.6	31.43	48.19
料斗	（料斗容积盛水）升	1.2	1.9	1.5	2.4	3.0	4.6
	料斗间距（毫米）	500
链条	圆钢直径节距（毫米）	14*50
	单条破断载荷千牛顿）	≥190
传动链轮转速（转/分）		69.71		63.22		44.11
输送物料最大块度（毫米）		20		25		30
