ZW系列卧式振动电机

ZW系列卧式振动电机

文章作者:河南奥创机械发布时间:2020/10/9 15:02:04浏览次数:

ZW系列卧式振动电机是振动筛行业最为常用的激振里之一的振动源,主要是使用在铸造、电力、建材、化工、粮食、医药等行业,是各类振动输送、筛分、干燥、光饰、粉磨、破碎设备的理想动力源。

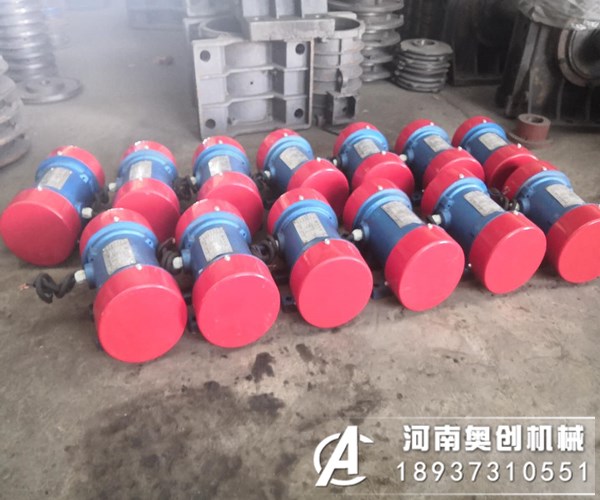

ZW系列卧式振动电机
ZW系列卧式振动电机使用条件
环境温度:≤40℃     海拔:不超过1000M
绝缘等级:B级        工作方式:连续
电压:380V             安装方式:任意方向
频率:50Hz             激振力调节范围:0-激振力
注:(1)使用地区海拔如超过1000米,海拔每增,高100米,温度应降低0.5℃。

(2)主机激振力功率值应不超过铭牌的规定,否则应降低功率使用。

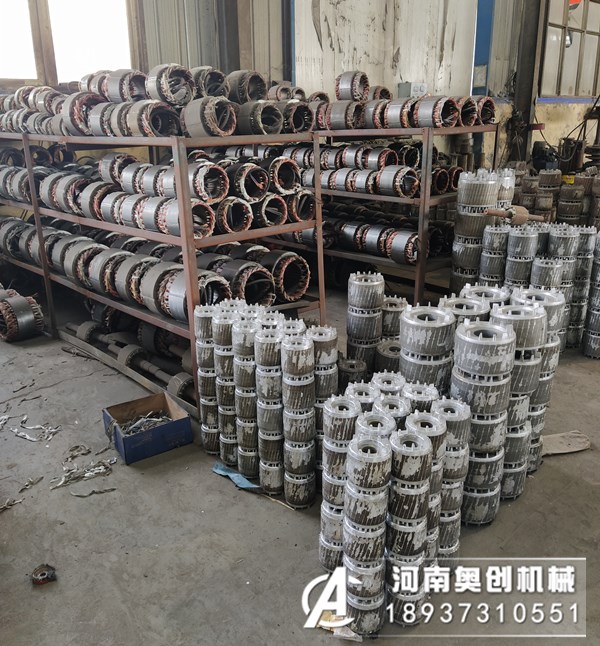

ZW系列卧式振动电机

ZW系列卧式振动电机主要结构

1.防护盖    2外油封盖     3外轴承盖    4轴承座    5注油孔    6机壳      7定子         8转子轴      9内油封盖  10内轴承盖11轴承     12固定偏心块  13调节偏心块 14轴用卡簧

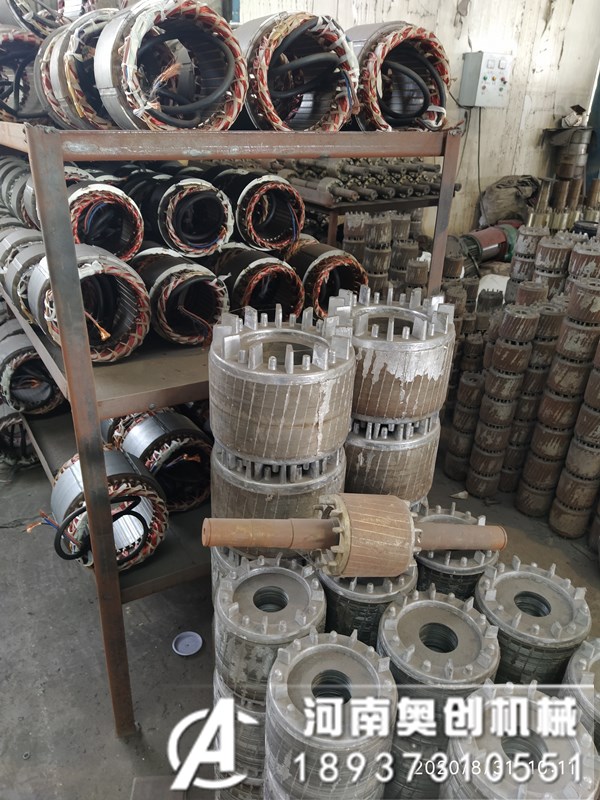

ZW系列卧式振动电机

ZW系列卧式振动电机使用特点
1.结构简单、维修方便、振动平稳、噪音低。
2.激振力可以非常简单的进行无级调节。
3.可以单台或多台组合使用,完成各中作业要求。
4.规格齐全、形式多样,可满足各类振动机械的工作需要。
5.全封闭结构,可在各类粉尘(无防爆要求)、潮湿等恶劣环境下可靠工作。
6.经特殊设计可用于不同的电压、频率、绝缘和防护等级
7.质保期一年。

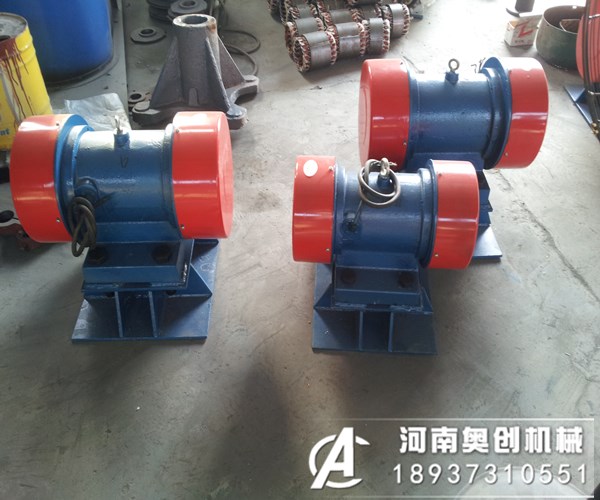

ZW系列卧式振动电机
ZW系列卧式振动电机技术参数
1、绝缘等级:B/F
2、防护等级:IP55
3、电源电压:220/380/420V
4、电源频率:50Hz
5、相级:3相

6、工作方式:连续

ZW系列卧式振动电机

ZW系列卧式振动电机工作原理
(1)本机由特殊设计的电机外加激振重锤组成,在电机旋转时,重锤产生激振力通过电机传递给振动机械。
(2)特制电机部分的定,转子装配结构具有很强的机械速度,能承受很大的振动加速度,另外,由于轴承传递全部激振力,所以轴承规格也较大。
(3)本机采用四块扇形偏心块作激振力重锤,两端各两块,调节两端激振重锤的夹角可以改变激振力。
ZW系列卧式振动电机安装
(1)本系列产品安装可分为水平,倾斜,垂直等任意方向。

(2)对卧式振动电机应需倾斜或垂直安装时,机壳上右箭头标识的应按箭头方向一端向上安装,机壳上无箭头标识的可随意安装。
