仿人工摇摆式筛分机

仿人工摇摆式筛分机

文章作者:河南鹏威机械发布时间:2021/4/30 14:53:12浏览次数:

仿人工摇摆筛是一款仿人工筛选的低频旋振筛,其原理是:瞬时运动为沿径向的位移和以此位移为轴的圆周运动的合成(螺旋动)。即可调节偏心距的激振器产生了非线性三维运动,物料也产生同样的近似手动作业的运动,从而达到筛分之目的,再配合筛分附件可得到更加理想的筛分效果;适合于圆球状、圆柱状、片状、乃至不规则形状易堵网且需要精密筛分的物料。

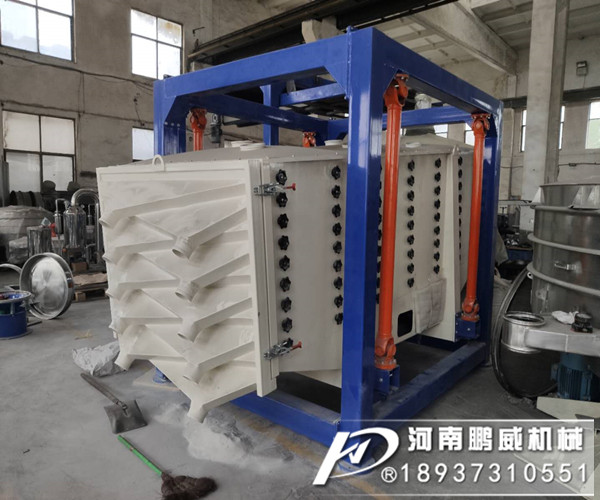

仿人工摇摆式筛分机
产品优势
1.该设备采用全密闭结构,粉尘不飞扬并能将作业时的噪声降到很低,符合环保要求。
2.振动电机采用进口普通电机做传动源,引进德国技术,传动方式仿人工式筛分。
3.方形摇摆筛采用柔和的摇摆形式进行筛分,可有效保护物料颗粒的原状不被破坏,特别适用于易燃易爆易静电的物料,比如毛料物质。
4.组合圆周、椭圆、直线三种运动方式,筛分效果好,适合多种物料筛分,筛分精度高,可以多层筛分和分级除杂,可以不同客户的要求。
5.采用先进钢丝绳吊挂式结构,保证了设备的运行更加平衡。
6.该设备配备了自动张紧和自动清洁的筛网安装系统使筛网的利用率更高,使用寿命更长更换筛网工序更加简便快捷。

工作原理
      方形摇摆筛的筛面是水平或微倾斜布置的,一般倾斜的角度为0到5度之间,当筛机正常启动后,筛箱就会在惯性力的作用下作前后往复式运动,并带动着筛面作周期性摇摆,物物料从中心到外缘在整个筛面上均匀分散,作平面回旋式运动,由此小于筛面孔径的物料通过筛孔落到下物被成功分离排出,而较大颗粒的物料连续翻滚作跳跃式运动被运送到出口处,出口处是一个可调节的导向装置,可有效控制物料的流量大小,并能控制物料在筛面上的停留时间,到此从而完成筛分工作。
 仿人工摇摆式筛分机
产品结构组成
      方形摇摆筛主要是由筛箱、驱动装置、筛架、支撑架和减振装置等组件构成。
      筛箱包括筛框、筛网、筛格、弹簧卡和弹跳球等组件,其中,筛框上安装有上、下两层筛网,筛网通过设置在筛格周边上的弹簧卡张紧在筛格上,弹跳球设置在筛格的方格内;
      驱动装置包括驱动器、电动机、锁紧套、锁紧圆螺母、止动垫圈和锥套等组件,其中,锥套固定在筛框上,驱动器的驱动轴设置在锥套内并通过锁紧套来连接固定其位置。本实用新型精细筛分机与现有筛分机相比具有结构先进实用、性能稳定可靠、安装调试方便、制造费用低等优点。

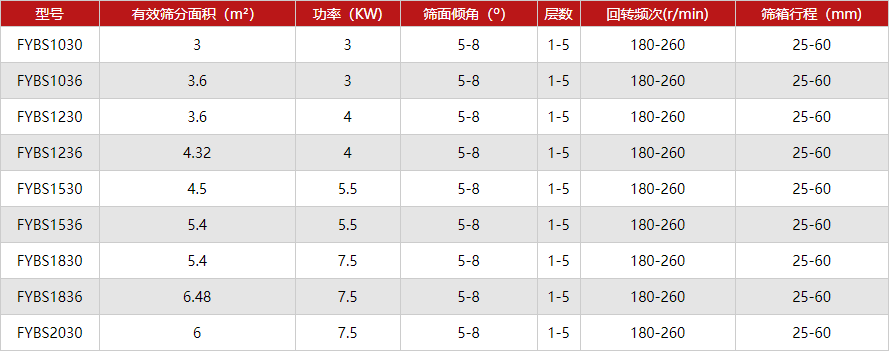

型号参数表:

仿人工摇摆式筛分机
