单层矿用振动筛

单层矿用振动筛

文章作者:河南鹏威机械发布时间:2021/5/11 16:30:33浏览次数:

单层矿用振动筛是一层筛网两个出料口因此也可以叫一层振动筛。是利用振动电机或普通电机外拖动或自振源驱动,使筛体沿激振力方向作周期性往复振动,物料在筛面上沿直线方向作抛物线运动,从而达到筛分目的。主要用于矿山、冶金、煤炭、电力、建材、耐火材料等行业大块状物料及中小颗粒物料的筛分,如:矿石、矿粉、矿渣、石英矿、焦炭、石油焦、铁矿石、海砂矿、河沙等。

矿用振动筛特点
1、筛分处理能力大,筛分效率高:矿用振动筛每小时产量在50-300吨/时之间。
2、多层分级:单层或多层筛网设计,分级效果好。
3、不易堵孔:采用弹簧钢编织筛网或冲孔筛板,使用寿命长,不易堵孔
4、使用寿命长:筛体侧板与所有连接梁均使用环槽铆钉连接,筛框整体强度,刚度高,使用寿命长。
5、维护简便:筛网有较大的安装倾角,拼块组装筛板,拆装方便,便于维护。

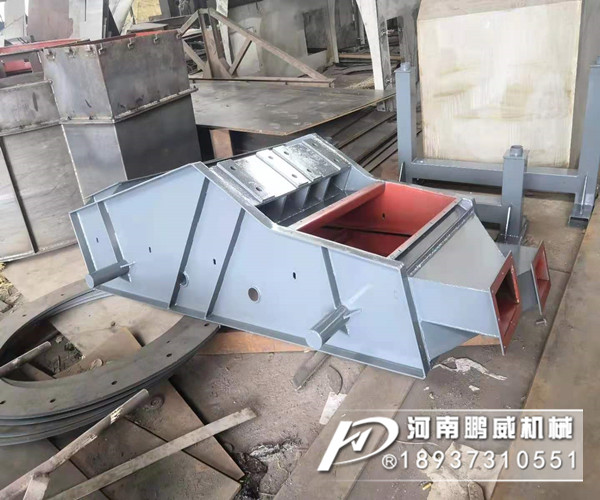

单层矿用振动筛

结构
1、筛箱:它由几块不同厚度的钢板焊接而成,其强度和刚度是筛选机的关键部件。
2、筛框:由松木或木材制成,弯曲量小,用于保持筛面平整,符合正常筛分分级。
3、筛网:有低碳钢、黄铜、青铜、不锈钢丝等几种筛网。
4、电机底座:安装激振器,使用前用连接螺丝拧紧,特点是在新筛机试用前三天反复紧固,避免松动造成事故。
5、减振弹簧:避免振动力传递到地面,它支撑着筛箱的全部重量,弹簧垂直于地面。
6、支架:由四根立柱和两根槽钢组成,支撑筛箱。安装时,立柱与地面垂直,两根立柱下的槽钢应相互平行。
单层矿用振动筛
工作原理
矿用振动筛由激振器产生的激振力通过筛箱传递给筛箱内的筛面上,因激振器产生的激振力为纵向力,迫使筛箱带动筛面作纵向前后位移,在一定条件下,筛面上的物料因受激振力作用而被向前抛起,落下时小于筛孔的物料则透筛落到下层,物料在筛面上的运动轨迹为抛物运动,由于这样周而复始的物料运动,物料从入料端落入筛箱后,迅速前进、松散、透筛,完成筛分作业。

矿用振动筛选型说明
1、矿用振动筛筛板规格
编织筛网:表面光滑、耐腐蚀、耐磨损。
冲孔筛网:耐磨、耐高温、抗震、抗拉,可根据筛选物料定制不同形状孔。
聚氨酯筛网:使用寿命长、耐磨、耐湿性能好、承载能力大。
条缝网:易渗透、耐磨、耐腐蚀,网丝断面为梯形,缝隙上窄下宽。
2、矿用振动筛电机转向
矿用振动筛维护和检修的目的是了解振动筛的全面状况,矿用振动筛并以修理和更换损坏、磨损的零部件的方法恢复筛子的工作能力。振动筛其内容包括日常维护、定期检查和修理。
电机转向指的是在一台振动筛设备上,如果使用两台电机的话,此两台振动电机的方向应是相反方向,如果两台电机是相对转向的话,处理的物料量是比较小的,但是振幅比较大、振动频率是比较高的,如果两台电机是同向转向的话,处理物料的量是比较大的、振幅是比较小的、振动频率是比较低的,可以根据具体的生产要求来进行调节振动电机的转向。
