TZD振动电机

TZD振动电机

文章作者:河南鹏威机械发布时间:2017/3/24 11:10:01浏览次数:

TZD振动电机

TZD振动电机是各类振动机械的通用激振源。广泛应用于电力、建材、粮食、煤炭、矿山、冶金、化工、轻工、铸造、铁道、水泥、港口等行业的振动给料机,振动输送机、振动烘干机、振动选矿机、振动落砂机、振动节分机及料仓的振动防堵塞机构等。

TZD振动电机工作原理:

振动电机是动力源与振动源结合为一体的激振源,振动电机是在转子轴两端各安装一组可调偏心块,利用轴及偏心块高速旋转产生的离心力得到激振力。

TZD系列振动电机主要特点:

1.规格齐全,能满足各类振动机械的工作需要。
2.激振动力与功率配合得当,振动力大,机体重量轻,体积小,机械噪音低。
3.因为振动电机是强阻型振动而不是共振,所以有稳定的振幅。
4.只须调整偏心块的夹角,就可无级调整激振力和振幅。
5.维护保养简单,由于不像电磁式那样使用弹簧,因此类似间隙调整,重量调整等维修工作可以免除,仅需要定期维修轴承。
6.振动频率范围大。电磁式激振器的振动频率是固定的,一般等于电源步率,而振动电机的振动频率可通过调整转速的办法进行大范围的调整,并且能按照不同的通途任意选择振动频率和振幅。
7.受电源波动的影响小,电磁式激振器会由于电压变化而引起激振力发生大的变化,但振动电机中,这种变化就非常小。

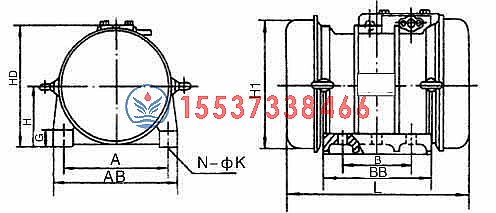

TZD振动电机示意图

TZD型振动电机

TZD振动电机的技术参数表

TZDC振动电机技术参数
振动电机型号 最大激振力(N) 转速 (Rpm) 额定功率(Kw) 额定电流(A) 安装尺寸(mm) 外形尺寸(mm) 重量(Kg)
A B G N ΦK AB BB HD L H H1
TZD-11-2C 1500 2900 0.15 0.5 180 135 20 4 11 214 178 196 354 85 165 19
TZD12-2CA 2500 2900 0.25 0.75 180 150 20 4 13 214 178 196 354 85 165 23
TZD12-4CA 2500 1450 0.1 0.3 180 150 20 4 13 214 178 196 354 85 165 27
TZD21-2C 5000 2900 0.4 1.14 220 176 20 4 15 260 206 218 393 95 185 37
TZD21-4C 5000 1450 0.2 0.6 220 176 20 4 15 260 206 218 417 95 185 42
TZD21-6C 5000 960 0.75 2.3 220 176 20 4 15 260 206 218 521 95 185 48
TZD31-2C 8000 2900 0.75 2.5 236 179 25 4 19 290 225 276 441 140 228 54
TZD31-4CA 8000 1450 0.4 1.5 236 179 25 4 19 290 225 276 464 140 224 65
TZD31-6C 10000 960 0.75 2.3 236 179 25 4 19 290 225 276 476 140 264 80
TZD41-2C 16000 2900 1.5 2.3 270 224 30 6 21 340 300 350 620 170 203 91
TZD41-4C 16000 1450 0.75 2.1 270 224 30 6 21 340 300 350 616 170 269 127
TZD41-6C 20000 960 1.5 3.9 270 224 30 6 21 340 300 350 602 170 318 155
TZD51-4C 32000 1450 1.5 3.5 340 230 40 6 31 420 310 400 650 190 307 188
TZD51-6C 30000 960 2.2 5.5 340 230 40 6 31 420 310 400 650 190 363 217
TZD51-8C 30000 750 2.2 6.1 340 230 40 6 31 420 310 400 650 190 363 245
TZD52-6C 40000 960 3 6.3 340 230 40 6 31 420 310 400 650 190 363 234
TZD61-4C 50000 1450 2.2 5 390 222 50 6 37 480 344 455 710 225 353 300
TZD61-6C 50000 960 3.7 9.1 390 222 50 6 37 480 344 455 710 225 423 303
TZD61-8C 50000 750 3.7 9.1 390 222 50 6 37 480 344 455 748 225 423 350
TZD71-6C 75000 960 5.5 15 440 248 50 6 37 520 400 502 770 240 466 450
TZD72-6C 90000 960 5.5 15 440 248 50 6 37 520 400 502 770 240 466 470
TZD71-8C 75000 750 5.5 11.6 440 248 50 6 37 520 400 502 770 240 466 500
TZD81-6C 125000 960 10 25 480 360 65 6 43 620 530 560 1078 280 544 810
TZD81-8C 125000 750 10 24.2 480 360 65 6 43 620 530 560 1078 280 544 830
