侧振式直线振动筛

侧振式直线振动筛

文章作者:河南鹏威机械发布时间:2020/10/30 10:46:06浏览次数:

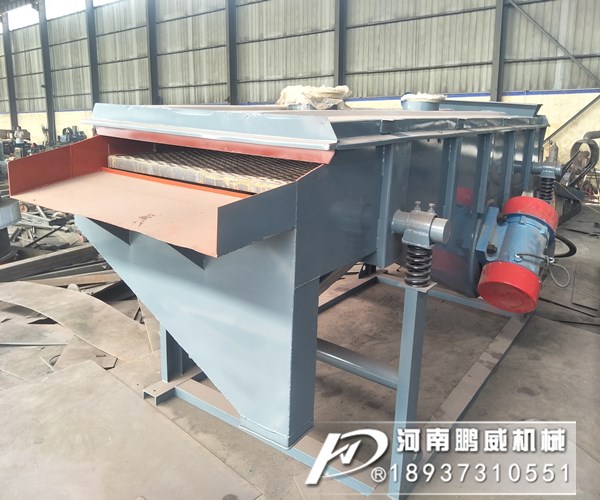

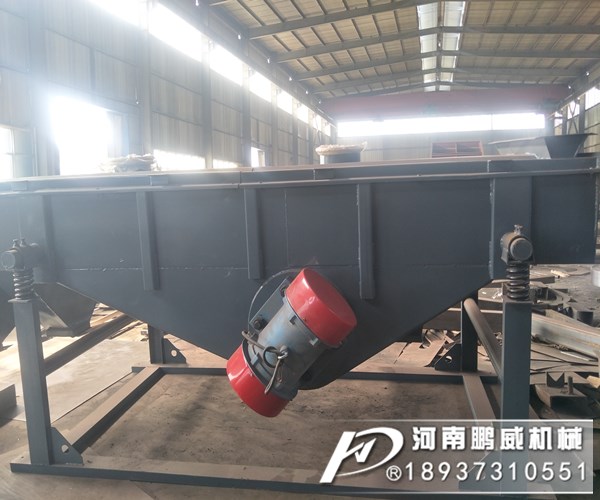

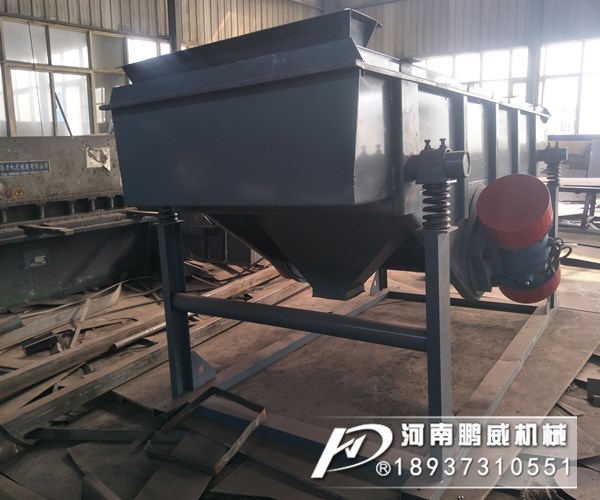

侧振式直线振动筛产品介绍:

  侧振式直线振动筛也叫侧挂式直线振动筛,振动电机安装在箱体两侧,这种安装方式也是直线振动筛设备振动电机较为采用的方法。通常在客户对设备的整体高度有限制,但又对设备的宽度没有限制的情况下使用。当材料加工需求出料口离地有一定的限制,但是直线筛的高度是一定的时候。可以采取这种安装方式。

侧振式直线振动筛

侧振式直线振动筛
侧振式直线振动筛工作原理:
  侧振式直线振动筛工作原理和其它直线振动筛一样为双振动电机驱动,利用振动电机激振的原理工作。当两台电机作同步、反向旋转时,其偏心块所产生的振动力在平行于电机轴线的方向相互抵消,在振动力和物料自重力的联合作用下,使物料在筛面上被抛起跳跃式向前作直线运动,以合理匹配筛网达到筛分的目的。
侧振式直线振动筛

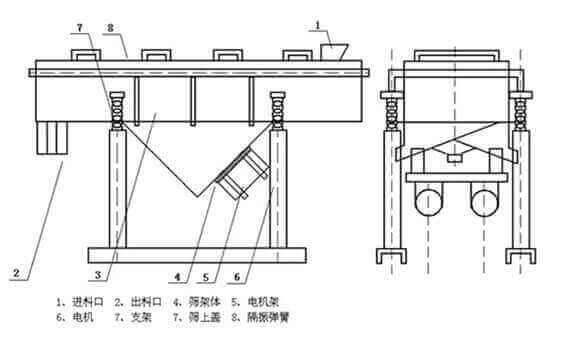

侧振式直线振动筛结构:

侧振式直线振动筛

本筛机主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。
1、筛箱:由数种厚度不同的钢板焊制而成,具有一定的强度和刚度,是筛机的主要组成部分。
2、筛框:由松木或变形量较小的木材制成,主要用来保持筛网平整,达到正常筛分。
3、筛网:有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。
4、振动电机(使用与维修方法详见振动电机使用说明书)。
5、电机台座:安装振动电机,使用前连接螺钉必须拧紧,特别是新筛机试用前三天、必须反复紧固,以免松动造成事故。
6、减振弹簧:阻止振动传给地面,同时支持筛箱的全部重量,安装时,弹簧必须垂直与地面。

7、支架:由四个支柱和两个槽钢组成,支持着筛箱,安装时支柱必须垂直与地面,两支柱下面的槽钢应相互平行。

侧振式直线振动筛

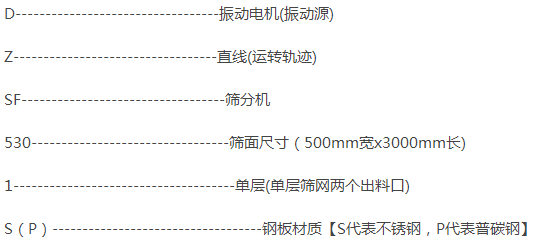

侧振式直线振动筛型号定义:

侧振式直线振动筛

侧振式直线振动筛运行轨迹:

侧振式直线振动筛是双振动电机驱动。当两台振动电机做同步、反缶旋转时,其偏心块所产生的激振力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一合力,因此筛机的运动轨迹为一直线。两电机轴相对筛面有一倾角,在激振力和物料自重力的合力作用下,物料在筛面上被抛起跳跃式向前作直线运动,从而达到对物料进行筛选和分级的目的。直线筛适用于粒度在0.074-5mm、含水量小于70%、无粘性的各种干式粉状物料的筛分。最大给料粒度不大于10mm。

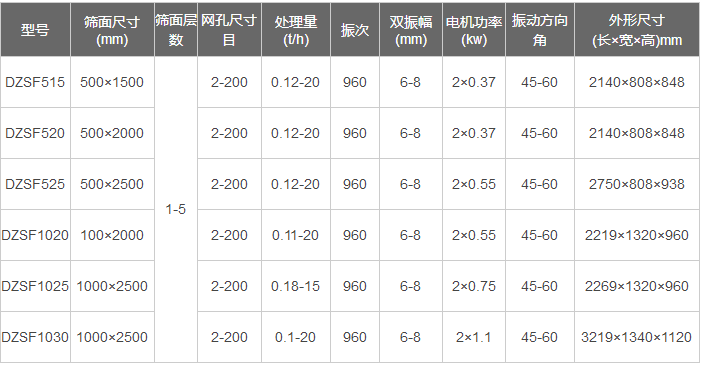

侧振式直线振动筛型号技术参数表:

侧振式直线振动筛
