不锈钢方形摇摆筛

不锈钢方形摇摆筛

文章作者:河南鹏威机械发布时间:2020/11/21 13:54:29浏览次数:

不锈钢方形摇摆筛是针对特殊物料专门选择的材质与普钢方形摇摆筛结构以及原理是一样的,在材质上面做了优化。方型摇摆筛是一种具有高精度大产量的筛分设备,它具有自清网效果佳,筛网利用率高寿命长,密封效果好。广泛用于化工及新材料、冶金、金属粉末、矿物粉末、食品、盐、糖、磨料、饲料等行业。 通过方型回旋筛将激振器发生的回旋运动,传至筛面,从而使物料在筛机前部迅速分散,从而达到筛分之目的。

不锈钢方形摇摆筛

不锈钢方形摇摆筛

不锈钢方形摇摆筛

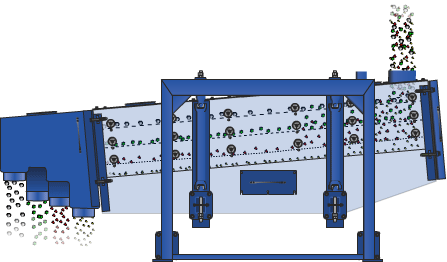

运行工作原理:
从筛机摇动体即筛箱运动轨迹来看,方型回旋筛又称往复筛,其驱动装置所产生的振动力是一绕定轴、方向呈一定规律变化的惯性力,其本质是由偏心轮绕定轴转动所形成的往复惯性力。根据摇摆筛的结构特点及工作原理,其筛面一般为水平或微倾斜布置(倾斜角度为0°~5°)。回旋筛的工作原理为,筛机起动后,筛机摇动体即筛箱在惯性力的作用下作前后往复运动,筛箱带动筛面作周期性摇动,从而使筛面上的物料随筛箱一同作平面回旋式运动,其间,小于筛面孔径的物料通过筛孔落到下层,成为筛下物,大于筛面孔径的物料经连续翻滚跳跃运动后从排料口排出,完成筛分工作。

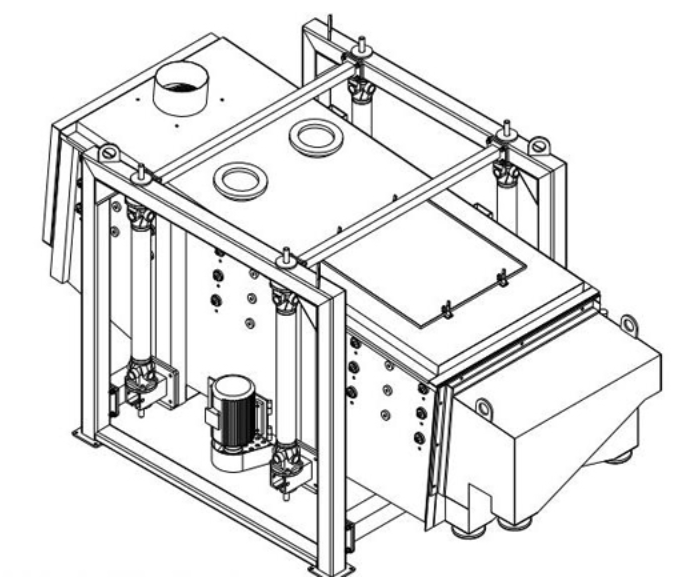

产品结构组成

不锈钢方形摇摆筛
      方形摇摆筛主要是由筛箱、驱动装置、筛架、支撑架和减振装置等组件构成。
      筛箱包括筛框、筛网、筛格、弹簧卡和弹跳球等组件,其中,筛框上安装有上、下两层筛网,筛网通过设置在筛格周边上的弹簧卡张紧在筛格上,弹跳球设置在筛格的方格内;
      驱动装置包括驱动器、电动机、锁紧套、锁紧圆螺母、止动垫圈和锥套等组件,其中,锥套固定在筛框上,驱动器的驱动轴设置在锥套内并通过锁紧套来连接固定其位置。本实用新型精细筛分机与现有筛分机相比具有结构先进实用、性能稳定可靠、安装调试方便、制造费用低等优点。
不锈钢方形摇摆筛
产品优势
1.该设备采用全密闭结构,粉尘不飞扬并能将作业时的噪声降到很低,符合环保要求。
2.振动电机采用进口普通电机做传动源,引进德国技术,传动方式仿人工式筛分。
3.方形摇摆筛采用柔和的摇摆形式进行筛分,可有效保护物料颗粒的原状不被破坏,特别适用于易燃易爆易静电的物料,比如毛料物质。
4.组合圆周、椭圆、直线三种运动方式,筛分效果好,适合多种物料筛分,筛分精度高,可以多层筛分和分级除杂,可以不同客户的要求。
5.采用先进钢丝绳吊挂式结构,保证了设备的运行更加平衡。
6.该设备配备了自动张紧和自动清洁的筛网安装系统使筛网的利用率更高,使用寿命更长更换筛网工序更加简便快捷。

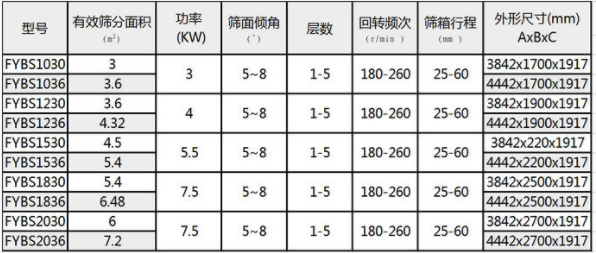

型号参数表:

不锈钢方形摇摆筛

购买方形摇摆筛注意事项

1.产量是确定一件设备是否合格的基础。 设备的产量和屏幕表面的直径。 筛面直径越大,产量越高,所以选购时请根据生产要求合理选择;
2.筛分精度是决定所生产产品的质量,筛分精度和筛面有效筛分面积与电机功率有关,因此请在选择时提供详细的生产要求;
3.材料特性筛分设备中使用的不同材料也不同。 常用材料可分为Q235碳钢和304不锈钢。 如果生产材料有腐蚀或高卫生要求,请使用不锈钢材料,相应的价格会略高;
4.电机功率决定了产量和筛分精度。 电机功率可在一定范围内调节。 电机的激振力越强,电机激振力越强产量和筛分精度就会越高。 但是,应该注意的是,调整应在电机的公差范围内,不然容易出现震裂筛框和筛网的问题;
5.清网装置的合理选择是确保筛分精度和产量的另一个重要保障,常用清网装置有弹跳球清网装置和超声波清网装置,对于200目以下物料可以选用弹跳球进行清网,如物料目数过高是就需要使用超声波清网装置;
6.减震弹簧作为连接筛框与底座的配件不仅起到连接作用还能起到减轻共振、缓冲的作用,常用的振动弹簧材质为钢簧,根据设备型号不同还有复合弹簧和橡胶弹簧;
7.密封条可起到密封和缓冲上下筛框的作用。 现在常用的是硅胶胶条,密封条的规格也不同。 因此,购买时请根据屏幕框架的直径购买;
8.电机安装位置是否合理,可以确定设备的高度和安装位置,选择时可根据安装位置选择;

9.作为直接接触材料的网格质量与产量和筛分精度直接相关。筛网丝经的粗细关系筛分精度和产量,所以在选购时请注意这点;
