DZSF直线振动筛

DZSF直线振动筛

文章作者:河南鹏威机械发布时间:2017/12/23 10:50:50浏览次数:

方解石粉直线筛|陶粒砂直线筛|石英砂直线筛|直线振动筛厂家13462207800

DZSF直线振动筛概述:

     DZSF直线振动筛(直线筛)是一种常用的封闭式振动筛分设备,该系列直线振动筛是利用振动电机激振的原理,使物料在筛面上作跳跃式直线运动,物料从给料机均匀地进入筛分机的进料口,通过多层筛网产生数种规格的筛上物、筛下物、分别从各自的出口排出。

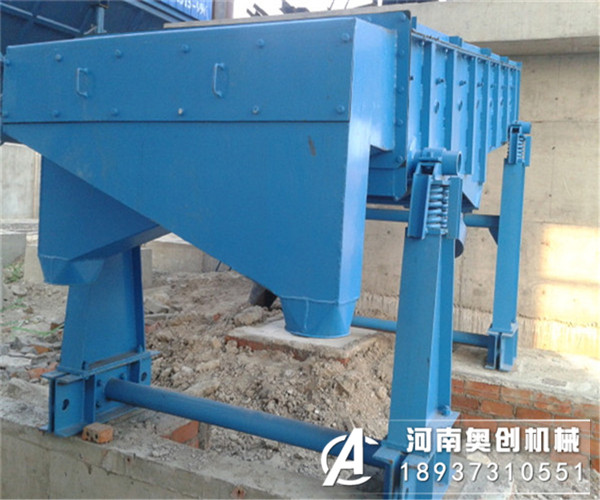

DZSF直线振动筛


     DZSF系列直线振动筛简称直线筛,是一种用双振动电机驱动的通用型振动筛分设备。装备的两台振动电机做同步、反缶旋转时,其偏心块所产生的激振力在平行于电机轴线的方向的合力相互抵消,而在垂直于电机轴的方向的合力在偏心块同向时达到较大,因此该系列振动筛的运动轨迹为一直线。两电机轴相对筛面有一倾角,在激振力和物料自重力的合力作用下,物料在筛面上被抛起跳跃式向前作直线运动,从而达到对物料进行筛选和分级的目的。
     DZSF系列直线振动筛适用于粒度在0.074-5mm,含水量小于70%、无粘性的各种干式粉状物料的筛分,较大给料粒度 一般不大于10mm。 该系列振动筛也可以进行液体的过滤筛分作业,多用于污水处理,亦可以用于较大颗粒的煤粉类物料的筛分,在进行较大物料处理时,筛体厚度需加厚,电机功率需加大,换装冲孔筛板作为筛网等。详细情况,请咨询我公司技术人员。

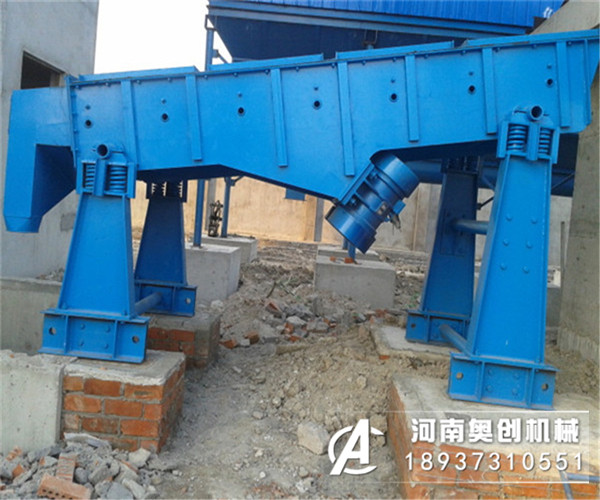

DZSF直线振动筛

DZSF直线振动筛(直线筛)工作原理:
   DZSF系列直线振动筛采用双振动电机驱动,当两台振动电机做同步、反缶旋转时,其偏心块所产生的激振力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一合力,因此筛机的运动轨迹为一直线。其两电机轴相对筛面有一倾角,在激振力和物料自重力的合力作用下,物料在筛面上被抛起跳跃式向前作直线运动,从而达到对物料进行筛选和分级的目的。 可用于流水线中实现自动化作业。具有能耗低、效率高、结构简单、易维修、全封闭结构无粉尘溢散的特点。筛分目数325目,可筛分出7种不同粒度的物料。

DZSF直线振动筛
DZSF直线振动筛(直线筛)主要特点:
   DZSF系列直线振动筛具有体积小、结构简单合理、筛分精度高、全封闭无污染、低噪音、低能耗、维修方便、保养简单、筛网寿命长等优点。可单层或多层使用,最多可达到五层,筛框一般为木制结构,若筛孔较大,产量较高时筛框可制成钢质结构,若筛分腐蚀性物料,与物料接触部分采用不锈钢制作。电机安装方式可分为下振式和侧振式,减振器安装方式可分为座式和吊挂式。另我公司还可以根据用户需要进行特殊设计制造。

DZSF直线振动筛(直线筛)适用行业:
   DZSF型直线振动筛适用于0.74-10mm,含水小于7%,无粘性物料的任何干式物料的筛分。主要用于磨料磨具原料、化工、塑料、医药、树脂粉、陶瓷原料、冶金、建材、粮食、化肥等行业中的干式粉状、细颗粒状或细微粉物料的筛分。
DZSF直线振动筛(直线筛)技术参数:

型号 DZSF-520 DZSF-525 DZSF-530 DZSF-1020 DZSF-1025 DZSF-1030
公称尺寸(mm) 500×2000 500×2500 500×3000 1000×2000 1000×2500 1000×3000
物料粒度(mm) 0.074--10 0.074--10 0.074--10 0.074--10 0.074--10 0.074--10
振次(次/分) 960 960 960 960 960 960
筛面倾角 0°-7° 0°-7° 0°-7° 0°-7° 0°-7° 0°-7°
振幅 3—4.5 3—4.5 3—4.5 3—4.5 3—4.5 3—4.5
层数 1--6 1--6 1--6 1--6 1--6 1--6
功率(kw) 2×(0.4-0.75) 2×(0.4-0.75) 2×(0.4-0.75) 2×(0.4-1.1) 2×(0.4-1.1) 2×(0.4-1.5)
直线振动筛(直线筛)产品结构以及各部分功能说明:

本筛机主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。
1、筛箱:由数种厚度不同的钢板焊制而成,具有一定的强度和刚度,是筛机的主要组成部分。
2、筛框:由松木或变形量较小的木材制成,主要用来保持筛网平整,达到正常筛分。
3、筛网:有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。
4、振动电机(使用与维修方法详见振动电机使用说明书)。
5、电机台座:安装振动电机,使用前连接螺钉必须拧紧,特别是新筛机试用前三天、必须反复紧固,以免松动造成事故。
6、减振弹簧:阻止振动传给地面,同时支持筛箱的全部重量,安装时,弹簧必须垂直与地面。
7、支架:由四个支柱和两个槽钢组成,支持着筛箱,安装时支柱必须垂直与地面,两支柱下面的槽钢应相互平行。
直线振动筛(直线筛)产品使用与维修指导:
1、本机应装设电气保护装置。
2、本机运行初期,每天至少检查地脚螺栓一次,防止松动。
3、当电机旋转方向不符合要求时,调整电源相序即可。
4、电机应保证润滑良好,每运行二周左右补充锂基润滑脂(ZL-3)一次,加油时,通过油杯加入适量锂基润滑脂。当采用密封轴承时,电机没有安装油杯。
5、本机累计运行1500小时后,应检查轴承,若有严重损伤时应立即更换。
6、本机停置较长时间后再次使用时,应测量绝缘电阻,用于500伏兆欧表测量,应大于0.5兆欧。
直线振动筛(直线筛)产品日常保养:
1、启动前:
(1)检查粗网及细网有无破损
(2)检查运输支撑是否拆除。
2、启动时:
(1)注意有无异常杂音
(2)电流是否稳定
(3)振动有无异状
3、使用后:每次使用完毕即清理干净.
直线振动筛(直线筛)产品定期保养:
定期的检查粗网,细网和弹簧有无疲劳及破损,机身各部位是否因振动而产生损坏,需添加润滑油的部位必须加油润滑。
DZSF系列直线振动筛(直线筛)产品制作材质分别为:普钢、不锈钢二种材质,具体型号及参数请参照直线筛技术参数表中的数据,选型及报价请联系我们的工作人员,另外,我公司还可以根据客户要求制作各种型号的规格的直线振动筛,比如:粮食直线筛,葵花籽直线筛,轻型直线筛等特殊行业专用直线筛。
