直线精密摇摆筛

直线精密摇摆筛

文章作者:河南鹏威机械发布时间:2018/1/2 9:16:38浏览次数:

直线精密摇摆筛价格,直线精密摇摆筛型号,直线精密摇摆筛图纸,摇摆筛厂家

直线精密摇摆筛概述:

     单纯追求筛分精度会牺牲产量为代价,而追求大产量又会使得精度下降,直线精密摇摆筛是针对上述问题而专门设计的一种具有高精度大产量的高效筛分设备,它广泛用于化工、冶金、有色金属、非有色金属、食品、磨料等行业。
   通过方型精密摇摆筛将振动器发生振动加摇摆运动,传至筛面,从而使物料在筛机前部迅速分散,从而达到高效筛分之目的。

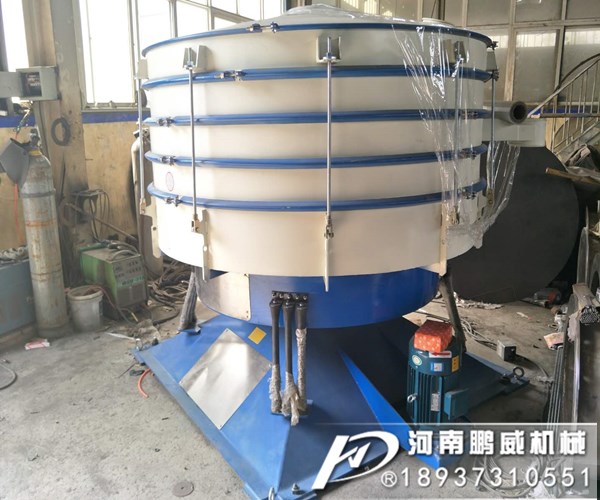

直线精密摇摆筛

特点:
  (1) 自清网效果极佳
  (2) 筛网利用率高而寿命长
  (3) 密封效果好

适用行业:
  化工(化肥、树脂、三聚氰胺、纯碱等)
  食品(淀粉、食盐、砂糖、奶粉等)
  冶金、非有色金属、有色金属、磁性材料等

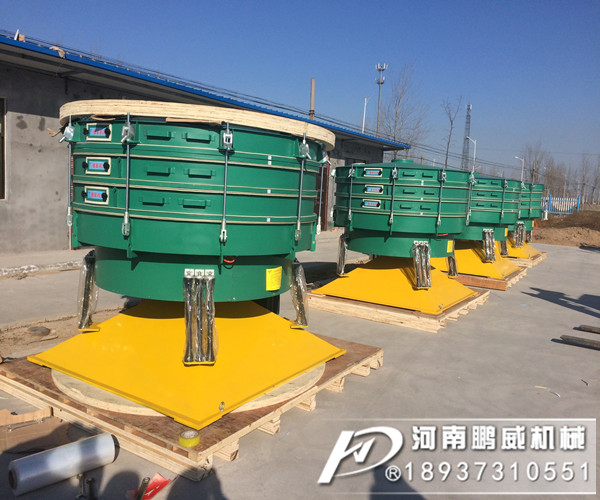

直线精密摇摆筛

工作原理:
  从筛机摇动体即筛箱运动轨迹来看,直线摇摆筛又称往复筛,其驱动装置所产生的振动力是一绕定轴、方向呈一定规律变化的惯性力,其本质是由偏心轮绕定轴转动所形成的往复惯性力。根据摇摆筛的结构特点及工作原理,其筛面一般为水平或微倾斜布置(倾斜角度为0°~5°)。摇摆筛的工作原理为:筛机启动后,筛机摇动体即筛箱在惯性力的作用下作前后往复运动,筛箱带动筛面作周期性摇动,从而使筛面上的物料随筛箱一同作定向跳跃式运动,期间,小于筛面孔径的物理通过筛孔落到下层,成为筛下物,大于筛面孔径的物料经连续翻滚跳跃运动后从排料口排出,最终完成筛分工作。
  从WZYBSZ直线摇摆筛的结构和工作原理可以看出,其传动机构偏心轮距物料运动轨迹及物料在筛面上的滞留时间有至关重要的影响,也即对筛机处理能力和筛分效率有相反的影响,有鉴于此,在实际筛分作业中,我们可以根据具体情况和需要,在生产能力和筛分效率两方面有所取舍。

技术参数:

型号

有效筛分面积

()

功率

kW

筛面倾角

(°)

层数

回转频次(r/min)

筛箱行程

(mm)

WZYBS1030

3

3

58

1-5

180-260

25-60

WZYBS1036

3.6

WZYBS1230

3.6

4

58

1-5

180-260

25-60

WZYBS1236

4.32

WZYBS1530

4.5

5.5

58

1-5

180-260

25-60

WZYBS1536

5.4

WZYBS1830

5.4

7.5

58

1-5

180-260

25-60

WZYBS1836

6.48

WZYBS2030

6

7.5

58

1-5

180-260

25-60












同样或相近的配置,WZYBS型摇摆筛比一般惯性振动筛有更高的处理能力和筛分效率,其本质是,该机型可人为的控制物料在筛面上的运动轨迹和滞留时间,即在有限空间,由于物料的运动轨迹为速度和加速度均为变化非线性曲线,所以,物料与筛面有更多接触机滤,当然也就增加了透筛率。
