超声波检验筛

超声波检验筛

文章作者:河南鹏威机械发布时间:2017/3/13 23:12:24浏览次数:

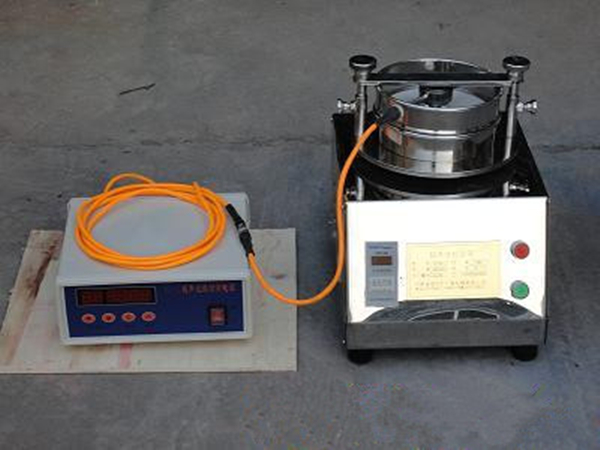

超声波检验筛



超声波检验筛简介 :

      超声波检验筛(超声波试验筛、超声波检查筛)是奥创机械技术人员在AC-300J标准试验筛的基础上研发的高科技微细粉分级设备,检验精度更高更准确,是当前实验室在做微细粉分样筛选时网孔堵塞的最有效的解决仪器。可广泛应用于制药、冶金、化工、选矿、食品等行业的实验室,具有筛分过滤精度高、网孔不堵塞等特点,真正解决了因团聚、静电、强吸附性卡堵网孔等实验室筛分难题,是国内筛分行业的一项重大技术突破。

      超声波试验筛是300J标准型超声波试验筛的简称,又称作为超声波检验筛(检查筛)、超声波分析筛,广泛应用于磨料、地堪、冶金、药典、冶金、化工、医药、粉粒、建材、国防、地质等部门的科研生产、试验室、质检室以及高等院校试验室对颗粒状、粉状物料的粒度结构、液态类固体物含量及杂物量的精确筛分、过滤、检测,也常被清华大学、厦门大学、中南大学、中科大、中磨公司、白鸽集团、金渠集团、重庆雅马哈、正大集团、西门子(上海)、重庆煤科院、郑州烟草研究院等等单位研究使用。





超声波检验筛



       超声波试验筛由超声波振动电源、AC-300试验筛(主机)、J200型试验筛框,高频连接线、连接器以及时间继电器组成。超声波振动电源产生的高频电振荡由振荡器转换成高频正弦形式的振荡波,振荡器将振荡波均匀传输至筛面。筛网上的物料在做低频三次元振动的同时,叠加上超声波振动,既可防止网孔堵塞,又可提高筛分产量和质量。

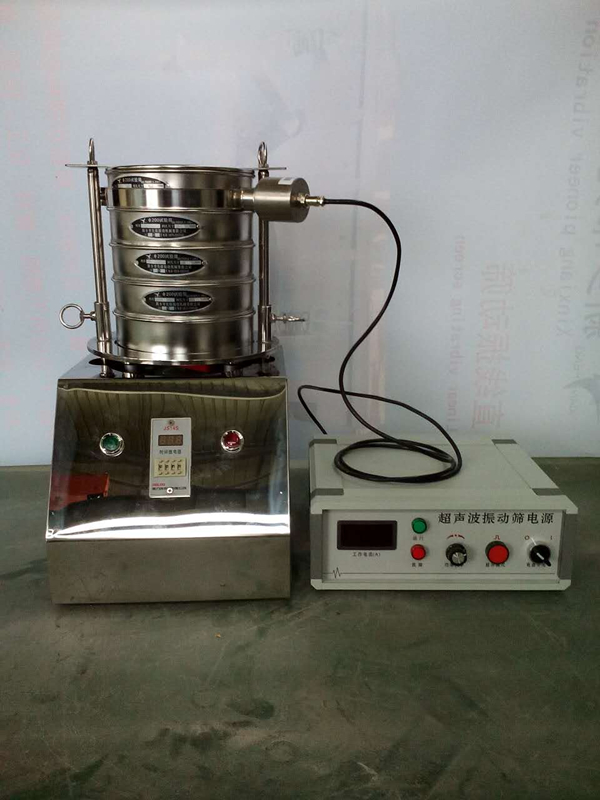

超声波检验筛

超声波试验筛(超声波检验筛、超声波实验筛)结构部件:

A:标准试验筛(主机)—AC-300试验筛是一种可定时自动关机,保证试验重复性,功能全面操作简单的粒度分析仪器。可将一种颗粒料同时精密分出2~8个粒子段。可用于浆液料的细度及杂物含量分析。
B:超声波振动电源—内置微电脑芯片,可根据超声波的不同状态进行全程数字频率自动跟踪,操作简单方便,长时间工作振荡器发热量低,工作状态稳定。
C:J200型试验筛框—在国标Φ 200筛框上装置有超声波振荡器。
D:时间继电器是一种利用电磁原理或机械原理实现延时控制的控制电器。
E:高频连接线—J200型试验筛框与超声波振动电源之间采用电缆连接。
F:连接器—航空连接插件。
G:振荡器—高性能超声波转换器件。

超声波检验筛基本工作原理:

      超声波试验筛由超声波振动电源、AC-300试验筛(主机)、J200型试验筛框,高频连接线、连接器组成。超声波振动电源产生的高频电振荡由振荡器转换成高频正弦形式的振荡波,振荡器将振荡波均匀传输至筛面。筛网上的物料在做低频三次元振动的同时,叠加上超声波振动,既可防止网孔堵塞,又可提高筛分产量和质量。

超声波检验筛



超声波试验筛参数:

序号 名称 单位 参数
1 筛框 1~8
2 筛框直径 mm ∮200∮100∮75
3 筛分粒度 mm 0.28~3
4 噪音 dB 50
5 振幅 mm 0~3
6 振动频率 次/分 3000 6000
7 振动方式 3
8 电源 V:HZ 220:50
9 正极重量 KG 21

超声波振动电源:

4.1 电源输入: 交流220V±10%
4.2 整机电流: ≤0.6A
4.3 高频电流: ≤0.5A
4.4 工作频率: 30KHz
4.5 工作模式: 连续、 脉冲
4.6 环境温度: -10~40℃

关于超声波试验筛(超声波检验筛、超声试验筛)的供电:
超声波控制系统与试验筛分别供电,试验筛与超声波电源均为单相供电。
