煤矿用张弛振动筛

矿用张弛筛是20世纪80年代初发展起来的一种新型筛分机械，它是一种通过倾斜筛箱上安装的弹性筛面的弛、张运动抛掷物料的筛分机。其主要特点是筛分效率提高，处理量大，动负荷小，功耗少，噪声低，因此应用较为广泛。

矿用张弛筛工作原理：
  矿用张弛筛是双质量振动系统，采用聚氨酚橡胶筛面，支承筛面的任意两根相邻横梁都分别属于两个振动质体，其中一个质体是筛箱，另一个质体是配重。在工作时，筛网交替地拉紧和松弛，使物料产生前进弹跳运动，可避免物料黏附筛网并堵塞筛孔。当两质体相差二相位振动时，任意两根相邻横梁时而靠近，时而远离，弹性筛面也相应时而松弛，时而张紧，即筛面随筛箱作牵连运动的同时，还相对筛箱作相对运动。这种弛张运动不仅使筛孔不断产生变形，而且大大增加了筛面的振动强度，从而有效地克服了筛孔堵塞现象，显著提高了筛机处理能力。但是因筛箱的振动强度并不大，故机械强度容易保证，但筛面的振动强度较大且反复变形，故筛面寿命较低。

矿用张弛筛优点：

1、由于筛面做弛张运动能够传递给物料50G的加速度，所以能够筛分难筛物料，筛孔不容易堵塞。

2、将香蕉筛和弛张筛的各自优点有机地融合在一起。入料端物料速度快、料层薄，大量物料透筛，处理量高。排料端筛面倾角低，物料速度慢，这得以将剩余的筛下物彻底透筛，达到非常高的筛分效率。
3、线性运动的箱式激振器可靠性高、维护简单。
4、弛张筛的聚氨酯筛板是特殊设计的，以承受50g的振动强度以及每分钟800次的曲张，筛板使用寿命长、筛机坐落在空心的橡胶弹簧上，产生的噪音小，而且橡胶弹簧寿命长。筛机和支撑结构承受的载荷比传统的弛张筛小得多（尽管弛张筛能产生50g的振动强度，远大于传统筛机的5g）。
5、筛分机侧部“U”形设计以形成密封，侧板无磨损，而且防止了筛上物进入筛下、筛板用楔形橡胶条固定，不需要任何螺栓，拆装方便、快捷、筛分机转动部件少，运行可靠性高，日常维护工作量少，利用率高、浮动筛框振幅可调

矿用张弛筛技术参数：
1、筛机宽度从1000mm至4300m
2、长度从4m至12m
3、筛机倾角从5度到30度
4、筛面单层、双层和三层
5、煤炭应用中干筛分级粒度范围为3mm-50mm
6、处理能力能大于1500吨/小时(取决于分级粒度)

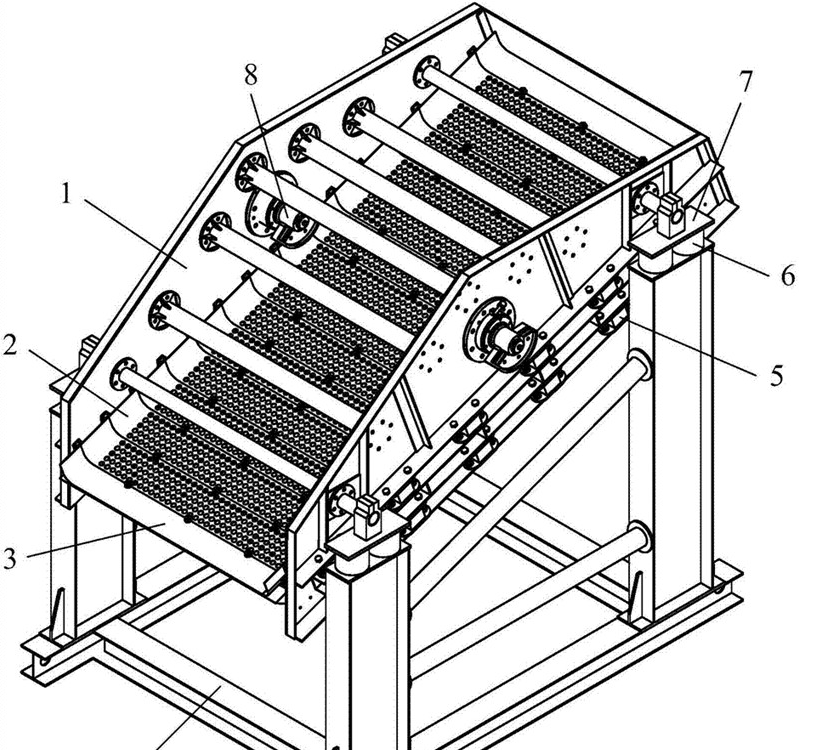

矿用张弛筛的组成结构：

       矿用张弛筛由两个筛箱组成，两个筛箱是独立的，由十字梁相互连接。可变形的筛面安装在十字梁上，筛框由两侧挡板组成，十字梁交叉相联。筛板含形成弹跳流的筛面，安装在十字梁上。两个筛框由导向弹簧连接。

矿用张弛筛应用领域：

       矿用张弛筛主要适用于冶金行业的溶剂、冷烧结矿的筛分、矿山行业的矿石分级、煤炭分级脱水、污水净化等行业。是现有振动筛及国外引进产品的理想替代产品，密封好、更环保。

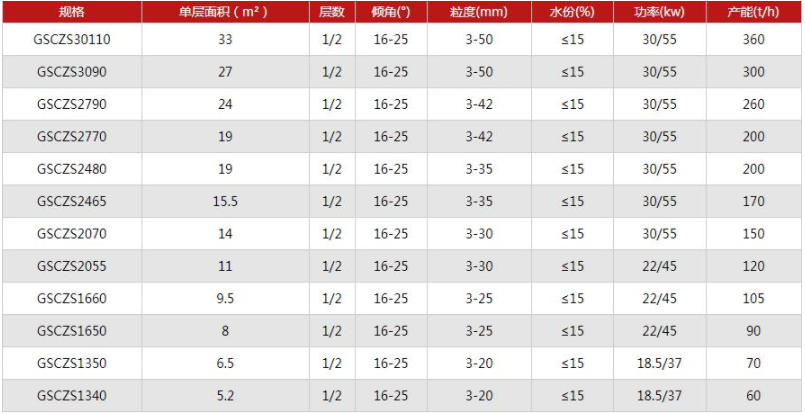

矿用张弛筛型号参数表：
