大型无轴滚筒筛

大型无轴滚筒筛

文章作者:河南鹏威机械发布时间:2021/1/4 13:30:48浏览次数:

 大型无轴滚筒筛也叫做滚筒筛沙机、滚筒筛,是我公司为电厂、焦化厂、建材、冶金、化工、矿山等行业而研制的专用筛分设备,它克服了各种振动筛在筛分较湿物料时出现的筛网粘堵问题,提高了筛分系统的产量和可靠性。适宜筛分各种性质的物料,以及煤、煤矸石、焦炭生熟石灰等潮湿易堵塞物料,筛下产品大100mm,中间10-50mm,细可达3mm以下,该产品深受广大用户的一致好评。

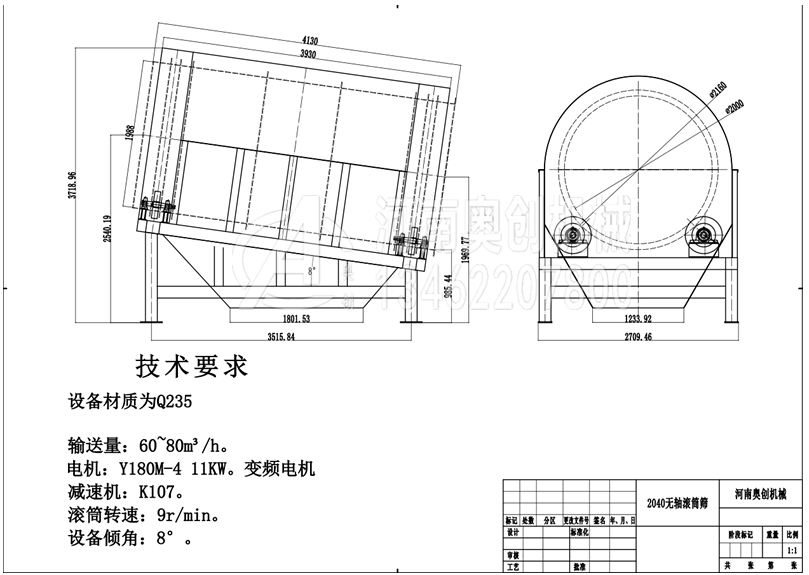

大型无轴滚筒筛
大型无轴滚筒筛工作原理
    大型无轴滚筒筛是以倾斜的方式安装在机架上的,电动机经减速机与滚筒装置通过联轴器连接在一起,驱动滚筒装置绕其轴线转动。当物料进入滚筒装置后,由于滚筒装置的倾斜与转动,使筛面上的物料翻转与滚动,使合格物料(筛下产品)经滚筒后端底部的出料口排出,不合格的物料(筛上产品)经滚筒尾部的排料口排出。由于物料在滚筒内的翻转、滚动,使卡在筛孔中的物料可被弹出,防止筛孔堵塞。

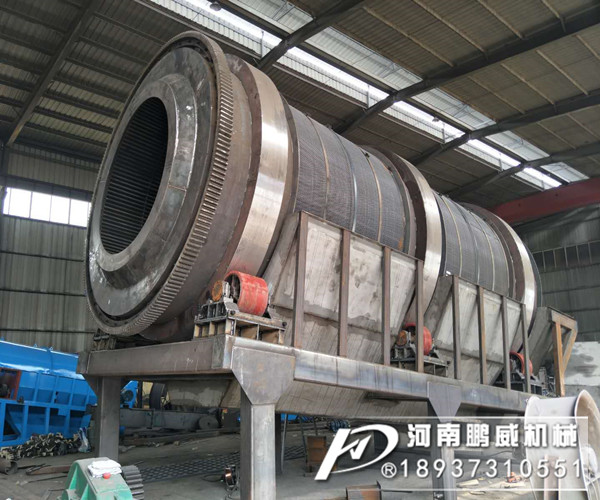

大型无轴滚筒筛

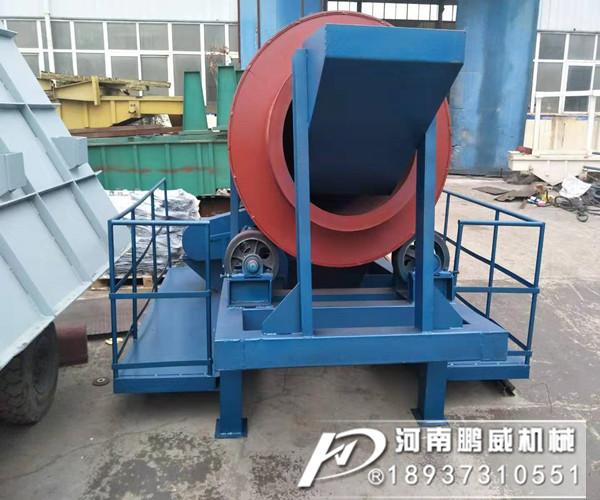

大型无轴滚筒筛

    大型无轴滚筒筛性能特点:
1、采用滚动输送原理,摩擦系数小,磨损轻,筛孔不易堵塞。
2、滚筒支承采用整体通轴结构,运行平稳,不振动,噪声低。
3、内部滚筒筛网配件采用分体设计,结构简单,更换维修快捷方便。
4、滚筒体采用有效的全密封结构,不扬尘,不污染。
5、整机可靠性高,一次性投资较少,能耗低,产量大,节能效果明显。

6、可按客户要求采用不同筛网材质,筛孔尺寸,筛分效率高,使用寿命长,维护成本低 。

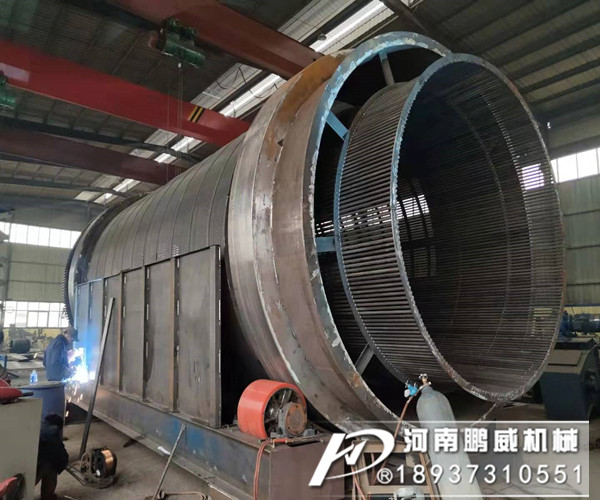

大型无轴滚筒筛

大型无轴滚筒筛结构结构组成
    大型无轴滚筒筛主要由电机、减速机、滚筒装置、机架、密封盖、进出料口组成。整体与地平面成倾斜状态,外部被密封隔离罩所密封(可选密封),以防止污染环境。通过变速减速系统使筛分筒在一定转速下旋转,物料自上而下通过筛分筒得到分离,细料从筛分筒前端下部排出,粗料从筛分筒下端尾部排出。

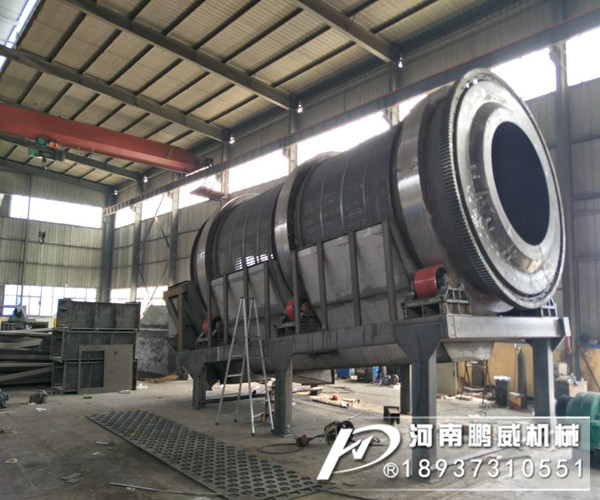

大型无轴滚筒筛

无轴滚筒筛和有轴滚筒筛的区别是什么?
1.无轴滚筒筛和有轴滚筒筛适用物料不同
有轴滚筒筛主要用于石料厂、砂石厂以及选矿行业中对大、小块状物料进项分离。
无轴滚筒筛主要针对带状、缠绕性强物料等进行分级处理,用于耐火材料、煤炭、化肥、砂场石块的分级,及煤,焦炭,白灰,砂金矿等粘湿物料的筛选,使产品结构更匀整,以满足生产需要。
2.无轴滚筒筛和有轴滚筒筛传动方式不同
有轴滚筒筛的运动方式是驱动装置与联轴器相连,在电机的带动下,滚筒绕其轴线转动。
无轴滚筒筛的传动方式会有所不同,其传动方式有三种,链条传动、齿轮传动、托辊传动。
3.无轴滚筒筛和有轴滚筒筛处理量不同
无轴滚筒筛由于采用无轴设计,其产量比有轴滚筒筛的处理量会提高20%。

大型无轴滚筒筛
使用说明书
一)、调试前的准备工作:
1、滚筒筛各部件安装完,检查合格后,可进行试运转。试运转前,应详细检查各部件按图纸所示安装正确,各紧固件牢靠,筛体周围是否有妨碍滚筒筛运行的障碍物;
2、将长方形检修门处于打开位置,并通过手动盘车旋转筛分筒,观察梳型清筛机构有无犯卡、磨擦现象,若有则可通过调整螺栓进行调整;
3、检查各轴承座、变速箱应润滑良好,变速箱油位应适当;
4、电源接头应牢固可靠,绝缘良好,接地正确。
二)、空载试车
1、点动电机控制按钮,检查电机转向应与笼式滚筒筛所示转向一致;
2、启动设备运转4--6小时,观察滚筒筛运行情况,若发现异常声响或其它现象,应及时停机检查,找出原因,排除故障。
试运转4-6小时应检查下列项目:
a、 大轴轴承温度,要求最高温度不超过75℃,温升不超过45℃。
b、 各处紧固螺栓的紧固情况,发现松动应及时拧紧。
三)、投料
1、在筛分机处于运转平稳状态下,启动进料及出料设备,进行投料试车;
2、正常出料后关闭密封隔离罩(正常运行时,密封隔离罩应始终处于关闭位置);
3、检查出料粒径和有无漏料及扬尘情况;
4、运转半小时,对各部件进行仔细检查,发现问题及时处理。
5、工作过程中应经常检查运行情况,若发现运行不正常或有异常声响,应及时停机检查,找出原因,排除故障。
