YBS型摇摆筛

YBS型摇摆筛

文章作者:河南鹏威机械发布时间:2017/12/22 11:08:50浏览次数:

铁铜粉摇摆筛,高铝粉摇摆筛,圆形粉体摇摆筛生产厂家13462207800

YBS摇摆筛简介:

        从振动筛振动体即筛箱运动轨迹来看,摇摆筛又称复旋筛,摇摆筛驱动装置所产生的振动力是一个绕定轴、方向呈一定规律变化的惯性力,其本质是由偏心质量绕定轴转动所形成离心力。根据摇摆筛的结构特点及工作原理,其筛面一般为水平或微倾斜布置(倾斜角度为:0°~5°)。摇摆筛的工作原理为:筛机振动体即筛箱在振动力的作用下作三维复合运动,筛箱带动筛面作周期性振动,从而使筛面上的物料随筛箱一同作定向跳跃式运动。其间,小于筛面孔径的物料通过筛孔落到下层,成为筛下物,大于筛面孔径的物料经连续翻滚跳跃运动后从排料口排出,最终完成筛分工作。
        从摇摆筛的结构和工作原理可以看出,其激振器上下偏心块的相对相位对物料运行轨迹及物料在筛面上的滞留时间有至关重要的影响,也即对筛机处理能力和筛分效率有相反的影响,有鉴于此,在实际筛分作业中,我们可以根据具体情况和需要,在生产能力和筛分效率两方面有所取舍。

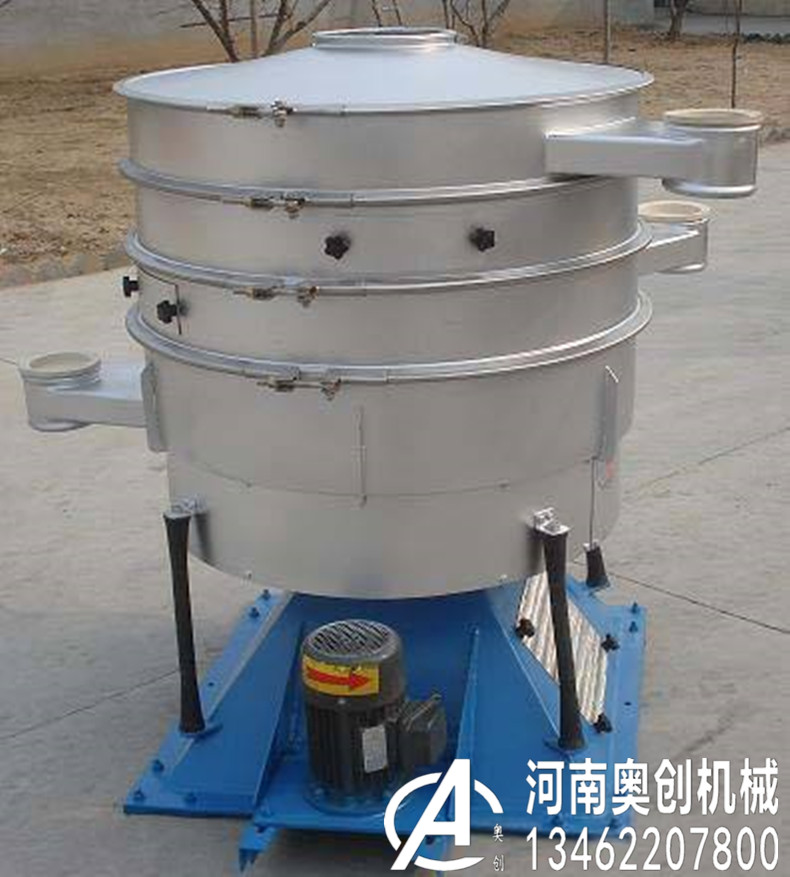

铁铜粉摇摆筛

YBS型摇摆筛的特点:
    1、摇摆筛是目前为止最有效的模仿了人类手工动作和过程的筛机,其独特的设计结构,巧妙的把筛--(平面圆周运动)、簸--(向上抛物运动)结合起来,可通过调整经向角和切向角,使筛分效果达到所要求的较佳状态。
    2、高达5倍的单位面积产出;精确到6级分离,筛分效率高达90%-95%;使用硅橡胶球、超声波等高效清网装置系统,筛孔不会堵塞。密闭除尘,操作安全;加速度比振动筛低4.5倍,筛分零件寿命提高而维护减少;噪声<75分贝。优化重理均衡,地基动态负荷低。
   3、摇摆筛的经向角和切向角的调整导致了物料在筛网上呈渐开线运动,这种运动轨迹使物料能在较小的面积上,走过相对长的路,以提高筛分精度,独特的设计使物料在网上运动的着网时间相对其他筛机要长,所以筛分产量相对提高。筛分精度、效率、筛网寿命均是常规圆筛的5-10倍,符合所有精细与超细范围的粉末与微粒状物料,特别适合难以处理的物料。
  4、摇摆筛低转速运转保证了设备的使用寿命,减少了维修成本、降低了设备噪音,并使设备使用更加安全。

铁铜粉摇摆筛

YBS型摇摆筛的用途:
   低转速的运动轨迹对一切娇嫩昂贵的物料起到了保护作用,该设备为积木式结构,更能方便用户在进料口和出料口连接安全,在无溢漏的情况下可进行湿式筛分。
  本设备适用于矿业、铸造、磨料、建材、水泥、化工、化肥、医药、轻工、造纸、食品、糖业、盐业、粮食等各种与颗粒、粉粒有关行业的干、湿式筛分、液体中固形物分离回收及废水筛滤回收等。
YBS型摇摆筛技术参数表:

型号
有效筛面面积m2
筛面倾角(°)
入料粒度(mm)
振频(r/min)
双振幅(mm)
电机功率(kw)
处理能力(t/h)
清网装置 (t/h)
YBS-800
0.23
0-10
≦25
720/960/1500
5-8
0.75
6-10
(1)(2)(5)
YBS-1000
0.70
5-8
1.1
8-15
(1)(2)(5)
YBS-1200
1.62
5-8
1.5
15-30
(1)(2)(5)
YBS-1500
2.32
5-8
2.2
25-30
全部
YBS-2000
3.83
5-8
3.7
30-60
全部
YBS-2500
4.61
5-8
4.5
45-60
全部
附:YBS型摇摆筛清网装置与效果:
    YBS型摇摆筛采用以下几种防堵塞装置,其适应场景和防堵效果各不相同。由于形成堵塞的机率各不相同,加之实际处理物料千差万别,因此,具体选择何种防堵塞形式,建议您与制造方的技术人员充分沟通,慎重考虑。
    1、弹跳球清网:此清网形式系通过布设在筛网下、托球板上面的高性能弹跳球不规则的击打筛网、靠二次协振完成清网防堵。此结构简单易行、效果显著,适用于大多数筛分作业的清网和防堵。
    2、转刷清网:转刷清网系依靠布置在筛网下的毛刷旋转清网,适用于球形、结晶体及脆性物料。此结构转刷的支持臂由安装在底盘上的减速器驱动。
    3、气流清网:气流清网系利用高速气流(一般为空气)对物料颗粒的冲击完成清网防堵功能的。该系统将送风器送至中央气流罩的空气分配到喷气臂,然后向筛面吹击,由于该气流速度极高,因而可形成类似流化床的效果,使细小颗粒和粗大颗粒分散,达到清网防堵效果。该系统主要用于具有沾附性较大或易产生静电等难筛物料的筛分处理。

    4、气流与转刷联合清网:对于难筛微细物料(粉体)宜采用此清网形式。
    5、超声波清网:超声波清网系利用超声波特有的清除功能进行清网,适合于超细物料的清网。
    附:清网装置代号:(1)弹跳球清网(2)转刷清网(3)气流清网(4)气流与转刷联合清网(5)超声波清网
