叠层高频细筛

叠层高频细筛

文章作者:河南鹏威机械发布时间:2017/12/29 11:28:42浏览次数:

叠层高频细筛,五叠层细筛,高频细筛,高频筛厂家直销13462207800

叠层高频细筛概述:

   叠层高频振动细筛是由两台运动方向相反的电振动器带动筛框做直线运动,两台电振动器作用到筛框上的合力通过筛框的重心。因此筛框上各点的激振力大小一致。矿浆从分矿器上部或下部给入,经分矿器均匀分成多路,再经给矿软管分别进入多个给矿器。给矿器把矿浆均匀地洒在筛面上端。筛面上的物料由于连续受到高频率小振幅的振动,在倾斜的筛面上做作连续的跳跃,使物料分散,细粒物料在调匀的过程中透过筛孔称为筛下产品,而大于筛孔的物料在倾斜的筛面上作连续的向前跳跃,跳出筛网成为筛上产品。

    该设备与单层高频振动细筛相比不同点是:多个筛框重叠在一起由2个电振动器带动做直线运动,筛框上各点的受力大小一样,提高筛分效率的同时还延长了设备的使用寿命。该设备具有筛分效率高、处理能力大、结构紧凑合理、占地面积小、功耗低等优点。

叠层高频细筛

高频细筛的结构与特点:
一 .筛机的用途
我公司新研制开发的系列叠层复振高频细筛是一种在吸收国外经验的基础上根据我国铁矿贫、杂、细的特点 采用全新工作 原理、全新结构,高频振动与直线振动相结合的复合式振动的 固体物料筛分机械 ,它采用新的振动方式和传动原理具有操作简单 ,性能稳定 ,效率高、功耗低、动载小、自清理筛网强等特点。该系列筛机 主要用于细粒物料的干、湿法筛分、分级。
叠层高频细筛

二 .筛机的工作原理及结构特点
1、整机技术先进、设计独特、采用叠层结构,占地面积小。
2、多路重叠式布置,料浆经分配器可同时向 3路重叠式并联布置的筛分单元供应料浆,3路的筛上产物合并进入筛上产品受料斗,3路的筛下产物合并进入筛下产品溜槽。
3、由于配置了进口的强力双振动器产生直线运动和 7G(一般振动器产生 4-5G)重力加速度的高频细筛,特别适合微细粒级料浆的筛分。
4、每个筛筐有两组高频振动系统,高频振动强度大(8-10G),频率高,自清理筛网功能等特点防止物料堵塞筛网有利于细粒物料透筛提高筛分效率。
5、浮动式振动筛框和全封闭式振动器结构,经浮动橡胶弹簧传递给固定筛框的动负荷仅有 3-5%,即振动力的 95-97%全部转化为筛分所需的振动力。同时,安装筛机时不需考虑基础承受的动负荷。
6、配合 15-25°的筛面倾角(根据客户要求),筛上物料传递速度更快,因而具有更大的筛分能力和杰出的筛分效率。
7、为了更有效的筛分,筛机配备了二次造浆槽或筛面补加水装置从给料中筛除细粒级物料。
8、设备易磨损表面喷涂了耐磨层。延长设备使用寿命,减少设备维修量。
叠层高频细筛

三. 筛机的组成

叠层高频细筛

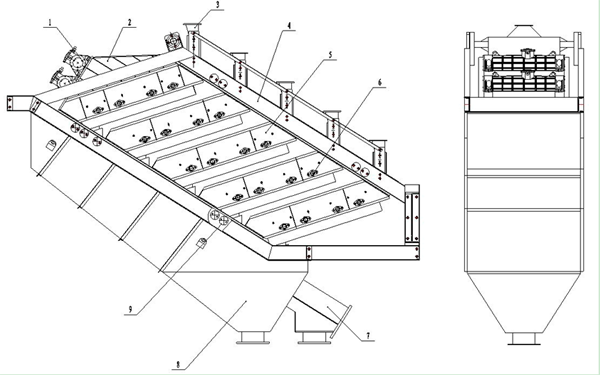

图一
筛机主要由 1 、直线振动器 , 2 、上筛箱 , 3 、给料箱, 4 、固定机架 ,5 、 下筛筐 6 、高频振动系统 7 、筛上料收集漏斗 8 、筛下料收集漏斗 9 、剪切弹簧等组成 。 (见图一 )。

四 . 筛机的安装
该 筛机动载小 , 安装时无需特别地脚装置,将筛机安放在地面 或平台即可。安装前应根据总装图确定好筛上 , 筛下集料槽出料口的位置。

叠层高频细筛的优点:
    叠 层复振高频细筛是我公司对细粒物料湿式分级领域的又一重要贡献,由于它采用了高频振动和直线振动相结合的复合振动方式具有处理量大(处理量可达到 80-120T/H),筛分效率高(筛分效率可达到 70%以上),不易损坏,维护少的优点。它采用叠层布置减少了占地面积是以小的占地面积获得最大筛分能力的高频振动细筛。
    叠层复振高频细筛可配置夹层防堵聚氨酯筛耐磨网,确保低的筛分成本。筛机可配备了二次造浆槽或筛面补加水装置限度的从给料中筛除细粒级物料。现在湿式细粒物料分级因 叠层复振高频细筛的发明,使得过去认为难筛分甚至不可筛分的细粒和微细粒物料筛分成为可能。

技术参数:

型 号
振动频率
次/min
分离粒度
mm
生产能力
t/台.h
电机功率
KW
筛分面积
外形尺寸mm
长×宽×高
备 注
HGZS-12-1207Z
1405
0.074~6.0
6~30
1.8
3.44
3790×1924×3279
两路再造浆
HGZS-33-1007Z
1405/1500
0.074~6.0
30~120
3.60
4.41
4050×1659×3715
三叠层再造浆
HGZS-44-1007Z
1405/1500
0.074~6.0
40~150
4.50
5.88
5019×1659×3574
四叠层再造浆
HGZS-55-1007Z
1405/1500
0.074~6.0
50~200
4.50
7.45
5640×1659×4427
五叠层再造浆
HGZS-55-1207Z
1405/1500
0.074~6.0
80~220
4.80
8.88
5813×1803×4325
五叠层再造浆
HGZS-55-1207ZⅡ
1405
0.074~6.0
80~250
7.20
13.2
6747×1852×5541
五叠层两段再造浆

*振动频率1405次/min为国产电振动器,1500次/min为进口电振动器。
