弧形筛概述:

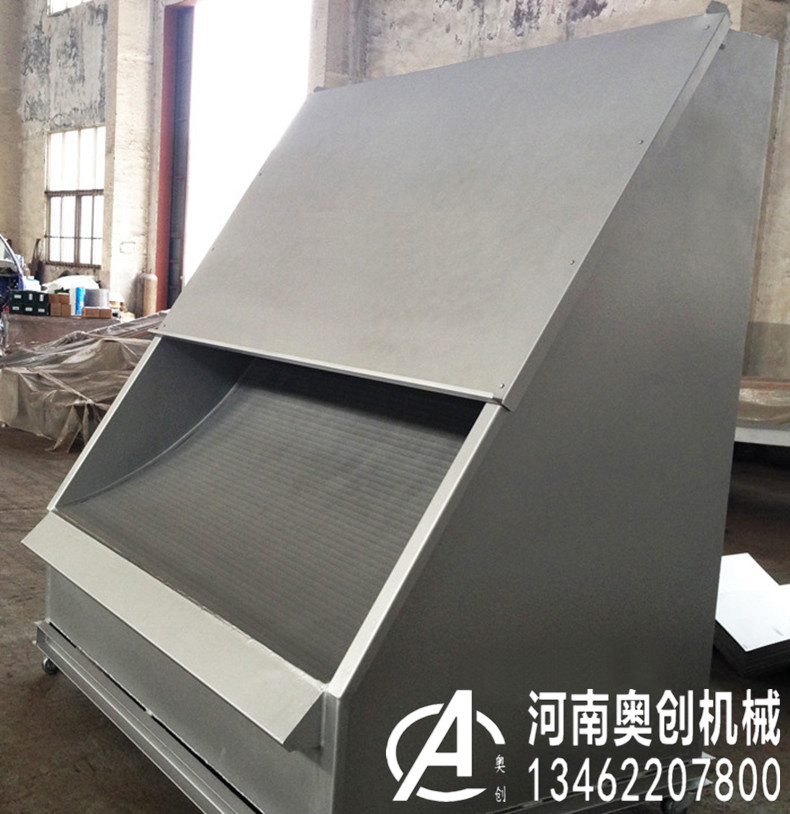

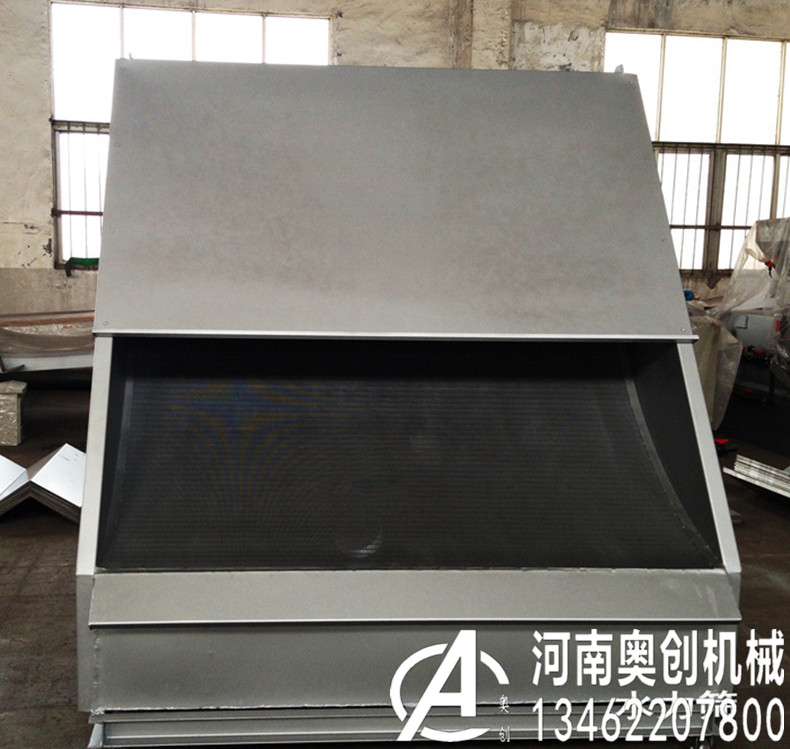

HS翻转弧形筛主要用于选煤厂及选矿厂对物料进行予先脱水,脱泥,脱介作业,分级煤泥回收。也可与水旋流器配套使用,对细粒物料进行有效的分级.脱水.脱泥.脱介。 该筛机是由包角45度,60度曲率半径wi2030MM筛箱构成.弧形筛面、筛框采用枢轴专向结构,能旋转180度,延长筛面使用寿命。
HS翻转弧形筛由入料箱、筛箱和筛机座轴翻转,实现入料端和出料端位置对调,达到均匀磨损,延长适用寿命,操作灵活方便。并在冶金、化工等行业中也得到了广泛应用。
FHS系列可翻转型弧形筛(弧形筛)产品主要技术参数表:
表一:
型号
筛宽mm
处理量m3/h
筛孔mm
半径mm
包角(°)
筛条宽mm
质量kg
外型尺寸mm
FHS-0920 I
920
50-110
0.4-1.0
1016
45
2.38
750
1202*1020*3230
FHS-1220 I
1220
70-145
0.4-1.0
1016
45
2.38
880
1202*1320*3230
FHS-1520 I
1520
85-180
0.4-1.0
1016
45
2.38
1090
1202*1620*3230
FHS-1820 I
1820
105-216
0.4-1.0
1016
45
2.38
1200
1202*1920*3230
FHS-2120 I
2120
122-250
0.4-1.0
1016
45
2.38
1320
1202*2220*3230
FHS-2420 I
2420
140-285
0.4-1.0
1016
45
2.38
1450
1202*2520*3230
FHS-3000 I
3000
175-355
0.4-1.0
1016
45
2.38
1780
1202*3100*3230
FHS-3200 I
3200
190-375
0.4-1.0
1016
45
2.38
1920
1202*3300*3230
表二:
型号 | 筛宽mm | 处理量m3/h | 筛孔mm | 半径mm | 包角(°) | 筛条宽mm | 质量kg | 外型尺寸mm |
FHS-0920 II | 920 | 75-140 | 0.4-1.0 | 1016 | 45 | 2.38 | 850 | 1255*1020*3310 |
FHS-1220 II | 1220 | 95-190 | 0.4-1.0 | 1016 | 60 | 2.38 | 1000 | 1255*1320*3310 |
FHS-1520 II | 1520 | 119-240 | 0.4-1.0 | 1016 | 60 | 2.38 | 1120 | 1255*1620*3310 |
FHS-1820 II | 1820 | 143-288 | 0.4-1.0 | 1016 | 60 | 2.38 | 1300 | 1255*1920*3310 |
FHS-2120 II | 2120 | 167-336 | 0.4-1.0 | 1016 | 60 | 2.38 | 1400 | 1255*2220*3310 |
FHS-2420 II | 2420 | 191-336 | 0.4-1.0 | 1016 | 60 | 2.38 | 1520 | 1255*2520*3310 |
FHS-3000 II | 3000 | 240-430 | 0.4-1.0 | 1016 | 60 | 2.38 | 1900 | 1255*3100*3310 |
FHS-3200 II | 3200 | 280-460 | 0.4-1.0 | 1016 | 60 | 2.38 | 2120 |
1255*3300*3310 |
表三:
型号
筛宽mm
处理量m3/h
筛孔mm
半径mm
包角(°)
筛条宽mm
质量kg
外型尺寸mm
FHS-0920 III
920
85-180
0.4-1.0
2032
45
2.38
950
1580*1020*3715
FHS-1220 III
1220
115-240
0.4-1.0
2032
45
2.38
1120
1580*1320*3715
FHS-1520 III
1520
145-300
0.4-1.0
2032
45
2.38
1230
1580*1620*3715
FHS-1820 III
1820
175-360
0.4-1.0
2032
45
2.38
1430
1580*1920*3715
FHS-2120 III
2120
205-420
0.4-1.0
2032
45
2.38
1530
1580*2220*3715
FHS-2420 III
2420
235-480
0.4-1.0
2032
45
2.38
1650
1580*2520*3715
FHS-3000 III
3000
295-600
0.4-1.0
2032
45
2.38
2050
1580*3100*3715
FHS-3200 III
3200
330-650
0.4-1.0
2032
45
2.38
2240
1580*3300*3715
表四:
型号
筛宽mm
处理量m3/h
筛孔mm
半径mm
包角(°)
筛条宽mm
质量kg
外型尺寸mm
FHS-0920 Ⅷ
920
115-240
0.4-1.0
2032
60
2.38
1050
1810*1020*3905
FHS-1220 Ⅷ
1220
156-320
0.4-1.0
2032
60
2.38
1120
1810*1320*3905
FHS-1520 Ⅷ
1520
195-400
0.4-1.0
2032
60
2.38
1310
1810*1620*3905
FHS-1820 Ⅷ
1820
234-480
0.4-1.0
2032
60
2.38
1500
1810*1920*3905
FHS-2120 Ⅷ
2120
272-560
0.4-1.0
2032
60
2.38
1640
1810*2220*3905
FHS-2420 Ⅷ
2420
312-560
0.4-1.0
2032
60
2.38
1780
1810*2520*3905
FHS-3000 Ⅷ
3000
390-720
0.4-1.0
2032
60
2.38
2150
1810*3100*3905
FHS-3200 Ⅷ
3200
430-800
0.4-1.0
2032
60
2.38
2350
1810*3300*3905
弧形振动筛(弧形筛)产品工作原理及使用须知:
弧形振动筛由入料箱、筛箱和筛机座轴翻转,实现入料端和出料端位置对调,达到均匀磨损,延长适用寿命,操作灵活方便。并在冶金、化工等行业中也得到了广泛应用。 弧形振动筛是一种具有一定曲率半径和包角的固定条缝筛,它没有运动部件,结构比较简单,但处理量很大。弧形筛在选煤工艺中担负着脱水、脱介、脱泥、分级煤泥回收的作用。
根据给料方式的不同,可分为两种:一种是无压力给料的自流式弧形筛;另一种是压力给料的压力弧形筛。弧形筛主要由一组筛条横向布置的圆弧形筛面、给料器、排料漏斗和支架等部分组成。用以制作弧形筛筛面的筛条为梯形筛条,筛条的布置方向与料浆在筛面上的运动方向相垂直。筛条一般由不锈钢制作,有时也采用尼龙制作。
当筛分的料浆以一定速度沿切线方向给至筛面上,在离心力、重力和摩擦力的作用下,使料浆紧贴着筛面运动,物料层由一根筛条流到另一根筛条的过程中,因筛条的边棱对物料层产生切割作用,这样便有一部分水和细粒被分离,被切的这一部分物料,在离心力作用下,经筛缝排出,成为筛下产品;未被切割的这部分物料层,在筛面上流过,成为筛上产品。每根筛条切下的流速厚度,一般为筛条的缝隙宽度的1/2~1/4。筛下产物中的较大颗粒,约为筛缝的1/2。弧形筛根据需要,可以做成不同半径和不同的角度。常用的角度有45°、60°、90°、180°和270°五种。
自流式弧形筛,常常采用45°、60°和90°的弧角,用于选煤厂和选矿厂。压力式弧形筛,常常采用180°和270°的弧度,用于水泥工业中粉磨流程里的分级作业。 由于弧形筛的泄水能力很大,很多选煤厂常在脱水筛之前,用弧形筛作预先脱水,其筛缝间隙一般比下一工序脱水筛缝隙大3~6倍,但不宜超过3mm。弧形筛的宽度应比下一工序的脱水筛宽度小150~200mm。弧形筛也可以根据需要串联使用。
由于设计的不断改进,厂家也根据需要设计出了筛框采用枢轴转向结构,能旋转180°的弧形筛,延长了筛面的使用寿命。另外专家还研制出了一种双向弧形筛,它由振动电机、布料器、筛箱组成,其特征是筛箱由两个侧板、支网钢管、两个反向安装的筛网和分料板组成;其中筛网通过压条和木楔固定在支网钢管一端,支网钢管另一端固定在底座上,侧板与底座相连;振动电机安装在筛箱外,布料器安装在筛箱顶部,这种双向弧形筛使用了两个筛网,不仅提高了弧形筛的处理量,使用振动电机还使弧形筛筛分效率更高,并且使更换筛网非常方便。
