滚筒筛分机是根据物料的颗粒大小进行分级处理的一种选矿设备,又被称为滚筒筛分机,因工艺布置简单,被广泛应用于矿山、建材、交通、能源、化工等行业的产品分级。常用在中、细粒物料的分级筛分,以提高物料的质量。华邦机械可根据用户的不同实际情况,可专业定制各种型号规格、各种振动方式的滚筒筛。
滚筒筛分机的结构特点:

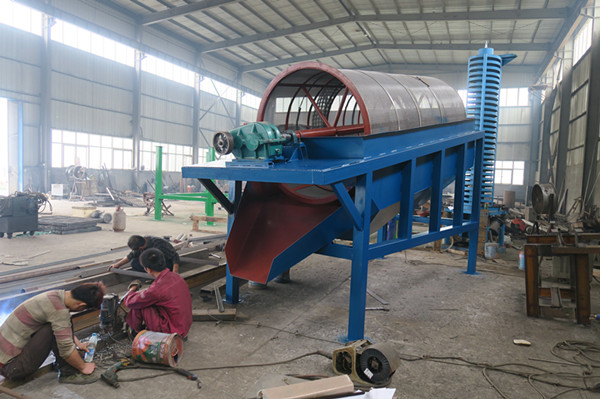

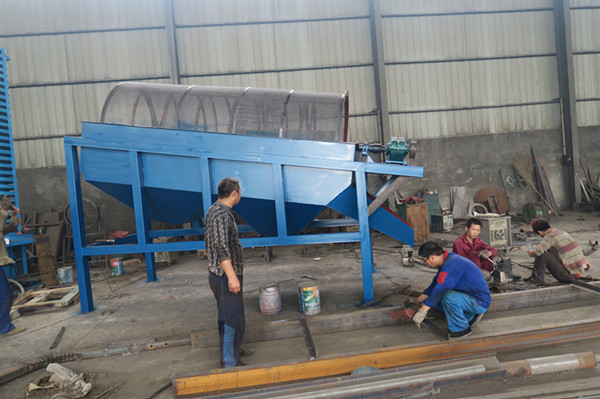

滚筒筛主要由滚筒装置,减速机,电机,筛内清理装置,底部支架,密封罩,出料口,进料口等组成。筒体呈倾斜放置,筒体被防尘密封罩罩住,生产过程中几乎物粉尘和噪音污染。
滚筒筛分机的适用范围:滚筒筛主要针对物料的颗粒大小进行分级处理,广泛应用于电力、矿山、冶金、建材,化工等生产行业。常用于耐火材料,煤炭,砂场石块的分级,以及煤,焦炭,白灰,砂金矿等粘湿物料的筛选,使产品结构更匀整,以满足生产需要。
滚筒筛分机的工作原理:
电机驱动滚筒轴线作旋转运动,减速机调节筒体以一定的转速旋转,物料由进料口进入筒体内,在旋转产生的离心力作用下,物料在筒内翻滚,自上而下通过分级筛网析出,由于筛网分级尺寸不同,物料逐渐被分离筛选,粒度合格的物料经筛分后落入到各自的漏斗,然后由人力方式运出或通过输送机自流送往成品站。合格产品经过下端出料口排出,颗粒较大,分选不合格的产品经另一排料口排出,筒内清理装置,使筛网不宜被阻塞。
滚筒筛分机的性能特点:
滚筒筛分机具有功率小,能耗低,筒内有自清扫装置,筛孔不易被堵塞; 占用空间小,投资成本降低; 运转平稳可靠; 筛分效率高; 产量大; 工艺布置简便,安装、维护方便,操作方便等特点。同时对物料的适应能力强,粘性、湿度大、脏、杂等各种性质的物料都能筛分,进料方式多样化,即人工方式和机械传动,能大批量生产,中心筛网采用环状扁钢圈设计,耐磨性好,使用寿命长,结构简单,维修方便。
滚筒筛分机技术参数
滚筒筛型号 | 简体规格(m) | 简体倾角 | 简体转速(转/分) | 筛孔尺寸(mm) | 最大进料粒度(mm) | 产量(m3/h) | 电机功率(kw) | |
筛孔(2mm) | 筛孔(20mm) | |||||||
GTS820 | Φ0.8X2 | 6° | 32 | 2-20 | 网孔尺寸X2.5 | 7 | 30 | 3 |
GTS830 | Φ0.8X3 | 6° | 32 | 2-20 | 网孔尺寸X2.5 | 8 | 50 | 3 |
GTS1030 | Φ1X3 | 6° | 25 | 2-20 | 网孔尺寸X2.5 | 10 | 60 | 4 |
GTS1040 | Φ1X4 | 6° | 25 | 2-20 | 网孔尺寸X2.5 | 11 | 80 | 4 |
GTS1230 | Φ1.2X3 | 6° | 20 | 2-20 | 网孔尺寸X2.5 | 12 | 100 | 5.5 |
GTS1240 | Φ1.2X4 | 6° | 20 | 2-20 | 网孔尺寸X2.5 | 14 | 120 | 5.5 |
GTS1250 | Φ1.2X5 | 6° | 20 | 2-20 | 网孔尺寸X2.5 | 15 | 140 | 5.5 |
GTS1530 | Φ1.5X3 | 6° | 17 | 2-20 | 网孔尺寸X2.5 | 16 | 120 | 5.5 |
GTS1540 | Φ1.5X4 | 6° | 17 | 2-20 | 网孔尺寸X2.5 | 18 | 150 | 7.5 |
GTS1550 | Φ1.5X5 | 6° | 17 | 2-20 | 网孔尺寸X2.5 | 20 | 180 | 11 |
GTS1560 | Φ1.5X6 | 6° | 17 | 2-20 | 网孔尺寸X2.5 | 22 | 200 | 11 |
