YK圆振动筛

YK圆振动筛

文章作者:河南鹏威机械发布时间:2017/12/9 10:57:13浏览次数:

YK圆振动筛:
     YK系列高效振动筛系引进德国先进技术研制成功的,该设备以其先进的运动轨迹、小振幅、高频率、筛净率高、动力消耗小,技术性能在国内筛分行业属l先地位,尤其该设备以先进的软传动联接,使得整机故障率低,而深受砂石行业用户欢迎。

YK圆振动筛


工作原理 :
   YK型圆振筛是单质量弹性系统,电动机经挠性连接使振动器偏心块产生很大的离心力激发筛箱产生一定振幅的圆运动,筛上物料在倾斜的筛面上收到筛箱传给的冲量而做连续的抛掷运动,物斜在抛起时被分层,在遇筛面相遇的过程中使小于筛孔的颗粒透筛,从而实现分级。

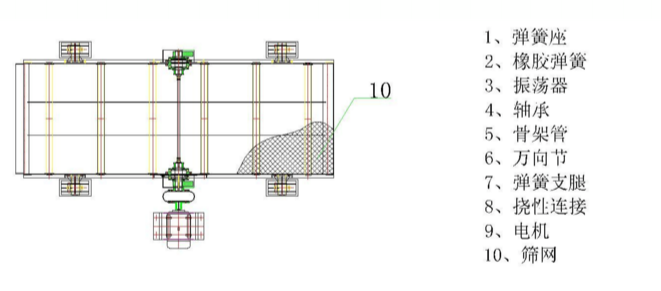

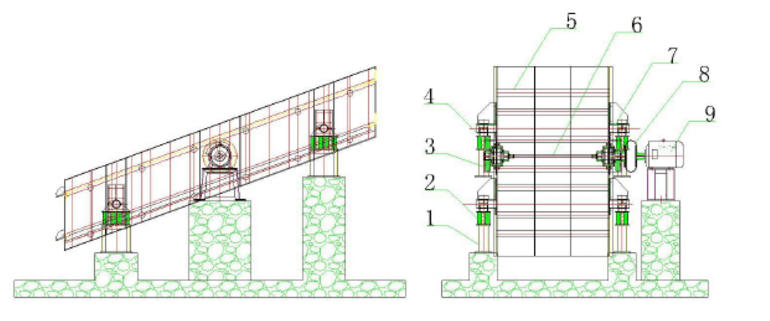

结构说明 :
 本筛由下列部件组成:
    1、震荡器:每个侧板上安装一个偏心块,通过传动轴连接,一对调心轴承和两个保护罩组成。偏心块安装在传动轴上,改变主副偏心块之间的角度即可改变激振起的大小获得不同的振幅。
    2、筛箱:它是筛机的最大部件,由给料槽、排料槽、侧板、横梁、筛面、张紧装置等组成,侧板为A钢整块钢板制成,横梁无缝钢管、各焊接片与侧板间均采用高强度螺栓连接,工作可靠,制作维修简单。

    3、支撑装置:用橡胶弹簧做弹性元件,通过改变前后支架的高度可以改变筛面的倾角,改变后的支撑架高度和地脚螺栓孔尺寸由用户自行决定。
    4、挠性联轴器:它将参振的激振器与固定的电动机连接以后,传动扭柜,比汽车连轴节简单适用。

YK圆振动筛


YK圆振动筛


YK系列圆振动筛(圆振筛)技术参数

型号

筛面

给料粒度

处理量

振频

双振幅

电动机

每支点动负荷

总重

层数

面积

倾角

筛孔

结构

型号

功率

工作时

启停机时

YK1430

1

4.2

15

3-100

冲孔、聚

胺酯

≤200

18-375

970

7-10

Y160M-6

7.5

±800

±6400

3612

YK1845

1

6

21-438

970

Y180L-6

15

±1000

±8000

4664

YK2050

1

8.1

23-479

970

Y180L-6

15

±1200

±9600

5426

YK2445

1

10.5

26-542

970

Y200L-6

18.5

±1200

±9600

6232

YK2450

1

12

≤200

31-646

970

Y200L-6

22

±1800

±9600

7000

YK2460

1

14.4

≤200

31-646

970

Y225M-6

30

±1800

±14400

8490

YK3060

1

18

≤200

39-813

980

Y225M-6

30

±2400

±19200

10510

YK3660

1

21.6

≤200

47-976

980

Y250M-6

37

±4000

±32000

14900

2YK1430

2

4.2

≤200

18-375

970

Y180L-6

15

±1200

±9600

5500

2YK1638

2

6

≤200

21-438

970

Y200L-6

18.5

±1600

±12800

7000

2YK1845

2

8.1

≤200

23-479

970

Y200L-6

22

±2000

±16000

8300

2YK2050

2

10

≤200

26-542

980

Y225M-6

30

±2400

±19200

9800

2YK2450

2

12

≤200

31-646

980

Y225M-6

30

±3200

±25600

10500

2YK2460

2

14.4

≤200

31-646

980

Y225M-6

30

±3200

±25600

11210

2YK3060

2

18

≤200

31-646

980

Y250M-6

37

±4400

±35200

15800
