直线振动筛

直线振动筛

文章作者:河南鹏威机械发布时间:2017/12/20 9:07:26浏览次数:

淀粉直线筛|活性炭直线筛|干盐粉直线筛|直线振动筛生产厂家13462207800

直线振动筛概述:

    直线振动筛利用振动电机激振作为振动源,使物料在筛网上被抛起,同时向前作直线运动,物料从给料机均匀地进入筛分机的进料口,通过多层筛网产生数种规格的筛上物、筛下物、分别从各自的出口排出。具有耗能低、产量高、结构简单、易维修、全封闭结构,无粉尘溢散,自动排料,更适合于流水线作业。

直线振动筛

特点:

(1) 筛机设计,精巧和容易装配,一人即可操作筛机。
(2) 和其他相关筛子比较,具较大筛选面积和高效益之处理能力。
(3) 筛网独特结构设计,方便和快速更换筛网(只需3到5分钟),另外此种设计允许使用各
    种材质筛网。
(4) 母网完全支撑细网,因此细网可独得较长之寿命,而降低细网耗材使用,对于长时间之
    生产过程可降低诸多成本。
(5) 具有筛分精度高、结构简单、维修方便、耗能低、噪声小、密封性好、减少粉尘污染、筛
    网寿命长、可用于流水线生产中的自动化作业等特点。

直线振动筛

适用行业:
直线振动筛(直线筛)系高效新型的筛分设备,广泛用于矿山、煤炭、冶炼、建材、耐火材料、轻工、化工等行业。直线振动筛亦可进行对粉状、颗粒状物料的筛选和分级,广泛应用于塑料、磨料、化工、医药、建材、粮食、炭素、化肥等行业。
直线振动筛

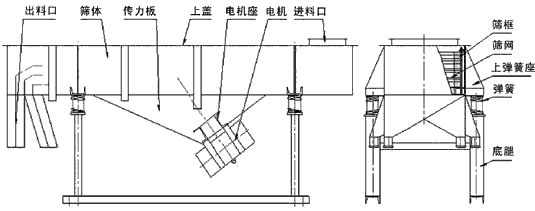

构造图:

直线振动筛

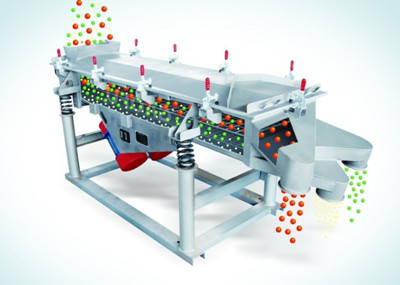

工作原理:
直线振动筛

直线振动筛采用双振动电机驱动,当两台振动电机做同步、反向旋转时,其偏心块所产生的激振力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一合力,因此筛机的运动轨迹为一直线。其两电机轴相对筛面有一倾角,在激振力和物料自重力的合力作用下,物料在筛面上被抛起跳跃式向前作直线运动,从而达到对物料进行筛选和分级的目的。可用于流水线中实现自动化作业。具有能耗低、效率高、结构简单、易维修、全封闭结构无粉尘溢散的特点。筛分目数400目,可筛分出7种不同粒度的物料。

技术参数:

型号

筛面尺寸
(mm)

筛面层数

网孔尺寸
(目/m)

处理量
(t/h)

振次
(r.p.m)

双振幅
(mm)

电机功率
(Kw)

振动方向角
(°)

外形尺寸
(长×宽×高)
(mm)

DZSF520

500×2000

1

2-200

0.05-5

960

6-7

2×0.4

45-60

2075×806×990

2DZSF520

2

0.05-5

960

6-7

2×0.4

45-60

2135×803×1050

3DZSF520

3

0.03-5

1450

4-6

2×0.4

45

2195×806×1110

DZSF525

500×2500

1

0.06-8

960

5-7

2×0.4

45-60

2575×806×990

2DZSF525

2

0.06-8

1450

4-6

2×0.4

45

2635×806×1050

3DZSF525

3

0.06-8

960

6-8

2×0.75

45-60

2695×806×1110

4DZSF525

4

0.1-15

1450

5-7

2×0.4

45

2755×806×1170

5DZSF525

5

0.08-15

1450

5-7

2×0.4

45

2815×806×1230

6DZSF525

6

0.07-15

960

6-8

2×0.75

45-60

2875×806×1290

DZSF1020

1000×2000

1

0.12-20

960

6-8

2×0.75

45-60

2075×1278×1120

2DZSF1020

2

0.11-20

960

5-7

2×0.75

45-60

2135×1278×1180

3DZSF1020

3

0.10-2

960

5-7

2×0.75

45-60

2286×1320×1030

DZSF1025

1000×2500

1

0.1-15

1450

5-7

2×0.4

45

2203×1320×900

2DZSF1025

2

0.08-15

1450

5-7

2×0.4

45

2269×1320×960

3DZSF1025

3

0.07-15

960

6-8

2×0.75

45-60

2695×1278×1240

DZSF830

800×3000

1

0.1-20

960

6-8

2×0.75

45-60

3080×1098×1120

2DZSF830

2

0.1-20

960

6-8

2×0.75

45-60

3140×1098×1180

3DZSF830

3

0.1-20

960

6-8

2×1.5

45-60

3200×1098×1240

DZSF1030

1000×3000

1

0.1-20

960

6-8

2×0.75

45-60

3152×1298×1120

2DZSF1030

2

0.1-20

960

6-8

2×1.5

45-60

3080×1298×1120

3DZSF1030

3

0.1-20

960

6-8

2×1.5

45-60

3080×1298×1120

DZSF1224

1200×2400

1

0.1-23

960

6-8

2×0.75

45-60

2480×1520×1100

2DZSF1224

2

0.1-23

960

6-8

2×0.75

45-60

2540×1520×1160

3DZSF1224

3

0.1-23

960

6-8

2×1.5

45-60

2600×1520×1220
