NE型板链斗式提升机介绍

NE型板链斗式提升机-石英砂专用垂直提升上料机生产厂家-制定方案图纸报价 13462207800

NE型板链斗式提升机概述：

 NE型板链斗式提升机是由国外引进先进技术研制的新产品，主要技术参数符合机械部标准(JB3926-85)。采用自流式装料,重力式卸料.链条是优质合金钢高强度板式链条,耐磨而可靠。驱动部分采用硬齿面减速器。NE系列板链式斗式提升机共有11种型号:NE15、NE30、NE50、NE150、NE200、NE300、NE400、NE500、NE600、NE800。

NE型板链斗式提升机工作原理:

 NE系列板链式斗式提升机本机系流入式喂料，物料流入料斗内靠板链提升到顶端，在物料重力作用下自行卸料。本系列提升机规格多(NE15~NE800共11种)提升量广；且生产能高，能耗较低，可逐步代替其他类型提升机，其主要参数见下表。该机采用全封式机壳链速低，几乎无回料现象，因此无功功率损耗少，噪声低，寿命长。

NE型板链斗式提升机主要结构:

NE系列板链式斗式提升机由运行部件、驱动装置、上部装置、中部机壳、下部装置组成。

运行部件---由料斗和专用板式链条组成,NE30以及下采用单排链,NE50--NE800采用双排链。

驱动装置---采用多种驱动组合驱动,(依用户实际需要而定).驱动平台上装有检修架和栏杆。驱动制装置分左和右装两种。

上部装置---安装有轨道(双排链)、逆止器、卸料口装有防回料橡胶板。

中间节---部分中间节装有轨道(双链),以防止链条工作中摆动。

下部装置---安装有自动张紧装置。

NE型板链斗式提升机主要部件特点:

1.上部装置：安装有轨道（双排道），防止链条摆动，逆止器，防止料斗回转，物料阻满下部机壳，卸料口装有橡胶板防止回料。

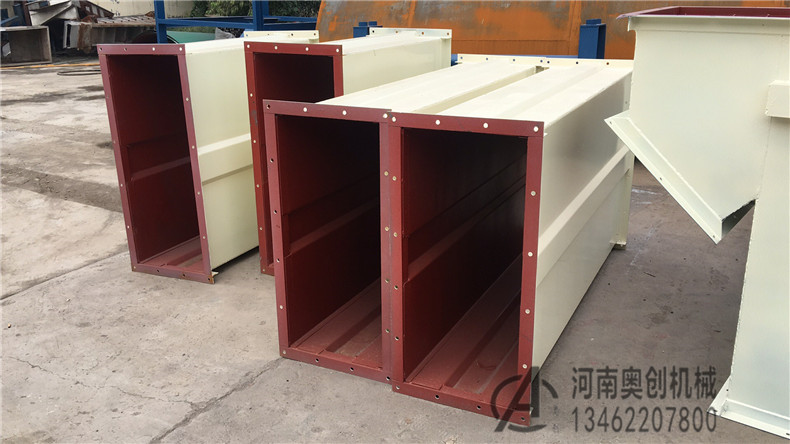

2.中间节：部分中间节装有轨道（双排节），以防止链条工作中摆动，部分中间节装有检修门以便维修。

3.下部装置：安装有张紧装置， NE15~NE50采用弹簧张紧，NE100~NE800采用重锤箱张紧。

4.上下链轮采用 ZG310-570。整体调质，HB229-269齿面淬火HRC40~48。

5.板链：链板采用 45 # HRC36~42。

NE型板链斗式提升机技术参数：

NE斗式提升机型号	提升量 平方米/小时	物料较大块度
		占百分比 %
		10	25	50	75	100
NE15斗式提升机	15	65	50	40	30	25
NE30斗式提升机	32	60	75	58	47	40
NE50斗式提升机	60	90	75	58	47	40
NE100斗式提升机	110	130	105	80	65	55
NE150斗式提升机	170	130	105	80	65	55
NE200斗式提升机	210	170	135	100	85	70
NE300斗式提升机	320	170	135	100	85	70
NE400斗式提升机	380	205	165	125	105	90
NE500斗式提升机	470	240	190	145	120	100
NE600斗式提升机	600	240	190	145	120	100
NE800斗式提升机	800	275	220	165	135	110

NE型板链斗式提升机厂家友情提示：请通过正规渠道购买奥创NE型板链斗式提升机，以保障您的合法权益！
