化工原料专用拉网式直线振动筛介绍及详细参数

化工原料专用拉网式直线振动筛介绍及详细参数

文章作者:河南鹏威机械发布时间:2019/4/8 11:45:02浏览次数:

化工原料专用拉网式直线动筛介绍及详细参数 13462207800

不锈钢拉网式直线振动筛介绍:

拉网式直线振动筛广泛应用于冶金、建材、化工、耐火、水泥、粮食、食品等各行各业中,用于对各种物料不同程度的分级作业,也可用于流水线作业中,实现自动化。

化工原料专用拉网式直线振动筛介绍及详细参数

不锈钢拉网式直线振动筛特点

(1)、体积小,重量轻,结构简单,安装方便,维修容易。
(2)、噪声小,耗能少,效率高,造价低。
(3)、筛分精度高,无粉尘污染,有利于环境保护。
(4)、可更换多种筛网,使用寿命长。

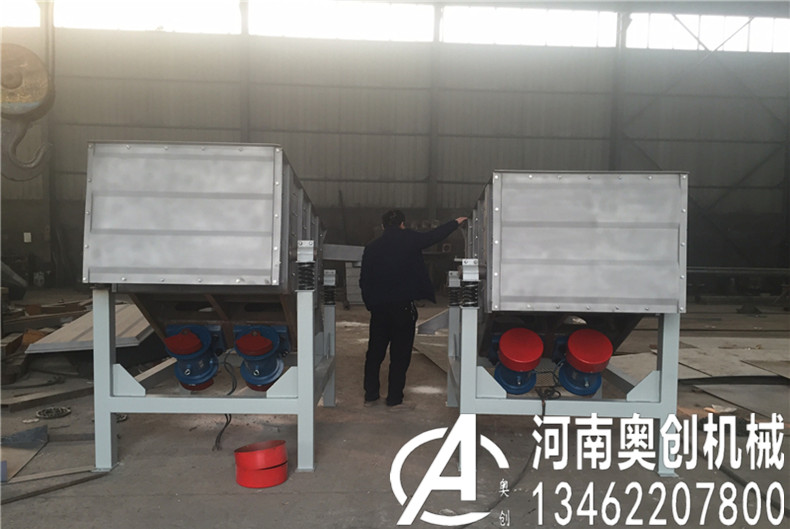

不锈钢拉网式直线振动筛结构形式:

(1)基本型:(LWS-)结构形式为上振、封闭、座装式、用于有防尘要求的场合进行筛分。
(2)敞开型:(LWS-K)为上振、座装、敞开式结构,用于一般无尘要求的场合进行筛分。

化工原料专用拉网式直线振动筛介绍及详细参数

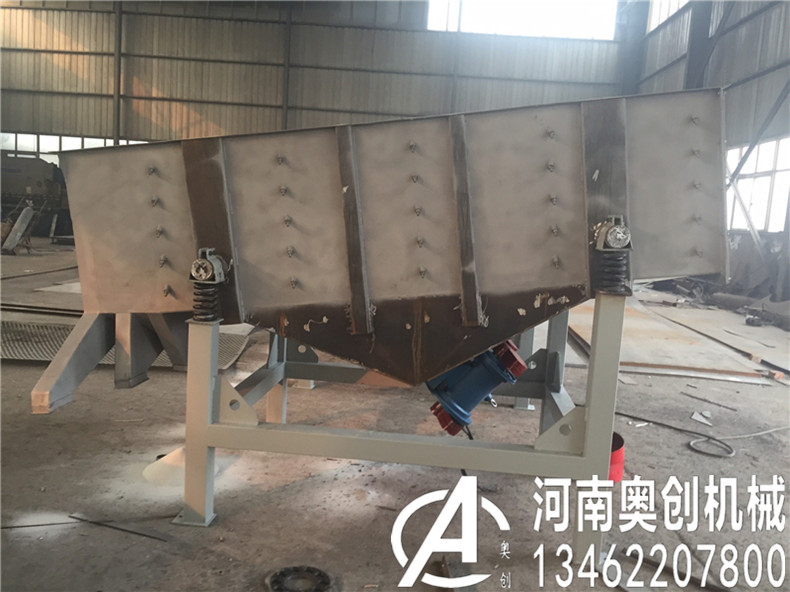

不锈钢拉网式直线振动筛工作原理:当纵向安装在筛体上的两台振动电机相对转动时,两台振动电机两端的偏心块便产生额定激振力,其产生在横向的激振力相互抵消,其纵向的激振力通过传振体传递到 整个筛面上,从而使筛面上的物料受其激振力而在筛面上向出料口方向跳跃运动,小于筛孔的物料通过筛孔落到下层,连续跳跃后经出料口流出,由于筛分过程合理,便可将物料经振动筛分级后,取得几种不同程度的物料,完成物料的分级工作。

化工原料专用拉网式直线振动筛介绍及详细参数

不锈钢拉网式直线振动筛组成:

不锈钢拉网式直线振动筛主要由筛箱、筛框、筛网、电机台座、减振弹簧、支架组成。
1、 筛箱:由数张厚度不同的钢板焊制而成,具有一定的强度和刚度,是筛机的主要组成部分。
2、 网架:可选多种形式,如木网架、铁网架、不锈钢网架等,主要用来保持筛网平整,达到正常筛分。
3、 筛网:有碳钢、黄铜、青铜、不锈钢丝等多种筛网。
4、 电机台座:下振式,电机安装在筛箱下方,使用前连接螺钉必须拧紧,特别是新筛机试用前三天必须反复紧固,以免松动造成事故.
5、 减振弹簧:阻止振动传给地面,同时支持筛箱的全部重量。安装时,弹簧必须垂直于地面。
6、 支架:由支柱和槽钢组成,支撑筛箱。安装时支柱垂直于地面,支柱下面的槽钢应相互平行。

化工原料专用拉网式直线振动筛介绍及详细参数

不锈钢拉网式直线振动筛技术参数:

 外形尺寸(mm)

 入料力度(mm)

 筛面倾角(°)

 振幅(mm)

 层数(S)

功率(KW)

 LWS520

 500*2000

 0.074-10

 0°-7°

 4-8

 1-5

 2*(0.4-0.75)

 LWS525

 500*2500

 2*(0.4-0.75)

 LWS530

 500*3000

 2*(0.75-1.1)

 LWS535

 500*3500

 2*(0.75-1.1)

 LWS1020

 1000*2000

 2*(0.75-1.5)

 LWS1025

 1000*2500

 2*(1.1-1.5)

 LWS1030

 1000*3000

 2*(1.5-1.8)

 LWS1035

 1000*3500

 2*(1.5-2.2)

 LWS1040

 1000*4000

 2*(1.5-2.2)

 LWS1225

 1200*2500

 2*(1.5-2.2)

 LWS1230

 1200*3000

 2*(1.8-3)

 LWS1235

 1200*3500

 2*(1.8-3)

 LWS1530

 1500*3000

 2*(2.2-3)

 LWS1535

 1500*3500

 2*(2.2-3)

 LWS1540

 1500*4000

 2*(2.2-4)

不锈钢拉网式直线振动筛维护和操作:

在启动筛机前,应检查周围是否有妨碍筛机运转的障碍物,各处联接螺栓是否紧固,尤其是振动电机、支撑座、筛板的固定螺栓要重新紧固一遍。
检查两台振动电机或激振器的转向是否相反,如转向相同,应变更一台电机的电源接线,使两台电机的转向相反。
连续运转4小时后,测量轴承温度,轴承温度不得超过75度。
筛机停车前,应先停止给料,筛面物料走完后,再停车。停车后要及时清理筛面上的物料和杂物。
振动电机或激振器使用3个月后要加油一次,每半年小修一次,每一年大修一次。
