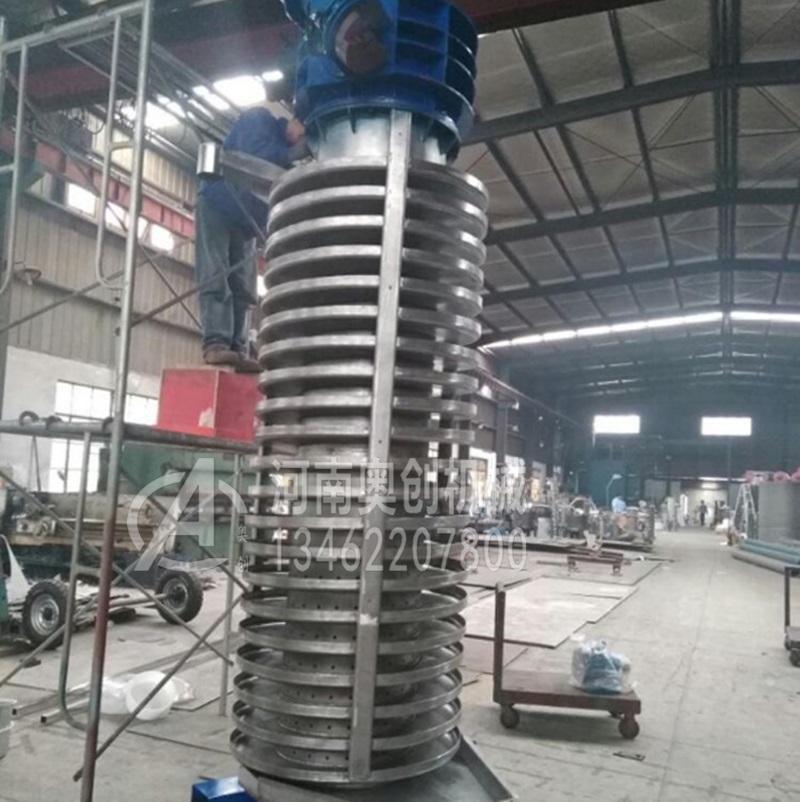

垂直振动提升机概述:
垂直振动提升机是又叫固定垂直提升机,是一种新型的垂直振动输送设备,本机对一切高温颗粒状、块状、粉状固体物料(粘度不大)都可以降温输送。广泛应用于矿山、冶金、机械、建材、化工、橡胶、医药、电力、粮食、食品等行业的块状、粉状和短纤维状固体物料的提升,垂直振动提升机在向上提升物料的同时,还可以完成对物料的干燥和冷却。分开槽式、封闭式两种结构,并可根据不同的工艺要求,设计物料颗粒分级作用的筛选提升机及设计易燃易爆物料的提升机。
垂直振动提升机主要特点:
1.产品占地面积小,便于工艺布置。
2.物料可向上输送,亦可向下输送。
3.噪音低,结构简单,安装、维修便利。
4.结构简单合理、能耗小,节约电能,料槽磨损小。
垂直振动提升机工作原理:

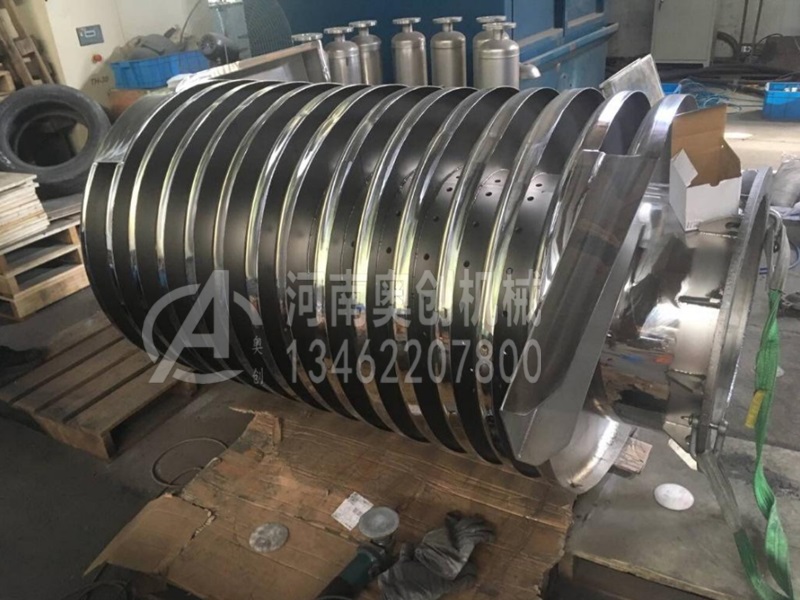

垂直振动提升机的驱动装置振动电机安装在输送塔下部,两台振动电机对称交叉安装,输送塔由管体和焊接在管体周围的螺旋输送槽组成,输送塔座于减振装置上,减振装置由底座和隔振弹簧组成。当垂直输送机工作时,根据双振动电机自同步原理,由振动电机产生激振力,强迫整个输送塔体作水平圆运动和向上垂直运动的空间复合振动,螺旋槽内的物料则受输送槽的作用,作匀速抛掷圆运动,沿输送槽体向上运动,从而完成物料的向上(或向下)输送作业。

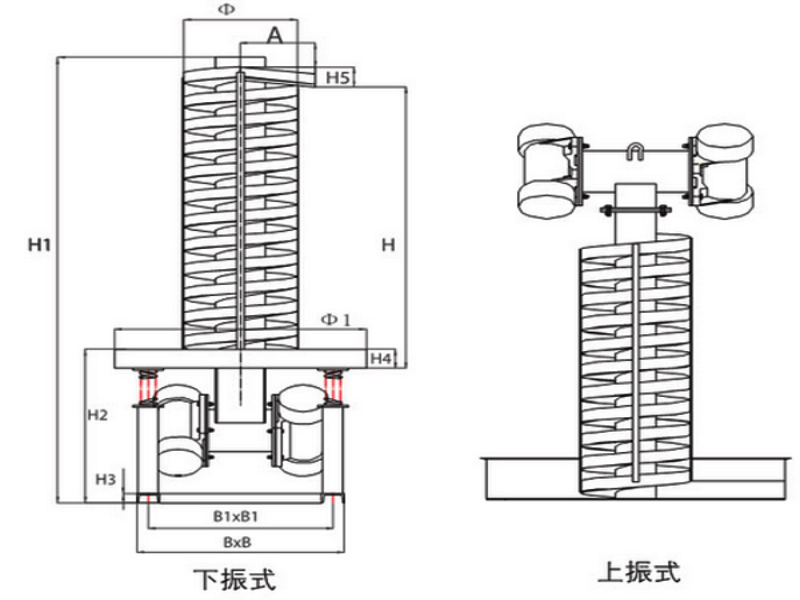

垂直振动提升机结构图:
电机振动垂直提升机是由提升槽、振动电机、减振系统和底座等组成。
垂直振动提升机型号说明:
DZ C-□ ┬ ┬ ┬ │ │ │ │ │ │ │ │ │ │ │ └───────── 输送高度(mm) │ └───────────- 垂直输送 └───────────── 振动电机 |
1.基本型(ZC--口),为敞开输送槽结构,用于一股物料无特殊要求的向上(或向下)输送作业。
2.封闭型(ZC--口F)为封闭输送槽结构,用于对物料有防尘要求的场合向上(或向下)输送作业。
垂直振动提升机技术参数表:
注:表中输送量按容重1.6吨/米3计。
型号
输送量
(t/h)
输送槽直径
(mm)
输送宽度
(mm)
输送高度
(m)
振次
(min)
双振幅
(mm)
电动功率
(kw)
重量
(kg)
DZC300
~1.0
300
77
≤2.0
960
6~7
2×0.4
680
DZC500
~2.0
500
140
≤3.0
6~8
2×0.75
1010
DZC550
~3.0
550
152
≤3.5
6~8
2×1.5
1190
DZC600
~3.0
600
163
≤4.0
6~7
2×1.5
13210
DZC800
~4.0
800
224
≤4.5
6~8
2×2.2
1590
DZC850
~4.0
850
224
≤5.0
6~9
2×2.2
1750
DZC900
~3.5
900
185
≤6.0
6~9
2×3.0
2100
垂直振动输送机电源控制:
垂直振动输送机配套GK型反接制动控制箱。用于使输送机在停机时,快速通过共振区,防止机器经过共振区时产生较大的振幅,同时具有对电机过流、过载、断相等保护功能。
