U型槽式螺旋输送机

U型槽式螺旋输送机

文章作者:河南鹏威机械发布时间:2020/11/17 9:35:08浏览次数:

U型槽螺旋输送机已广泛用于建材,冶金,化工,机械,轻工,食品和食品工业。  U型螺旋输送机适用于输送粉状,颗粒状和小块状物料,例如水泥,粉煤灰,谷物,肥料,矿物粉,沙子,苏打灰等。U型螺旋输送机不适用于输送物料 容易腐烂,粘稠且容易结块。

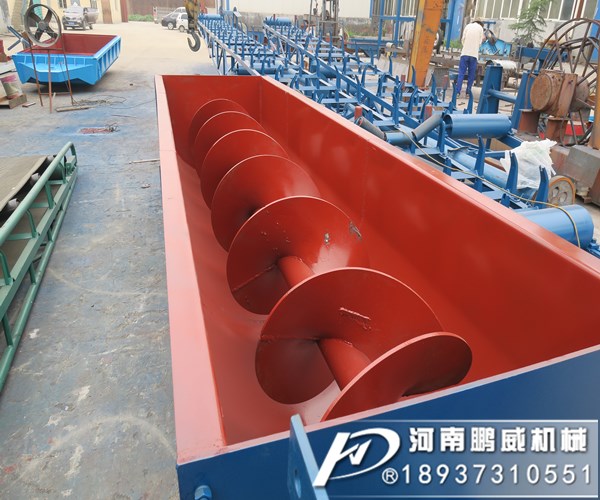

U型槽式螺旋输送机
  槽式螺旋输送机的工作环境温度通常为-20〜40℃,输送物料的温度一般为-20〜80℃。  U型槽螺旋输送机适用于水平和小倾角的布置,倾角不超过15°。 如果倾斜角度太大,请选择GX系列管状螺旋输送机,或联系我们公司的技术部门进行单独设计。

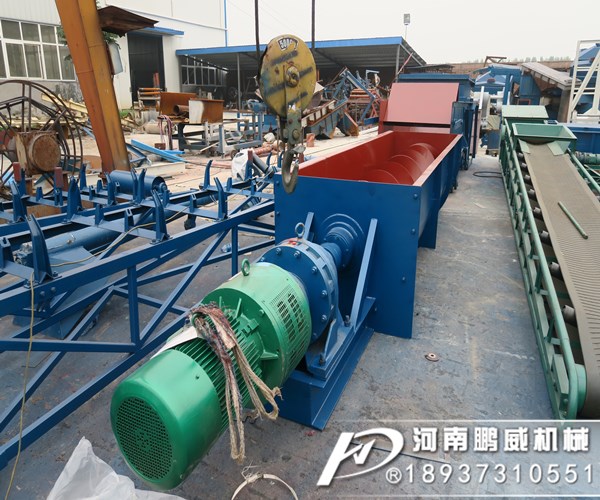

U型槽式螺旋输送机
  U型槽螺旋输送机有七个规格:螺旋直径:150、200、250、300、400、500、600;
  十个标准转数(数量/分钟):20、30、35、45、60、75、90、120、150;
  螺旋机长度:从3米到30米,输送机的长度可以自由选择。

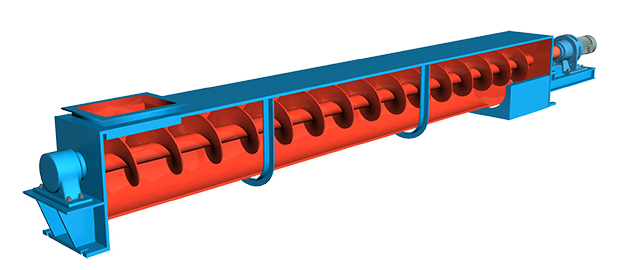

三维立体图:

U型槽式螺旋输送机

  U型槽螺旋输送机的特点:
   U型槽螺旋输送机是散装粉末物料的理想输送设备。 它提供的封闭运输可防止粉末状物料溢出。  U型槽螺旋输送机可以从一个或多个入口添加物料,使用非常方便。  U型槽螺旋输送机可以水平或倾斜地输送物料。 如果空间允许,这是一种非常经济的提升和运输设备,但是随着倾斜角度的增加,处理能力将会降低。

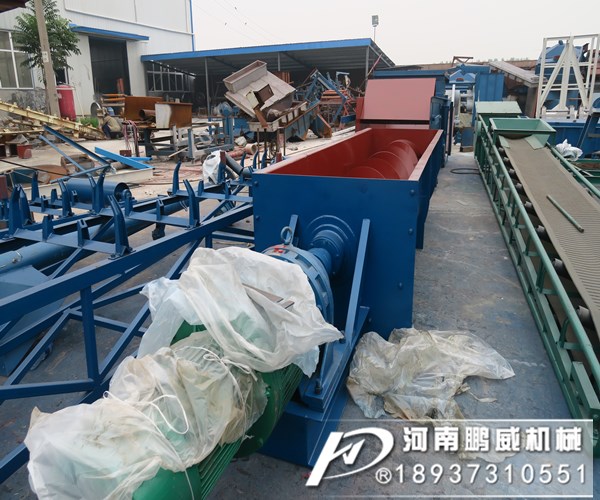

U型槽式螺旋输送机

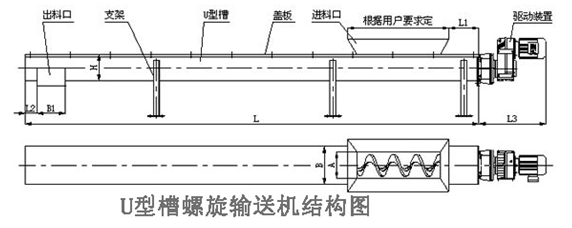

U型槽式螺旋输送机结构组件:

U型槽式螺旋输送机

  螺旋输送机由六个部分组成:头部,中部,尾部,驱动装置,进料装置和出料装置。
  1.头部:主要由三部分组成:推力轴承,螺旋体和壳体。 当物料移动时,止推轴承承受轴向推力。 使用圆柱齿轮减速器时,它必须承受驱动装置的额外悬臂负载。
  2.中级:主要是悬挂轴承,螺旋体和壳体。 悬挂轴承支撑螺旋轴,使螺旋轴正常工作。
  3.尾部:主要由四个部分组成:平面轴承,螺旋体,悬挂轴承和机壳。 平面轴承不仅支撑尾螺钉,而且在安装过程中调整了整个螺旋输送机轴向长度的微小变化。
  4.驱动装置:电动机,减速器,联轴器等
  5.送料装置:用角钢和钢板焊接而成,与送料装置相连,位于尾部的上侧。

  6.排料装置:共有三种类型:固定排料口,手推式排料口和齿条式排料口。 根据工艺要求选择其中之一,位于头部下方。

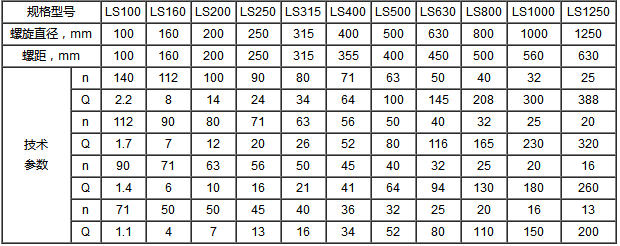

螺旋输送机型号参数表:

U型槽式螺旋输送机
