全封闭长距离振动输送机

全封闭长距离振动输送机

文章作者:河南鹏威机械发布时间:2021/3/5 16:57:02浏览次数:

振动输送机又称槽式振动输送机,卧式长距离振动惯性输送机。 该输送机适用于在低于800°C的温度下输送各种粉末,颗粒,块状和混合物。 它广泛用于建材,冶金,化工,煤炭等行业。 例如:水泥工业中原材料,中间半成品和成品的运输; 它是钢铁行业中烧结矿等高温物料的输送设备。它是一种用途广泛,结构先进的高温物料振动输送设备。

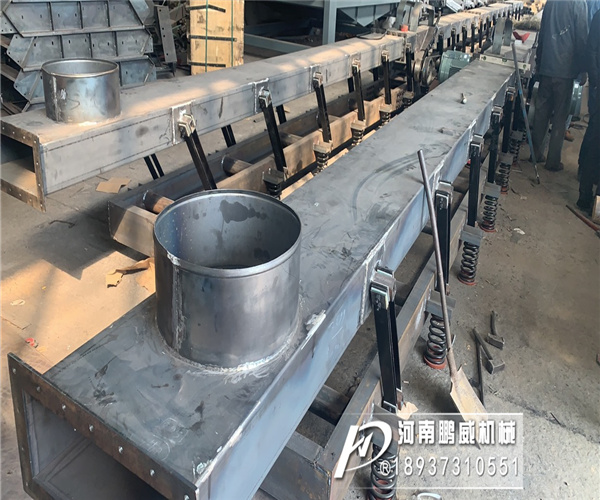

全封闭长距离振动输送机

设备工作原理:
水平振动输送机采用两台振动电机作为激振动源,运用自同步原理,两台振动电机反向转动,使输送机底部平衡架产生往复振动,经过主振簧与导向板簧的作用,带动上部输送槽振动,从而达到输送物料的目的。SCG型长距离振动输送机有敞开式、封闭式两种,料槽横截面可以做成圆形、矩形和梯形等多种型式。料槽的进料和出料也可根据需要制成一点进料、一点出料,一点进料、多点出料,多点进料、一点出料等多种型式。输送距离较长时可用多台输送机连接起来输送。SCG型长距离振动输送机料槽使用橡胶弹簧或钢簧支承,依靠固定在料槽上的两台振动电机的自同步运转,使料槽产生直线振动。
全封闭长距离振动输送机
振动输送机产品特点:
1.即可全封闭输送,消除粉尘污染,也可敞开输送;
2.输送量大、隔热效果好,不需冷却装置,耗电少;
3.结构简单、调试容易、易损件品种少、维修方便;
4.启动、停机迅速、运转平稳,隔振性能好、燥音小;
5.安装方便,不需专用地基及地角螺栓,便于移动位置;
6.单机输送机距离可达20米,多机软连接可随需要任意延长;

7.可以多点进、卸料,适宜于水泥熟料及矿渣库底、库顶输送。

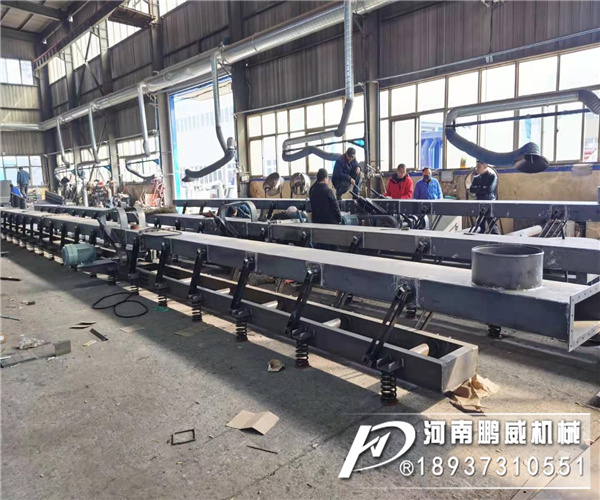

全封闭长距离振动输送机

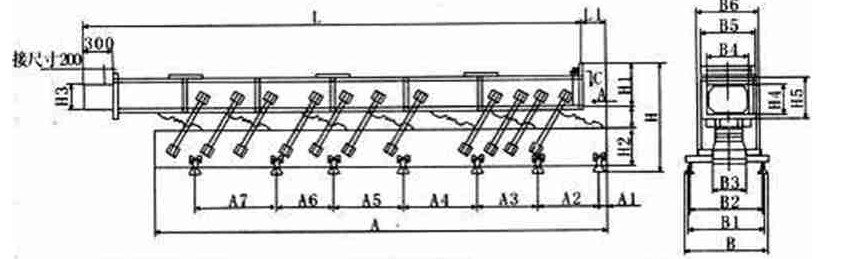

结构

全封闭长距离振动输送机

本机由槽体、槽架、底架、主振簧、导向板、隔振簧、驱动装置及进出料口等组成。
1、槽体是用来输送物料的,其在振动过程中直接将能量传递给物料,使物料沿输送方向作连续抛掷运动。
2、底架和驱动部与槽体、槽架等组成内弹性系统的对衡质量,驱动部回转时的离心惯力以底架为支点,作用于槽架上。
3、主振弹簧、槽架、槽体及底架部分的有机结合,组成一个完整弹性工作系统,输送物料时,该弹性系统工作于低临界共振状态下,主振弹簧将槽架与底架弹性连接,并支撑一部分槽架和槽体的重量。
4、导向板对槽架和底架的振动方向起导向作用。
5、隔振簧用于支撑平衡整机,同时对底架传递到地基的冲击力起减弱作用。
6、槽架的作用主要有以下三点:一是隔热,将输送热料时槽体的热量与弹性元件隔开;二是槽体受热伸长不会影响主振簧的工作刚度,以免引起严重的弯曲振动和振动方向的偏离;三是支撑并固定槽体,使槽体和槽架形成一个完整的工作质体。
7、驱动装置是由电机带动偏心装置,通过传力杆使驱动弹簧产生周期性变化的往复激振力,机器在该力作用下振动,从而实现输送物料的目的。

8、槽架上的振幅牌,用于显示槽体的振幅,槽体上的双振幅值可直接从振牌上读出。

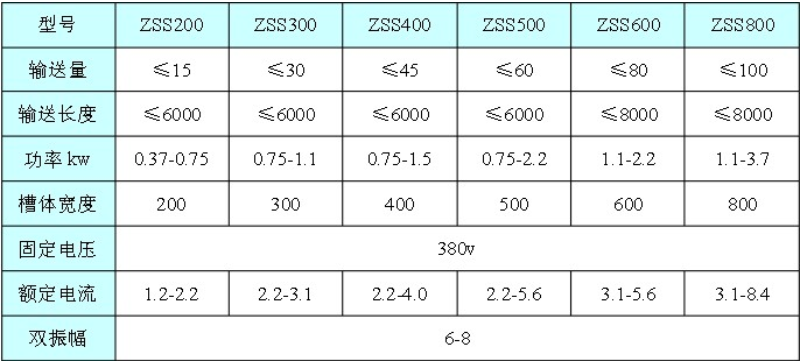

型号参数表:

全封闭长距离振动输送机
