板喂机

板喂机

文章作者:河南鹏威机械发布时间:2021/4/27 10:09:05浏览次数:

板喂机介绍:

板喂机有称为(板式输送机)板式给料机、链板式给料机,主要用于沿水平或倾斜方向向破碎机、输送机或其他工作机械连续均匀地配给和转运物料。该板喂机尤其适用于输送大比重、大粒度、磨损性强的物料,可水平安装,也可倾斜安装。


板喂机工作原理:
  板喂机可分为重型板喂机、中型板喂机、轻型板喂机3种,其中,重型板喂机可输送较大粒度物料,物料宽度一般不大于板宽的60%,输送板宽一般在1250mm-3150mm;轻、中型板式给料机输送物料块重不超过140kg,每立方米堆积密度不大于1200kg,输送板宽一般在500mm-1250mm。板喂机的生产能力取决于输送槽的实际装料宽度,料层的平均高度和运行速度。调节生产率的主要方式是以调节电动机的转速,用改变运行速度来实现的。

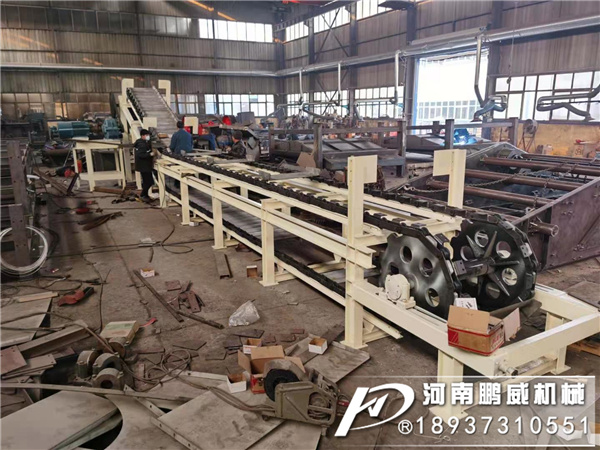

板喂机

板喂机特点:
1、适用范围广,对具有锋利棱角的和对输送机有强烈磨损性的物料或成件物品都可输送,而且输送物料块状(粒度)大。还适宜输送小于400℃以下的高温物料。
2、布置灵活,板式给料机可左传动,也可右传动,可水平输送物料,也可倾斜输送物料。其倾斜角在0-30度之间,用户可根据实际现场选定。
3、牵引链条强度高,可作较长距离的输送;链板抗弯强度大,耐冲击。

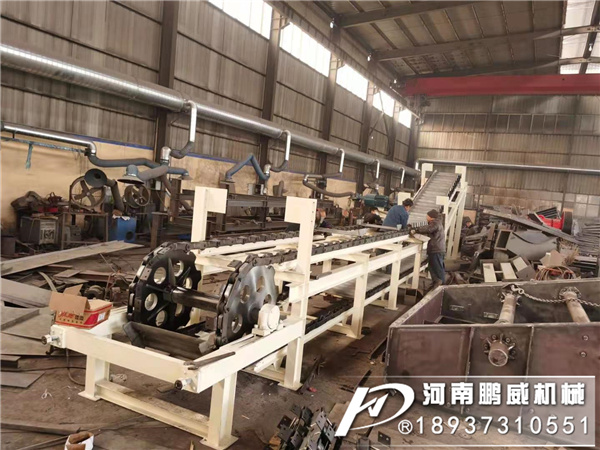

板喂机

板喂机结构
拉紧支座采用型钢和螺栓联接结构,外形,美观,装拆方便。对重型和超重型拉紧装置,增加一组弹簧,以缓冲吸振。除此之外还有以下两个特点:
(1)中、轻型板式给料机拉紧装置的螺杆位于滑座上方,放在倒置的等边角钢下面,螺杆部分可不受污染和损坏;重型和超重型产品的拉紧装置,螺杆通过滑座中心。
(2)拉紧装置分标准型和重型两种结构,并与斗式提升机的下部拉紧装置保持系列化和通用化。头、尾部轴承多采用滚动轴承头部轴承座不是水平支承在机架上,而是用四根螺栓将轴承座垂直联接在机架上。这样一方面使轴承座受力与工作拉力方向一致,改善轴承座和联接螺栓的受力状况,另一方面缩小了空间尺寸。
采用组合式链轮
驱动链轮轮毅的材质是铸铁或钢,轮缘是用高耐磨淬硬钢制成可换齿结构;张紧链轮的无齿轮缘是组合式,可更换。这样可减少很多维修量,降低维修费用。另外,可换无齿轮缘能保证链条与链轮间的正确和恒定接触,防止齿面产生胶合。
支承辊轮
中、轻型板式给料机支承辊轮是外置式,与牵引滚子分离,有下述优点:(1)便于设置导轨槽体。(2)减小牵引滚子磨损。(3)便于制造。对重型、超重型板式给料机在机架上设置固定支承辊轮。辊轮与头、尾部轴承座的润滑采用集中供油方式,保证润滑定时、全面。
液力偶合器
驱动电机与减速器之间装有液力偶合器,可确保板式给料机平稳起动并起过载保护作用。减速器与主轴间采用链传动,有缓冲作用,还可使传动比稳定、可传递大功率、中心距可调、便于布置与安装。驱动轴上配有逆止器,防止输送槽反向回转。此外,例如烟台鑫海矿山机械有限公司在板式给料机上装有料量自动计量器,头尾部还设有除尘装置,大大提高工作效率,被广泛应用。综上所述,目前国内虽然新制定的标准在给料量,输送槽尺寸等方面已接近国际先进标准,但如何保证整机性能,实现高效率、低能耗、高可靠性等方面还需不断努力。

板喂机

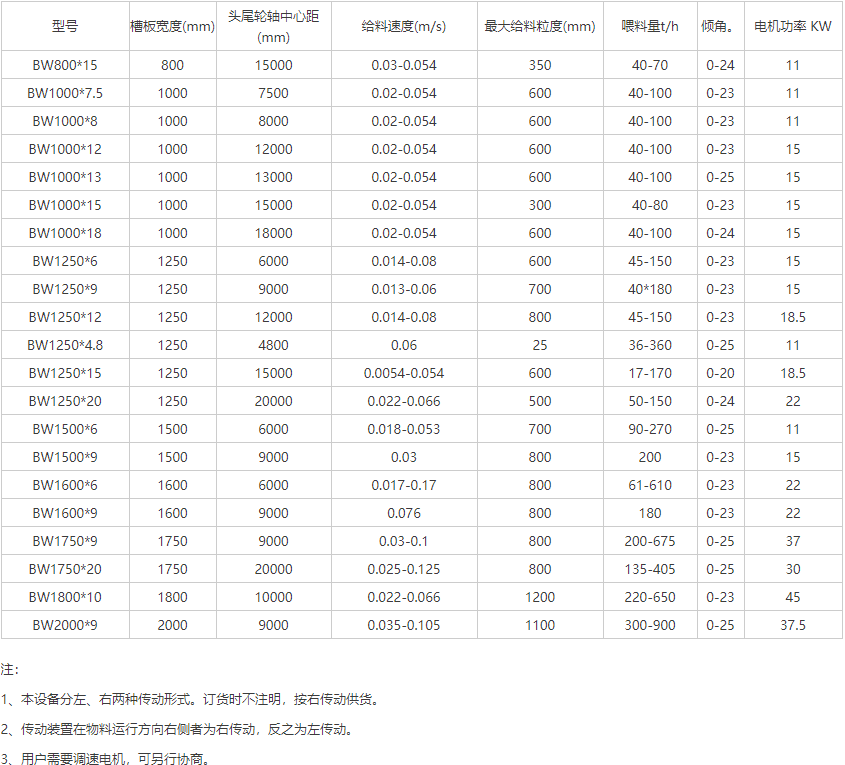

板喂机型号参数表:

板喂机
