振动水平输送机

振动水平输送机

文章作者:河南鹏威机械发布时间:2021/5/7 11:00:27浏览次数:

       振动水平输送机广泛应用于矿山、冶金、建材、煤炭、化工、粮食、医药等行业温度在300℃ 以下的各种粉状、粒状、块状及其混合物等物料的输送,它是一种通用性很强且结构先进的振动输送设备。

主要用于粉状、粒状、块状及其混合品等物料的输送。例如:水泥行业的原料、中间半成品及成品的输送,化工行业固体原料、半成品的输送,采掘行业矿石、精矿与尾矿的输送等。

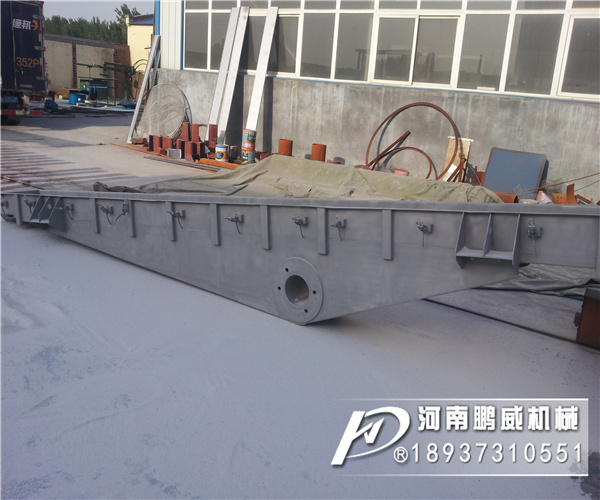

振动水平输送机

主要特点

1、即可全封闭输送,消除粉尘污染,也可敞输送;
2、输送量大、隔热效果好,不需冷却装置,耗电少;
3、结构简单、调试容易、易损件品种少、维修方便;
4、启动、停机迅速、运转平稳,隔振性能好、燥音小;
5、安装方便,不需专用地基及地角螺栓,便于移动位置;
6、单机输送机距离可达20米,多机软连接可随需要任意延长;
7、可以多点进、卸料,适宜于水泥熟料及矿渣库底、库顶输送。

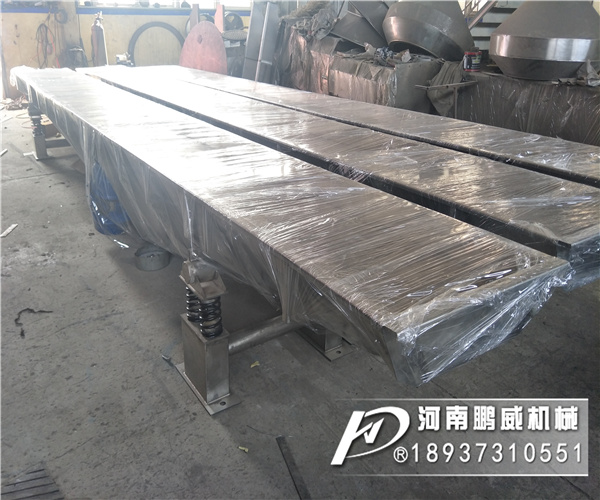

振动水平输送机
工作原理

振动输送机采用两台振动电机作为激振动源,运用自同步原理,两台振动电机反向转动,使输送机底部平衡架产生往复振动,经过主振簧与导向板簧的作用,带动上部输送槽振动,从而达到输送物料的目的。振动输送机有敞开式、封闭式两种,料槽横截面可以做成圆形、矩形和梯形等多种型式。料槽的进料和出料也可根据需要制成一点进料、一点出料,一点进料、多点出料,多点进料、一点出料等多种型式。输送距离较长时可用多台输送机连接起来输送。SCG型长距离振动输送机料槽使用橡胶弹簧或钢簧支承,依靠固定在料槽上的两台振动电机的自同步运转,使料槽产生直线振动。

振动水平输送机

技术参数

型号

SCG300

SCG400

SCG600

SCG800

单机输送距离(m)

5-25

8-25

输送产量(T/H)

≤15

≤25

≤40

≤60

电动功率(TW)

3-7.5

5.5-15

设备每米重量(KG/M)

300

500

700

800

物料性质 粒度(MM)

0.5<D<100 TD <>

0.5<D<200 TD <>

物料性质 温度(℃)

<300

物料性质 含水量及粘性

含水量小于5%的非粘性、非易燃易爆物料


型号说明

S C G  □

┬ ┬ ┬ ┬ ┬

│ │ │ │ │
│ │ │ │ └────────── 输送距离(米)
│ │ │ └───────────- 机槽宽度(毫米)
│ │ └───────────── 高温材料
│ └──────────────- 长距离
└──────────────── 输送机
安装维护使用
基本要求
(1)振动输送机的底架与槽体必须安装平直,建议其平直度在10米长度不大于5-8毫米,底架与槽体过大的挠曲会引起较大的安装应力,进而会引起这些机件的早期损坏。
(2)为了达到以上要求,隔振弹簧的下表面应该具有接近相同的标高,其允差不应大于5-8毫米。
(3)振动输送机的导向杆的安装角度应接近相同,剪切弹簧应与导向杆相垂直,其安装角度对其安装公称位置的允差为±1。
(4)传动轴就与槽体中心线垂直,两传动连杆应互相平行,不得有过大的歪斜,安装角度允差为±1,传动轴安装后转动应灵活,用手能搬动360以上。
(5)振动输送机所有螺钉应锁紧,一般应加弹簧垫圈,也可采用双螺母来锁紧。否则,螺栓很快松动,影响机器正常工作。
振动输送机的安装顺序
(1)测定各隔振弹簧支撑点的标高,或在附近墙壁划上水平线。
(2)将底架垫起找平。
(3)将槽体支撑在底架上,并找平。
(4)在底架下面安装隔振弹簧及弹簧下座板。
(5)将导向杆与剪切橡胶弹簧焊接于或用螺钉固定于槽体和底架上。
(6)安装传动轴组件和电动机,焊接激振板。
(7)将机器落下,焊接给料口和排料口,安装密封套,固定好两端盖板。
振动输送机检修
耐高温振动输送机检修的种类和内容;应分周检,月检,半年检,年检等几种,具体情况如下:
(1)周检,每周应检查连杆弹簧压紧螺母有无松动,压缩量是否适当,皮带有无 紧张,配重块紧固如何,密封套有无破裂,漏灰等。
(2)月检,检查三角皮带有无损坏,剪切弹簧。隔振簧有无破裂,焊接处有无有 无裂纹,传动轴有无足够的润滑油
(3)半年检,仔细检查各部位焊缝,打开传轴,轴承盖,检查轴承的工作工作情 况与磨损情况,检查橡胶弹簧有无老化和裂纹。
(4)年检,每年对传动部位进行一次检修,并更换损坏弹簧,检查槽体及料口磨损情况,必要时可进行局部更换或检修。
订货注意事项
1、本机不宜输送高粘度、高水分含量的物料及易燃、易爆物品。
2 若输送粉状物料或以粉状为主的混合物料时,产量将下降。下降幅度参考换算公式。
3、订货时需说明以下事项:
a、物料种类及堆比重
b、物料粒度及含水量
c、输送产量
d、输送长度
e、若需中间进、卸料、则要注名进、卸料之间的距离,附简图
f、应注名设备的使用场所(如库顶、库底或立窑下等)
