TD75型带式输送机简介:
TD75型带式输送机具有输送量大，结构简单，维护方便，成本低，通用性强等优点，因此TD75型带式输送机广泛地应用在冶金、矿山、煤炭、港口、交通、水电、化工等部门，进行装车、装船、转载或堆积各种常温状态的松散密度为500~2500kg/m3各种散状物料或成件物品。TD75型带式输送机由单机或多机组合成运输系统来输送物料，根据工艺要求可布置成水平或倾斜的形式，TD75型带式输送机允许输送的物料块度取决于带宽、带速、槽角和倾角，也取决于大块物料出现的频率。该带式输送机适用的工作环境温度一般为-25~+40℃。
TD75型带式输送机基本结构:
1、TD75型带式输送机驱动部分：由装置在型钢焊成的底座上的电动机-->高速联轴器-->减速器-->减速联轴器组成。根据布置要求：TD75型带式输送机驱动装置设有左装和右装两种，另外创佳振动机械厂配有功率1.5KW到13KW，速度0.80、1.0、1.25的油冷式电动滚筒。
2、TD75型带式输送机滚动部分：分传动滚筒和改向滚筒两大类。
3、TD75型带式输送机托辊部分：分槽形、平行、调心和缓冲托辊等。
4、TD75型带式输送机清扫部分：分弹簧清扫器和空段清扫器。
5、TD75型带式输送机卸料部分：分固定式犁式卸料器和电动卸料器。
6、TD75型带式输送机制动部分：有带式逆止器和滚柱逆止器两种。
7、TD75型带式输送机附件：在罩壳、导料槽、漏斗等。

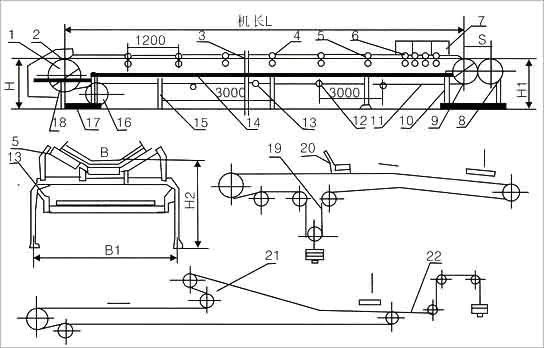

TD75型带式输送机基本布置形式：
TD75型带式输送机的产品代号为TD75,其意义如下：
T D 75
┬ ┬ ┬
│ │ └────────- 1975年定型
│ └────────── 带式输送机
└───────────- 通用固定式
TD75带式输送机工作特点:
1、TD75型带式输送机输送平稳，物料与输送带没有相对运动，能够避免对输送物的损坏。
2、TD75型带式输送机噪音较小，适合于工作环境要求比较安静的场合。
3、TD75型带式输送机结构简单，便于维护。能耗较小，使用成本低。
TD75型带式输送机外型尺寸图表:
|
B |
D |
A |
L |
H |
C |
E |
d |
轴承型号 |
|
500 |
89 |
720 |
190 |
170 |
130 |
15 |
M12 |
204 |
|
650 |
870 |
240 |
||||||
|
800 |
1070 |
305 |
||||||
|
1000 |
108 |
1300 |
375 |
210 |
170 |
18 |
M12 |
305 |
TD75型带式输送机技术参数表:
承载托
带 速(m/s)
带 宽 B(mm)
500
650
800
1000
1200
1400
输 送 量 Q(t/s)
槽
0.8
78
131
-
-
-
-
1.0
97
164
278
435
655
891
1.25
122
206
348
544
819
1115
1.6
156
264
445
696
1048
1427
2.0
191
323
546
853
1284
1748
2.5
232
391
661
1033
1556
2118
3.15
-
-
824
1233
1858
2528
4.0
-
-
-
-
2202
2996
平
0.8
41
67
118
-
-
-
1.0
52
88
147
230
345
460
1.25
66
110
184
288
432
588
1.6
84
142
236
368
553
753
2.0
103
174
289
451
677
922
2.5
125
211
350
546
821
111
注意：
辊形式
形
拖
辊
行
拖
辊
1、表中TD75型带式输送机运输能力是在物料堆积容重Q(t/s)，水平输送，托辊槽角30°的条件下计算的。
2、DT.DI型系列带式输送机适用于输送堆积容重小于1.2t/m3的各种块状、粒状等散状物料，也可输送成件物品，DT.DⅡ型系列输送机适用于输送堆积容重0.8-2.5t/m3的各种块状、粒状等散状物料，也可输送成件物品。

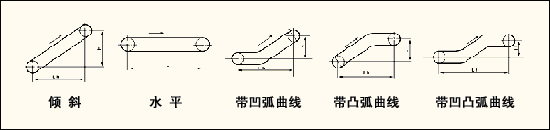

TD75型带式输送机布置有下面几中基本形式:
1、水平带式输送机
2、倾斜带式输送机
3、带凸弧曲形段带式输送机
4、带凹弧曲形段带式输送机
带凹弧及凸弧曲形段TD75型带式输送机传动型式与传递功率的关系:
注：除电动滚筒直接传动外，其余传动型式均配相应的减速器。
传动型式
功率范围(kw)
备注
弹性联轴器直接传动
2.2～37
功率≤200kw时电压为380V
功率≥220kw时电压为6000V
Y系列电机加液力偶合器
45～315
电动滚筒直接传动
2.2～55
绕线式电机
220～800
友情提示：定货时需注明：带速、带宽、输送距离、输送量、倾斜角度、物料特性、工作环境、堆积角度等基本技术参数。
