轻型鳞板给料机

轻型鳞板给料机

文章作者:河南鹏威机械发布时间:2020/10/26 16:46:58浏览次数:

轻型鳞板给料机系间歇给料机械,适用于短距离输送给料粒度400mm以下的块状物料。在矿山、选厂、化工、水泥、建材等部门,广泛用于从储料仓往破碎、运输等机械作均匀间歇给料。可水平安装,也可倾斜安装,其很大幅度向上倾角20度。一般适应松散密度小于12400kg/m3、块重小于500kg、温度400℃以下的物料。
轻型鳞板给料机

轻型鳞板给料机工作原理:
       轻型鳞板给料机运行部分中输送槽板与牵引链条及承载机构分别相联接。由电动机、减速器驱动含有齿槽结构的头部链轮传动,从而使与链轮相啮合的牵引链条套筒滚子链运动,牵引装有物料的输送槽向前运行。承载机构滚轮部件在轨道上行走,承受了物料与运行部分的重量。由具有一定强度、刚度的机架承受全机重量,并通过机架传向基础。物料由位于尾部上方的储仓内落到输送槽内,随输送槽向前运行至头部罩壳的溜槽口卸出。
轻型鳞板给料机

轻型鳞板给料机故障处理:

1、电机不转,板式给料机之所以会出现电动不转的情况,主要是由于电路断开,过载开关故障造成的。相应的维修方法也非常的简单,就是检查外部接线,复位或更换开关,复位或更换开关。

2、电机发热,导致板式给料机出现这种情况的原因有,电压不稳;保险丝断相;通风孔被堵塞;轴承无油或损坏;输送机牵引链条张力过大。与之相应的故障解决办法有,检查线路电压;更换保险丝;清除通风孔堵塞物;润滑或更换轴承;检查牵引链条是否过载;润滑情况是否正常,车轮转动是否灵活,线路上是否有障碍物。
3、频繁停车,故障原因有电机轴承损坏;牵引链和润滑差,输送机过载保护动作。想要解除故障,必须要更换电机轴承,润滑牵引链条,排除造成过载的故障。

4、减速器发热,板式给料机出现此类故障的原因是,减速器润滑油少,润滑油种类不对。解除故障的方法也非常的简单,添加润滑油,且按要求加入适合的,正确的润滑油。

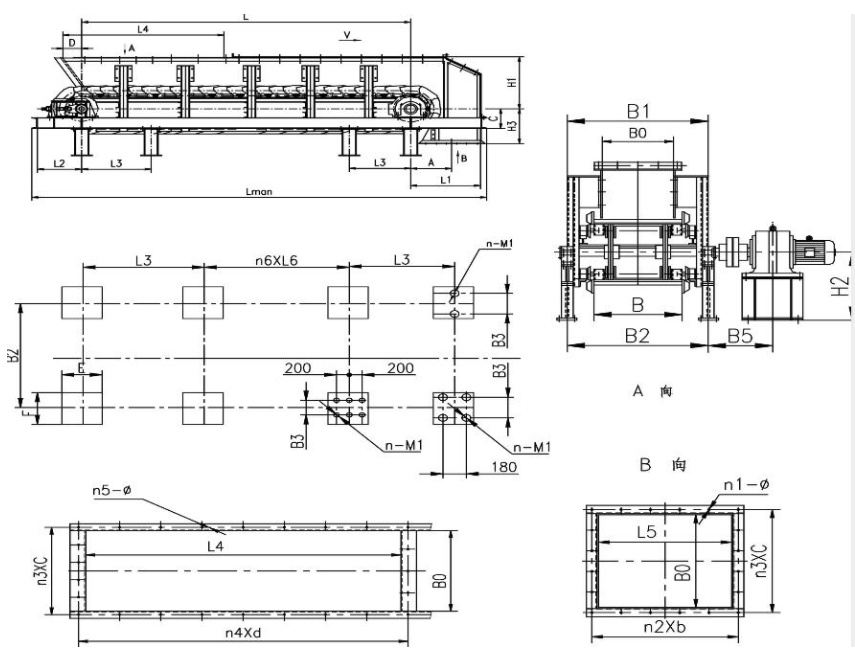

轻型鳞板给料机结构组成:

轻型鳞板给料机

轻型鳞板给料机易损件参考表:

轻型鳞板给料机
  轻型鳞板给料机由头轮装置、鳞板链条装置、尾轮张紧装置、导料防护装置、机架和驱动装置等构成。
  1、驱动装置:由于鳞板输送机的速度一般不大于0.5m/s,因而鳞板输送机的驱动装置多采用电机、减速器等传动结构,因而它可直接通过十字滑块联轴器与头轮轴连接,使头轮装置结构简化,制造、安装、调整都交容易,成本也较低,且为具有单一速度的单驱动装置。
  2、尾轮张紧装置:该装置采用螺旋张紧装置,由一个尾轮轴、两个尾部链轮和一对张紧螺杆及其它附件组成。张紧链轮(含轮毂)通过双滚动轴承支撑在链轮轴上,可以降低牵引链条绕过链轮时的阻力系数;同时,当多条牵引链节距的累积误差不等而导致的链条不同步时,可以使链轮轮齿和牵引链关节的位置自动得到调整,保证链轮轮齿和牵引链的正确啮合,避免了多根牵引料出现张力不均甚至悬殊,从而提高了牵引链条的整体性能。
  3、鳞板链条装置:BL鳞板输送机采用的链条是轴端装有滚轮的片式链和冲压链,滚轮装在外链片外侧,滚轮仅支撑底板上的负载,其结构尺寸相应较少,因而阻力系数较小,减小了驱动装置和牵引力负载。链条经调质热处理,承载能力大,抗拉性强;链板关节套筒采用合金钢渗碳淬火、磨削加工,耐磨性高;鳞板料斗:鳞板料斗是鳞板输送机的承载构件,采用厚钢板以模具冲压成型,形状尺寸精度高,累计误差小,鳞板行走不会跑偏。
  4、机架:机架采用标准化生产,不仅规范了生产工艺,同时避免了人工失误造成的误差,提高产品的优良率,节约了成本,提高了经济效益。

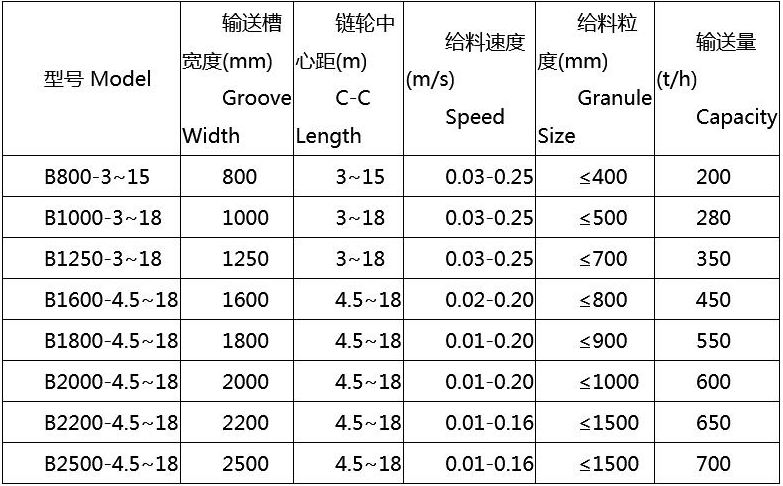

轻型鳞板给料机技术参数表:

轻型鳞板给料机

轻型鳞板给料机产品选用须知:
(1)鳞板输送机常见宽度:B=650mm、800mm、1000mm、1200mm、1500mm、2000mm;其中B=800mm、1000mm、1500mm这三种应用比较广泛;
(2)运送单个物件的重量:一般为75kg,*大可达120-150kg;
(3)输送机长度:一般为60-120m,*大可达到200m;
(4)输送机速递系列:v=0.8、0.96、1.2、1.5、1.8、2.4、3.0m/min;
(5)输送机的提升高度:H=2.2-4.5m,*大可达到10m;
(6)对于各类物料,输送机的*大允许倾角为25度;
(7)输送机安装在车间地面或露天地面时,其回程侧鳞板的弦顶离地面的净空高度不小于200mm;安装在地坑内时,其净空高度不小于300mm。在特定场合下,受某种外界条件限制时,其净空高度可按需要确定。
